[RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche
Goto page: 1, 2  >

Post new topic   Reply to topic    Allplan Forum Forum Index -> ALLPLAN -> ARCHITECTURE
Previous topic :: Next topic
Author Message
DidierZ
Membre

Offline

Joined: 13 Jan 2012
Posts: 570
Localisation: Grand-Duché de Luxembourg
Masculin

PostPosted: Mon 27 Mar 2017 - 16:09    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

Bonjour à tous,

Comment faire ce genre d'escalier ? Je me prends la tête à chaque fois que je dois en faire.

J'utilise la fonction Escalier 2 quartiers tournants avec palier, mais c'est la galère pour ajuster le bidule.....

je suis preneur pour une astuce.

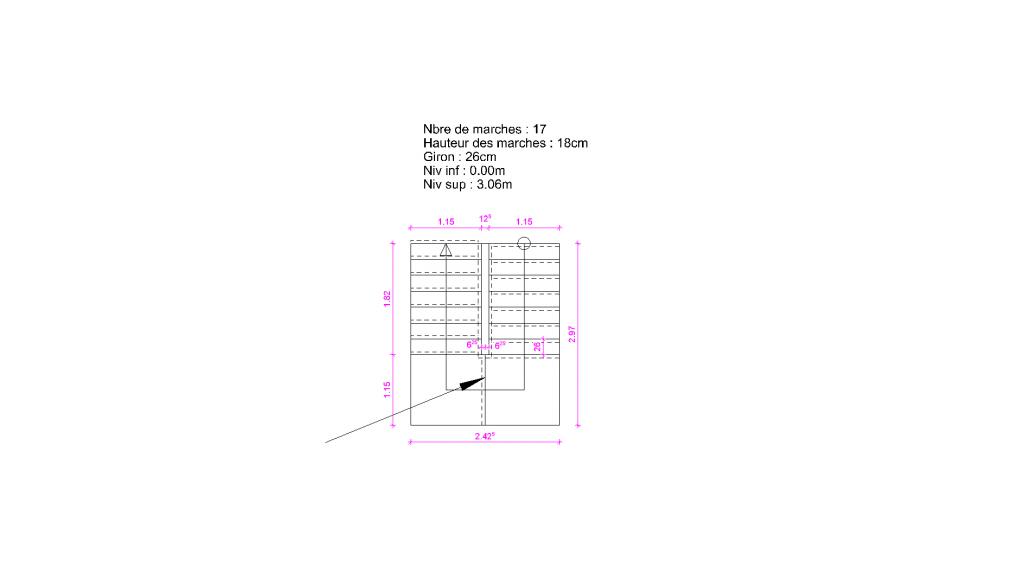

Voici les infos nécessaires pour l'escalier en question.




Merci d'avance.


Amicalement,

Didier

Last edited by DidierZ on Tue 28 Mar 2017 - 15:54; edited 1 time in total
Back to top
Publicité






PostPosted: Mon 27 Mar 2017 - 16:09    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Graphitus
Membre

Offline

Joined: 16 Jan 2012
Posts: 566
Localisation: VDMarnie
Masculin

PostPosted: Tue 28 Mar 2017 - 09:14    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

Selon les normes ton palier avec une marche n’est pas réglementaire, il en faut au minimum 3.
Back to top
DidierZ
Membre

Offline

Joined: 13 Jan 2012
Posts: 570
Localisation: Grand-Duché de Luxembourg
Masculin

PostPosted: Tue 28 Mar 2017 - 09:18    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

Ok,

Mais oublions les règlements... mon but est de le dessiner, mais Allplan me décale toujours la dernière volée pour pouvoir y placer cette fichu marche. Hors dans la réalité cet escalier est tout à fait réalisable.


Amicalement,

Didier
Back to top
olivier1
Administrateur

Offline

Joined: 17 Mar 2012
Posts: 5,456
Localisation: NIORT
Masculin

PostPosted: Tue 28 Mar 2017 - 11:49    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

j'ai essayé hier soir sans y arriver Sad , bonne exercice ton escalier je referais un essai ce soir .

Sinon Graphitus à tu une référence concernant cette norme ? non pas que je doute de ce que tu annonce , mais simplement pour enrichir mes informations réglementaire .

merci. Okay


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Back to top
gwada971
Membre

Offline

Joined: 03 Dec 2012
Posts: 1,009
Localisation: PARIS
Masculin

PostPosted: Tue 28 Mar 2017 - 11:53    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

Tiens regarde cette vidéo :

SmartPart Merdiven :

https://www.youtube.com/watch?v=VX1Pula7L68

Smartpart Scala 2 rampe (Giorgio Antrone) :

https://www.youtube.com/watch?v=IVJRRRCtIMM
Back to top
DidierZ
Membre

Offline

Joined: 13 Jan 2012
Posts: 570
Localisation: Grand-Duché de Luxembourg
Masculin

PostPosted: Tue 28 Mar 2017 - 12:36    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

Merci pour les vidéos. C'est extra avec les smarts.... mais ne me donne pas la solution à mon problème Wink


Amicalement,

Didier
Back to top
paupiette22
Membre

Offline

Joined: 09 Sep 2014
Posts: 303
Localisation: Saint-palais
Masculin

PostPosted: Tue 28 Mar 2017 - 13:55    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

moi je ferais deux escaliers (ou trois pour les paliers). Mais je suppose que c'est pas une solution qui te convient Embarassed
Back to top
DidierZ
Membre

Offline

Joined: 13 Jan 2012
Posts: 570
Localisation: Grand-Duché de Luxembourg
Masculin

PostPosted: Tue 28 Mar 2017 - 14:12    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

Ben non hein......


Amicalement,

Didier
Back to top
bco
Modérateur

Offline

Joined: 23 Mar 2012
Posts: 6,388
Localisation: Toulouse
Masculin

PostPosted: Tue 28 Mar 2017 - 14:27    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

Pour bien comprendre où ça coince : est-ce bien le fait que la marche entre les paliers doit être au milieu ?


Back to top
Visit poster’s website
DidierZ
Membre

Offline

Joined: 13 Jan 2012
Posts: 570
Localisation: Grand-Duché de Luxembourg
Masculin

PostPosted: Tue 28 Mar 2017 - 14:34    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

Oui, tu as tout compris.


Amicalement,

Didier
Back to top
bco
Modérateur

Offline

Joined: 23 Mar 2012
Posts: 6,388
Localisation: Toulouse
Masculin

PostPosted: Tue 28 Mar 2017 - 15:21    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

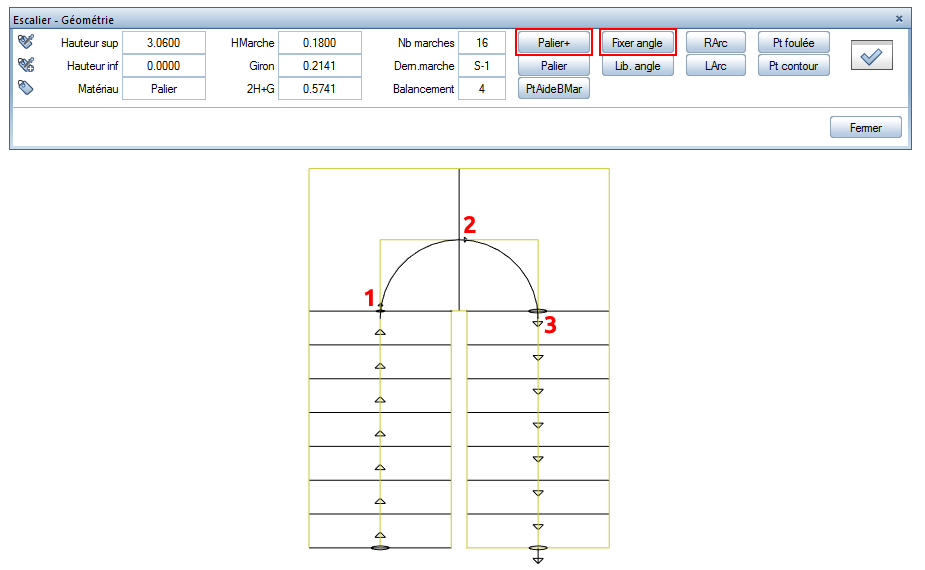

J'ai une solution avec la fonction "Escalier semi-tournant" :



A- Insérer un Palier à la marche 2 en saisissant comme valeur : largeur de la volée - giron + moitié de la distance entre les volées... et affiner un peu au cas où...

B- Insérer un Palier à la marche 1 identique au précédent.

C- Fixer l'angle des marches 1 et 3.

Ça peut être fait dans un ordre différent ou en plusieurs étapes...
Une fois fait, peut-être cela vaut-il le coût de l'enregistrer en symbole dans sa bibliothèque ou en faire un assistant ?... Wink


Back to top
Visit poster’s website
DidierZ
Membre

Offline

Joined: 13 Jan 2012
Posts: 570
Localisation: Grand-Duché de Luxembourg
Masculin

PostPosted: Tue 28 Mar 2017 - 15:31    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

Yesssss, super merci bcp


Amicalement,

Didier
Back to top
olivier1
Administrateur

Offline

Joined: 17 Mar 2012
Posts: 5,456
Localisation: NIORT
Masculin

PostPosted: Tue 28 Mar 2017 - 15:45    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

a we !! la je dit bravo


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Back to top
DidierZ
Membre

Offline

Joined: 13 Jan 2012
Posts: 570
Localisation: Grand-Duché de Luxembourg
Masculin

PostPosted: Tue 28 Mar 2017 - 15:53    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

La ou BCO passe, Allplan trépasse....

(le pire c'est qu'avant je les faisais comme cela, mais je m'obstinais avec le 2 quart tournants.... comme quoi, il y a plus dans un Forum que dans ma tête Very Happy Very Happy )


Amicalement,

Didier
Back to top
Graphitus
Membre

Offline

Joined: 16 Jan 2012
Posts: 566
Localisation: VDMarnie
Masculin

PostPosted: Wed 29 Mar 2017 - 09:49    Post subject: [RESOLU] Esc 2 quarts tournant avec palier et 1 seule marche Reply with quote

@bco bravo, fallait trouver avec l’escalier semi tournant, super astuce. Okay
Je m’embêtais moi aussi avec l’escalier 2 quarts tournants, à cause de la marche du palier de repos qui doit être au milieu du jour.

@Olivier : je ne sais plus où j’ai trouvé cette norme, dans un cabinet d’archi où je travaillais sans doute, elle s’applique pour les immeubles collectifs et les ERP, de mémoire une seule marche peut être plus casse goule, contrairement à 3

Du coup je ne pense pas que cela s’applique au MI.
Back to top
