Réaliser des dalle avec arrondis


Post new topic   Reply to topic    Allplan Forum Forum Index -> ALLPLAN -> ARCHITECTURE
Previous topic :: Next topic
Author Message
HUTIN Olivier
Membre

Offline

Joined: 21 Sep 2016
Posts: 31
Localisation: Molsheim
Masculin

PostPosted: Sun 6 Nov 2016 - 01:41    Post subject: Réaliser des dalle avec arrondis Reply with quote

Bonjour,

Après quelques semaines d'absence de demande d'information suite à savoir comment bien débuter avec allplan et j'ai donc décider d'utiliser le manuels d'allplan finalement.
Mais voila j'ai un soucis mon patrons m'a donné le manuel (manuel 2005 pour allplan 2011 bizarre et il me dit que c'est ce qu'on lui à fournit) donc je fais avec.

Je dois réaliser une dalle arrondis et je ne comprend pas comment faire même avec le livre.
Ci - joint les image du livre :

Indication du livre :

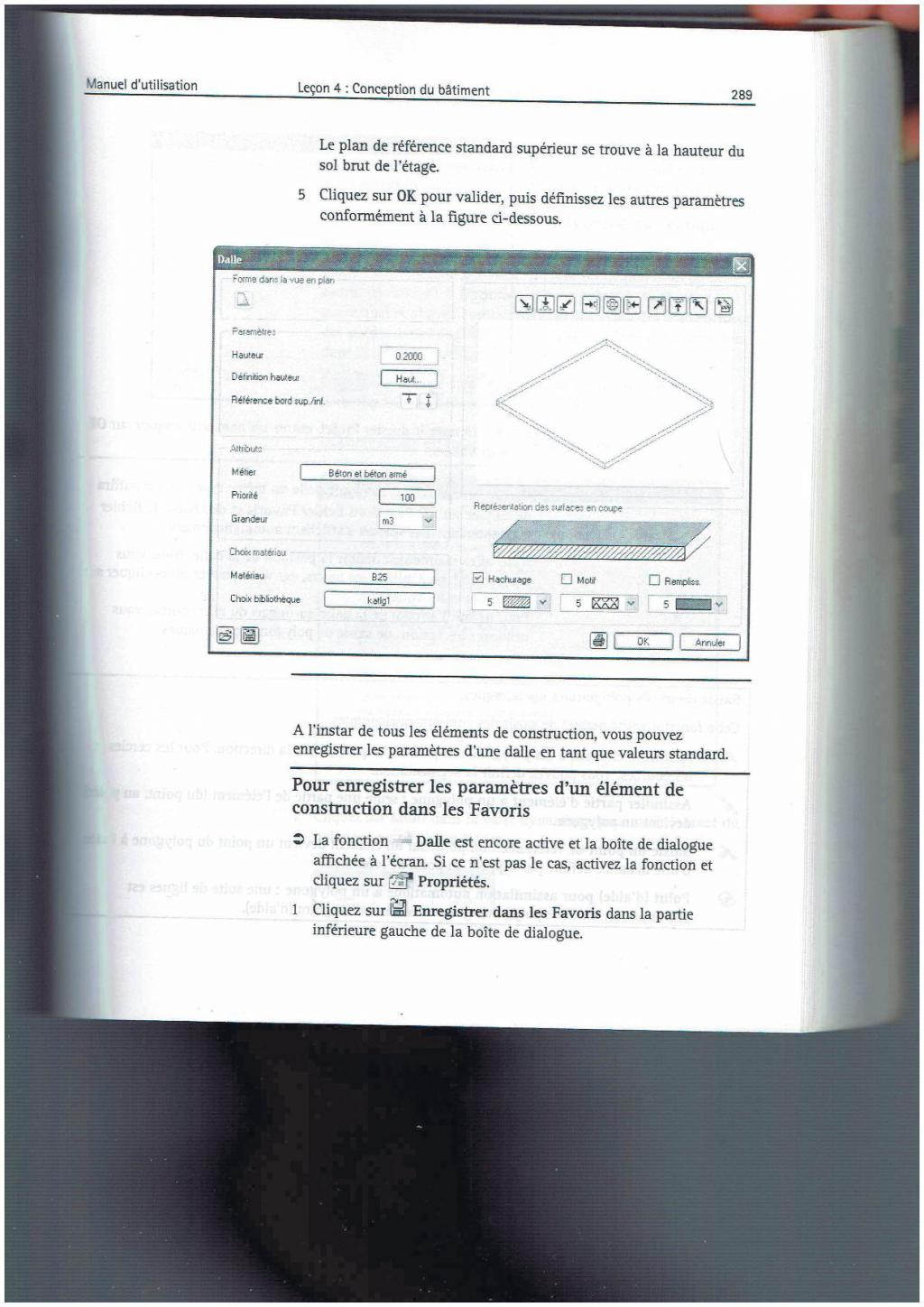

première partie :

Deuxième partie :

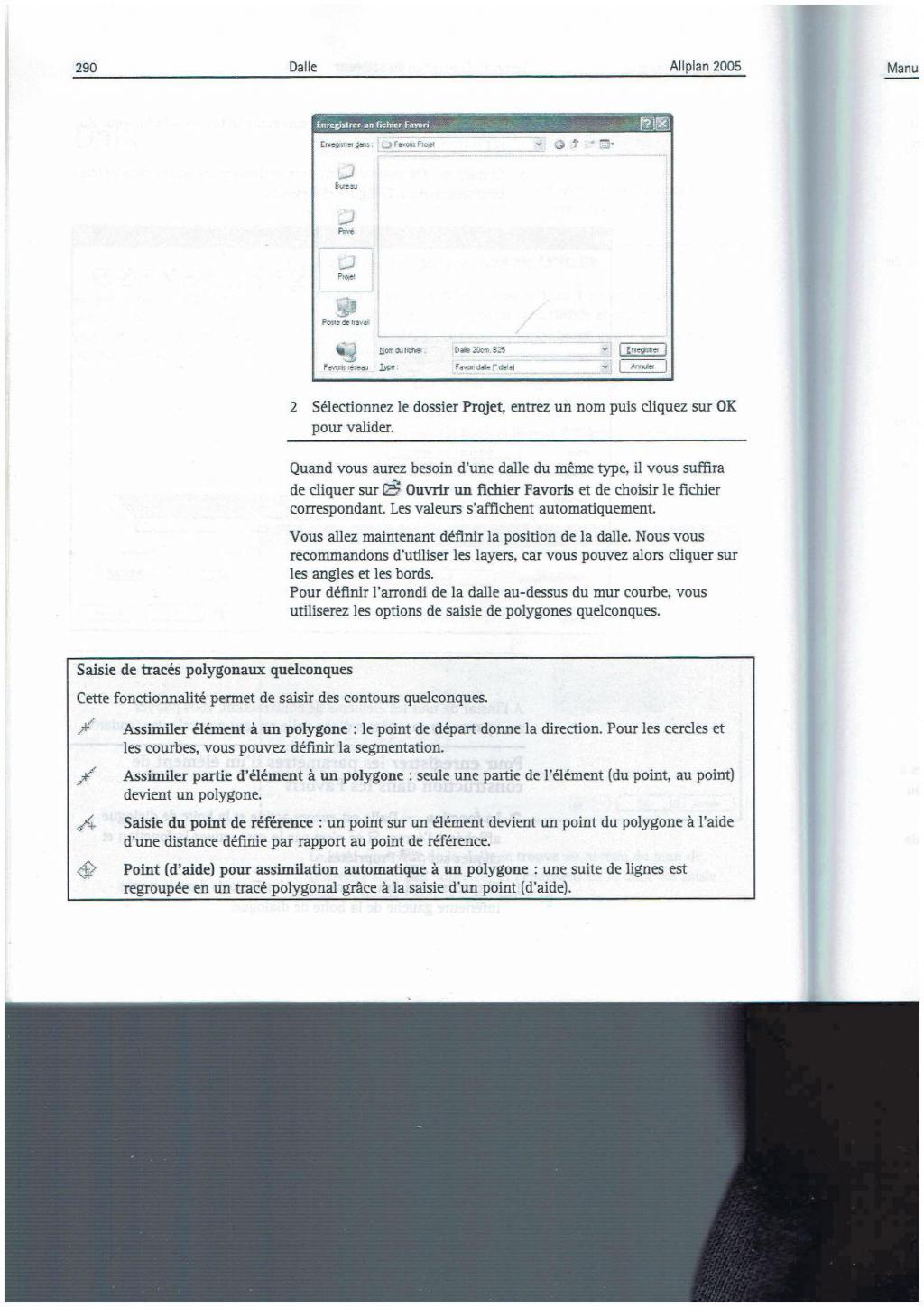

Troisième partie :

Quatrième partie :

Cinquième image :

Sixième image :

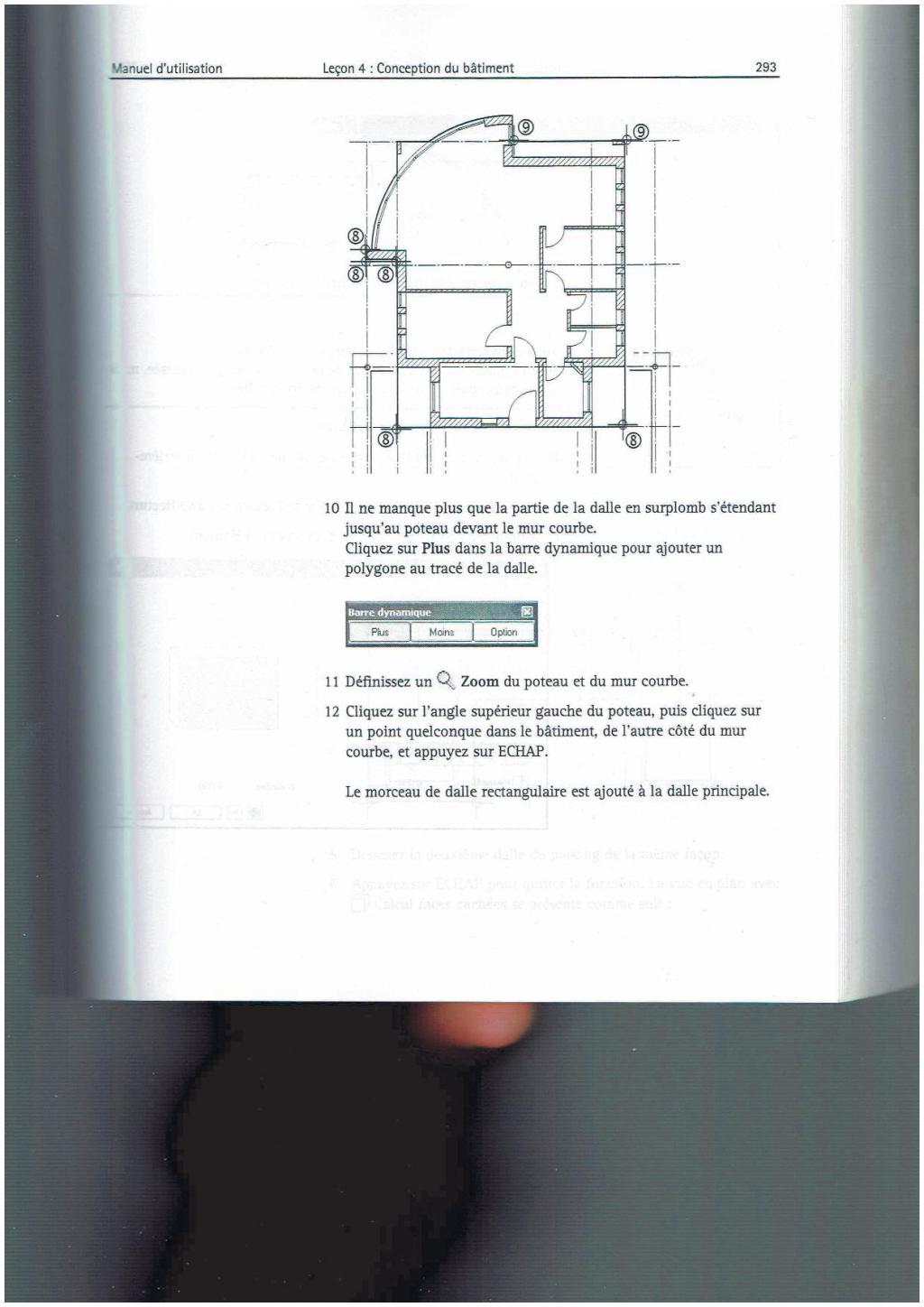

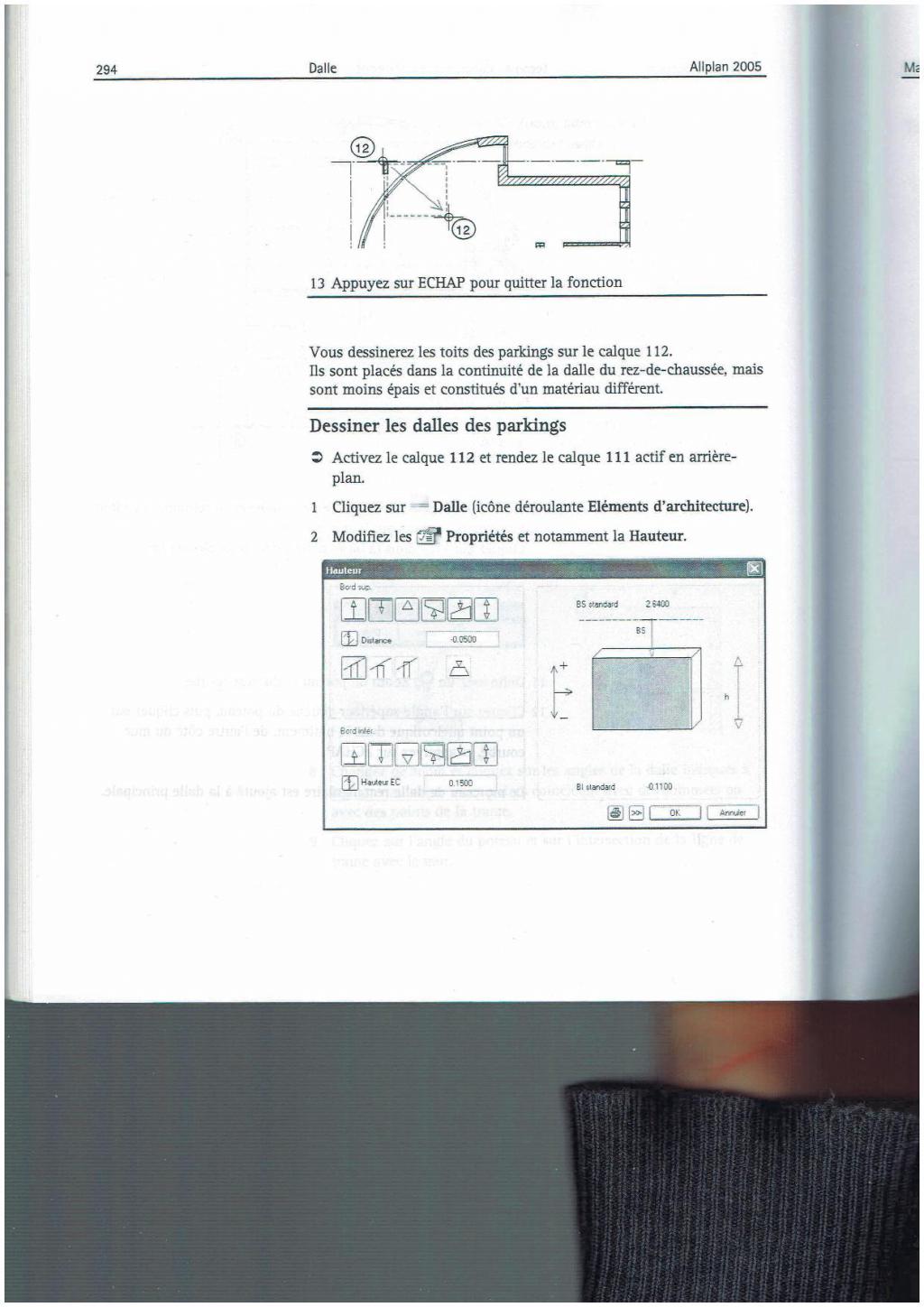

Septième image :

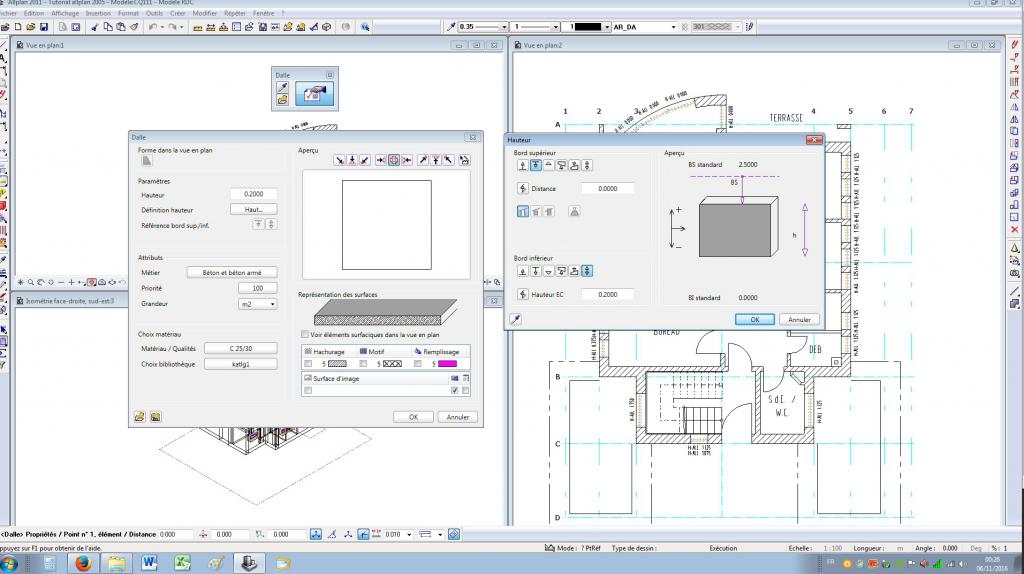

Donc voila je paramètre ma dalle en épaisseur 20 cm avec les paramètres indiqués

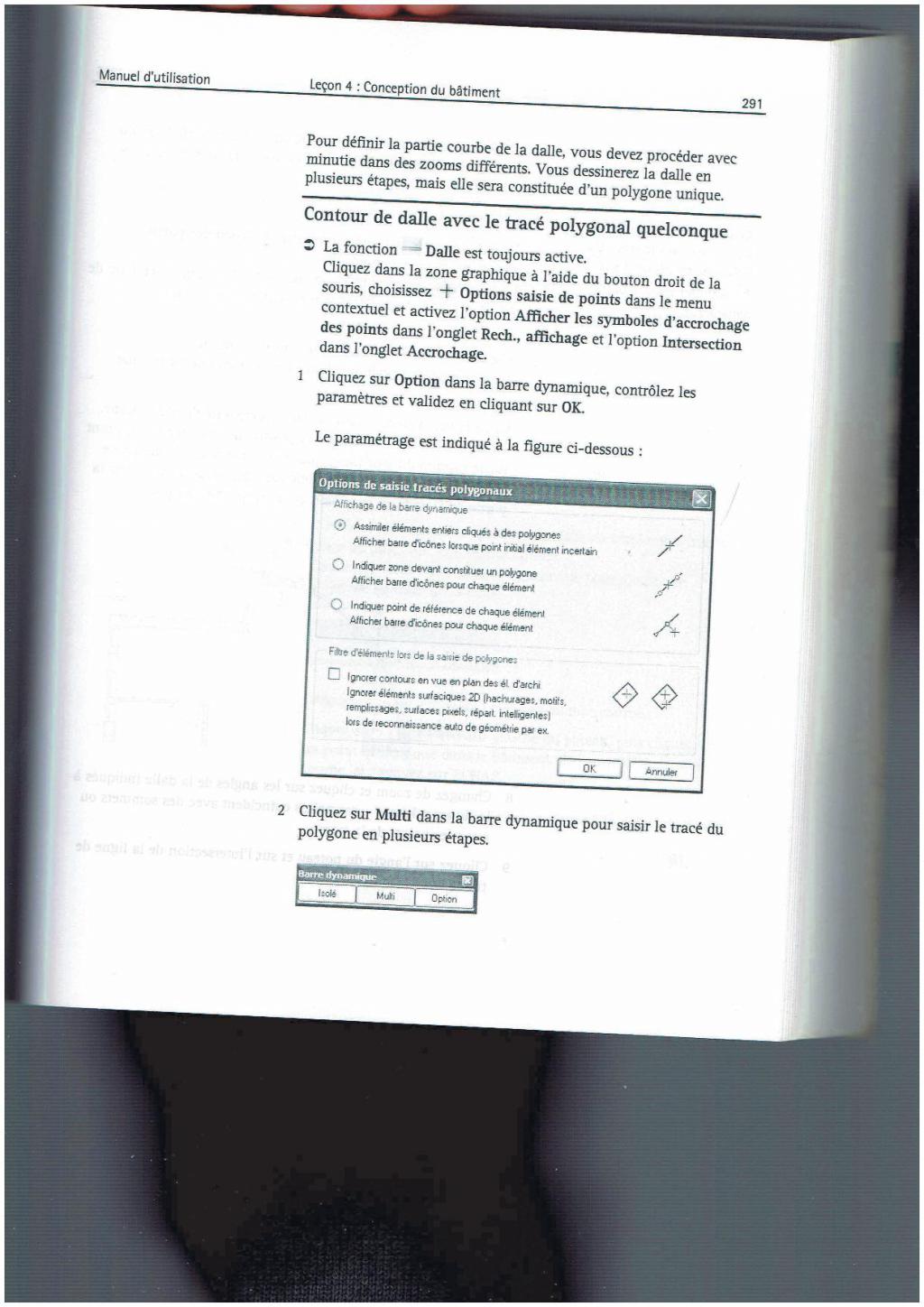

Je démarre donc à la page n° 4 :

Je sélectionne l'outil dalle tel que décris la :


Ensuite je fais un clique droit dans la zone graphique avec l'option dalle activé je fais clique droit
et je ne trouve pas ce qu'ils me demande et la je suis totalement perdu et je ne sais comment faire pour réaliser la dalle "arrondis" du projet.
Si quelqu'un à une explication du comment faire avec tutoriel ou explication écrite je suis preneur.


Cordialement,
Back to top
Publicité






PostPosted: Sun 6 Nov 2016 - 01:41    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
bco
Modérateur

Offline

Joined: 23 Mar 2012
Posts: 6,387
Localisation: Toulouse
Masculin

PostPosted: Sun 6 Nov 2016 - 01:58    Post subject: Réaliser des dalle avec arrondis Reply with quote

Tout d'abord, les manuels sont maintenant en PDF. Ils se trouvent sur le DVD d'installation.
Avec le tutorial correspondant à ta version, tu n'aurais pas eu ce soucis... Wink

Les options de saisie ont évolué depuis. Il faut que tu aies ces paramètres :

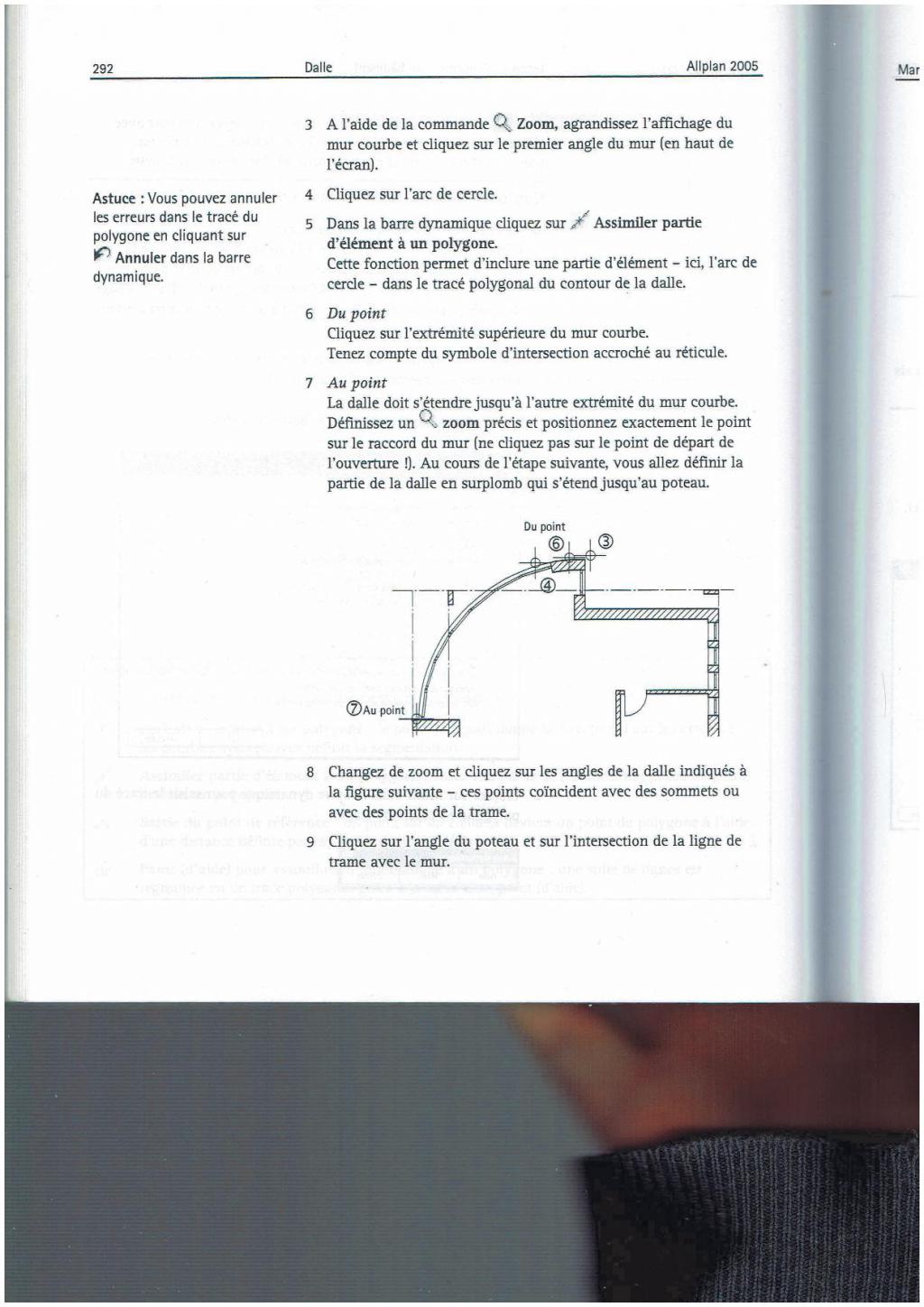

Passe ensuite directement au point 3 de la page 292 pour commencer à tracer la dalle...
Smile


Back to top
Visit poster’s website
HUTIN Olivier
Membre

Offline

Joined: 21 Sep 2016
Posts: 31
Localisation: Molsheim
Masculin

PostPosted: Sun 6 Nov 2016 - 02:35    Post subject: Réaliser des dalle avec arrondis Reply with quote

Bonsoir,

alors euh..... comment en 2 phrases je passe pour une buse ..... (Je viens de passé pour une buse : OUI.)
effectivement j'ai trouvé le manuel allplan 2011 qui correspond parfaitement à ma version de allplan.
Et la je viens de découvrir qu'il y a plus d'exercice avant le bâtiment conclusion on repart à zéro. (notement avec allplan "tutorial bases")
J'en avais pas trouver sur l'ordi ou j'ai installer allplan.
Bon ben je vais reprendre tout ça du début xD ^^.
(ça me refamiliarisera avec certaines manipulation)


Merci BCO

A dans pas longtemps si je comprend pas une manip ^^.
Back to top
bco
Modérateur

Offline

Joined: 23 Mar 2012
Posts: 6,387
Localisation: Toulouse
Masculin

PostPosted: Sun 6 Nov 2016 - 02:47    Post subject: Réaliser des dalle avec arrondis Reply with quote

Non, ni buse, ni quoi que ce soit d'autre... Ça fait partie de l'apprentissage...
C'est très bien de faire ces tutoriaux que certains ne font pas d'ailleurs et donc passent à côté d'astuces très productives.
Okay


Back to top
Visit poster’s website
HUTIN Olivier
Membre

Offline

Joined: 21 Sep 2016
Posts: 31
Localisation: Molsheim
Masculin

PostPosted: Sun 6 Nov 2016 - 03:44    Post subject: Réaliser des dalle avec arrondis Reply with quote

Ben écoute pour le moment j'arrive à comprendre tout ce qui est écrit c'est déjà une bonne chose je viens d'attaquer la leçon n°2 dessiner un mur de soubassement je vais commencer les hachures.
Pour le moment cela reste très basique (logiciel de dessin classique avec un plus les lignes et polylignes parallèles.

On verra pour la suite je reviendrais poser des milliers de questions !
Back to top
PHILC
Modérateur

Offline

Joined: 12 Dec 2011
Posts: 8,012
Localisation: 46.14'38,77N - 5.58'59,61E
Masculin

PostPosted: Sun 6 Nov 2016 - 23:10    Post subject: Réaliser des dalle avec arrondis Reply with quote

bco wrote:
C'est très bien de faire ces tutoriaux que certains ne font pas d'ailleurs et donc passent à côté d'astuces très productives. Okay


alors là je crois que c'est clair .... Shocked Mr. Green


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Back to top
Visit poster’s website
HUTIN Olivier
Membre

Offline

Joined: 21 Sep 2016
Posts: 31
Localisation: Molsheim
Masculin

PostPosted: Mon 7 Nov 2016 - 00:40    Post subject: Réaliser des dalle avec arrondis Reply with quote

En effets les astuce fournis et les raccourcis clavier sont assez sympas et si on n'utilise pas les tuto on passe vite à coté !.

Bon je viens de finir le tutoriel allplan 2011 Bases.
(le tuto base je pense va m'aider à réaliser les dalles courbe si j'ai bien suivis le tuto !)

je vais lancer le tutoriel allplan architecture et je reviendrais vers vous en cas de problème.

Je pense que ce post peut être verrouillé à prioris.

Cordialement,
