Bonjour à tous

petit souci Rolling Eyes comment réaliser les plans réseaux d'une maison individuelle
avec les évacuations EP Réseaux ainsi que EDF PTT etc... pour cotation sur Plan Dalle.

Merci
Back to top
Publicité






PostPosted: Mon 1 Jun 2015 - 16:13    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
PHILC
Modérateur

Offline

Joined: 12 Dec 2011
Posts: 8,114
Localisation: 46.244078, 5.983214
Masculin

PostPosted: Mon 1 Jun 2015 - 17:21    Post subject: Plan Réseaux Reply with quote

salut
il y a quelques lignes de motifs (229 à 244) qui te permettront de réaliser cela assez facilement sinon un smart a aussi été fait juste pour cela !

http://allplan.leforum.eu/t2569-Assistant-R-sau-Eaux-us-es-3D.htm

enjoy Okay


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Back to top
Visit poster’s website
sawouah
Membre

Offline

Joined: 14 Mar 2013
Posts: 800
Localisation: Lyon et Alentours
Féminin

PostPosted: Mon 1 Jun 2015 - 17:25    Post subject: Plan Réseaux Reply with quote

Shocked Philc, je ne les ai pas ces motifs linéaires chez moi ça s'arrête à 221 et ça reprend à 287


---
c'est en forgeant que l'on devient forgeron
---
Back to top
Visit poster’s website
bco
Administrateur

Offline

Joined: 23 Mar 2012
Posts: 6,527
Localisation: Toulouse
Masculin

PostPosted: Mon 1 Jun 2015 - 17:35    Post subject: Plan Réseaux Reply with quote

Oui, 229 à 244, ce sont des motifs "perso".
Mais même sans motif particulier, on peut le faire avec des lignes ou splines et y attribuer un matériau et ainsi obtenir les métrés...


Back to top
Visit poster’s website
PHILC
Modérateur

Offline

Joined: 12 Dec 2011
Posts: 8,114
Localisation: 46.244078, 5.983214
Masculin

PostPosted: Mon 1 Jun 2015 - 17:37    Post subject: Plan Réseaux Reply with quote

ah tiens je ne me rappelais plus qu'ils étaient perso ...
ça branche quelqu'un


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Back to top
Visit poster’s website
sawouah
Membre

Offline

Joined: 14 Mar 2013
Posts: 800
Localisation: Lyon et Alentours
Féminin

PostPosted: Mon 1 Jun 2015 - 17:41    Post subject: Plan Réseaux Reply with quote

Very Happy Very Happy
Je veux bien voir à quoi il ressemble d'abord !!! Il est vrai que jusqu'à présent j'utilisais des épaisseurs de traits différents et des couleurs différentes
rouge EDF
vert PTT
bleu clair AEP
bleu foncé EP et/ou Eau de parking
orange GAZ
marron foncé EU/EV,...


---
c'est en forgeant que l'on devient forgeron
---
Back to top
Visit poster’s website
PHILC
Modérateur

Offline

Joined: 12 Dec 2011
Posts: 8,114
Localisation: 46.244078, 5.983214
Masculin

PostPosted: Mon 1 Jun 2015 - 17:47    Post subject: Plan Réseaux Reply with quote

rien de bien compliqué comme le signale Bertrand...
assez facile à réaliser soi même par ailleurs ...




« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Back to top
Visit poster’s website
olivier1
Administrateur

Offline

Joined: 17 Mar 2012
Posts: 5,529
Localisation: NIORT
Masculin

PostPosted: Mon 1 Jun 2015 - 18:02    Post subject: Plan Réseaux Reply with quote

persso je me sert de ligne 2d avec des couleurs selon le type de réseaux
6 elec / 3 eau / 66 télécom / 131 eu

et pour les départ eu je me sert d'un smartpart .

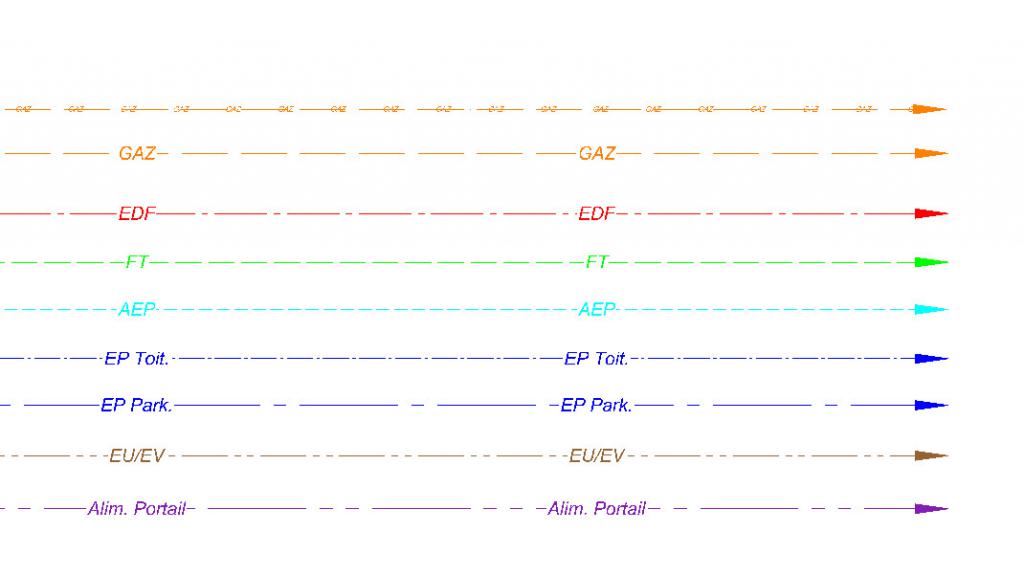

voila ce que ça donne :



et le smartpart si ça peu dépanner du monde Smile

http://www.sendspace.com/file/8xpvtb


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Following members like this message:
paupiette22 (02/06/15)
Back to top
sawouah
Membre

Offline

Joined: 14 Mar 2013
Posts: 800
Localisation: Lyon et Alentours
Féminin

PostPosted: Mon 1 Jun 2015 - 22:29    Post subject: Plan Réseaux Reply with quote

Yes je fais comme toi Olivier, des traits en 2D + texte
Faudrait juste que je les fasse en motif linéaires avec le texte, houuu je vais tenter ça demain tiens


---
c'est en forgeant que l'on devient forgeron
---
Back to top
Visit poster’s website
sawouah
Membre

Offline

Joined: 14 Mar 2013
Posts: 800
Localisation: Lyon et Alentours
Féminin

PostPosted: Wed 3 Jun 2015 - 17:38    Post subject: Plan Réseaux Reply with quote

Je viens de commencer, et je dois déja mettre ça de côté, dommage car ça ne me plait pas, faut que je buche encore!

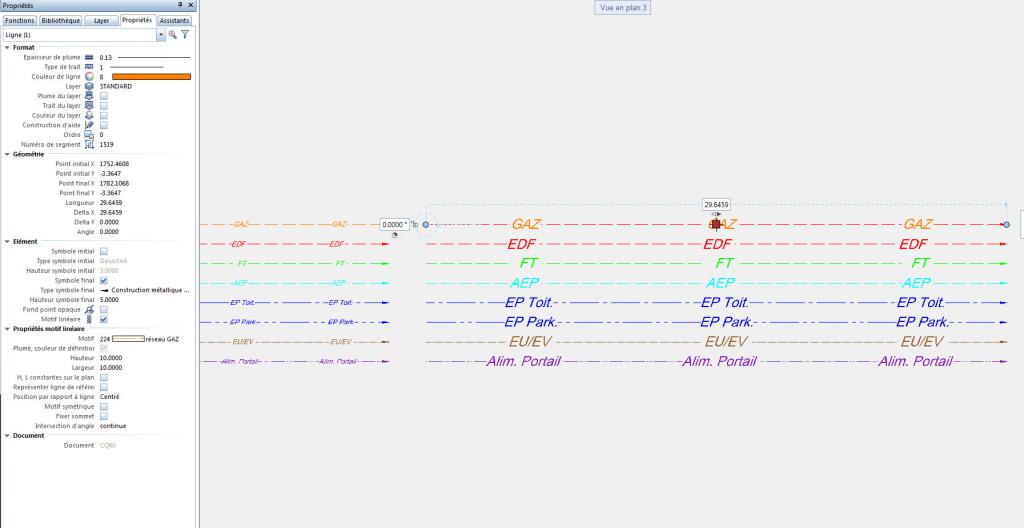

Le 1er trait est un motif linéaire Mr. Green trop de texte tue le texte, les autres en dessous sont mes modèles en traits 2D

Allez je continuerais dès que j'aurais un moment


---
c'est en forgeant que l'on devient forgeron
---
Back to top
Visit poster’s website
PHILC
Modérateur

Offline

Joined: 12 Dec 2011
Posts: 8,114
Localisation: 46.244078, 5.983214
Masculin

PostPosted: Wed 3 Jun 2015 - 19:07    Post subject: Plan Réseaux Reply with quote

tu n'as qu'à régler ton motif pour que les textes n'apparaissent que tous les "x" mètres !! Wink


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Back to top
Visit poster’s website
sawouah
Membre

Offline

Joined: 14 Mar 2013
Posts: 800
Localisation: Lyon et Alentours
Féminin

PostPosted: Thu 4 Jun 2015 - 08:41    Post subject: Plan Réseaux Reply with quote

Okay merci


---
c'est en forgeant que l'on devient forgeron
---
Back to top
Visit poster’s website
AdrienSahe
Membre

Offline

Joined: 06 Aug 2013
Posts: 788
Localisation: Annemasse
Masculin

PostPosted: Thu 4 Jun 2015 - 09:51    Post subject: Plan Réseaux Reply with quote

ca donne des idées, merci
Back to top
Visit poster’s website
sawouah
Membre

Offline

Joined: 14 Mar 2013
Posts: 800
Localisation: Lyon et Alentours
Féminin

PostPosted: Fri 27 Nov 2015 - 12:11    Post subject: Plan Réseaux Reply with quote

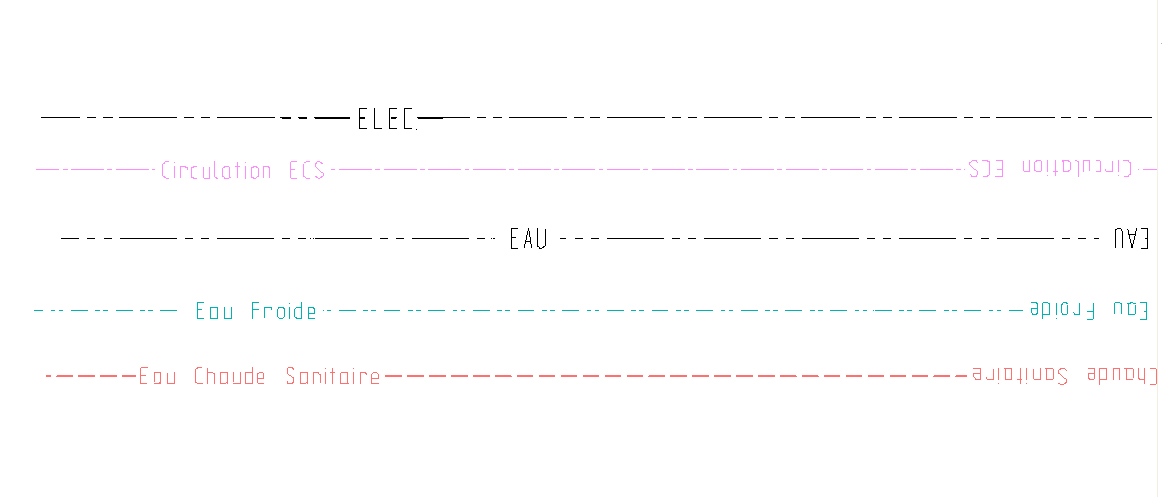

Un peu de temps libre pour terminer quasi mes motifs linéaires



Alors les traits de gauche sont avec une hauteur de 5 et ceux de droite avec hauteur 10

Si je veux qu'il y ait plus d'espace entre les textes je fais comment? j'ai eu beau modifié dans mon motif de base, ça fonctionne pas


---
c'est en forgeant que l'on devient forgeron
---
Back to top
Visit poster’s website
