PostPosted: Wed 5 Jun 2013 - 19:34    Post subject: Etude d'ensoleillement Reply with quote

Bonjour


Un client me demande une étude d'ensoleillement

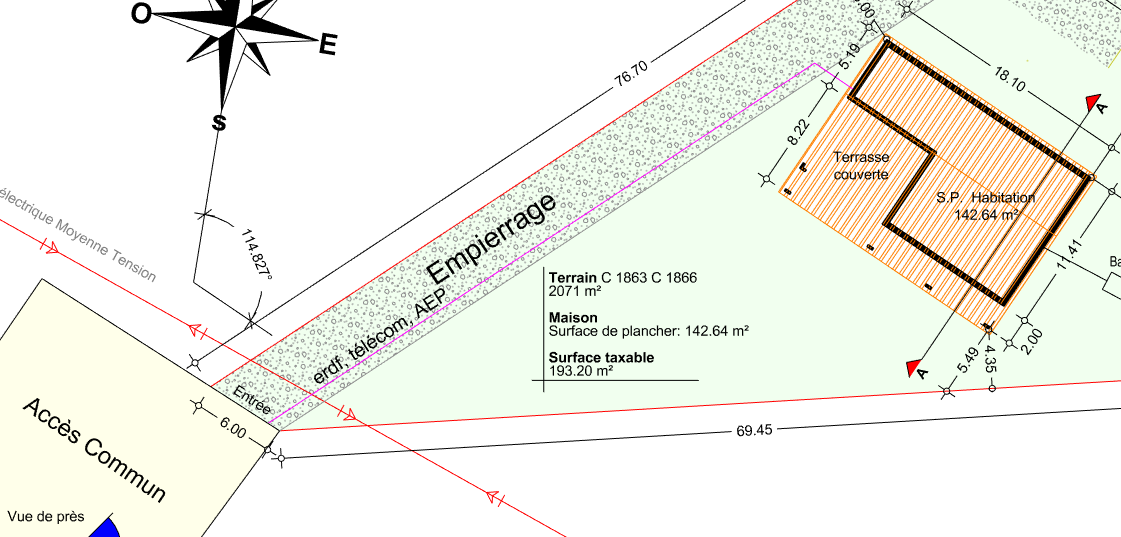

Voici le plan de masse avec l'angle du nord

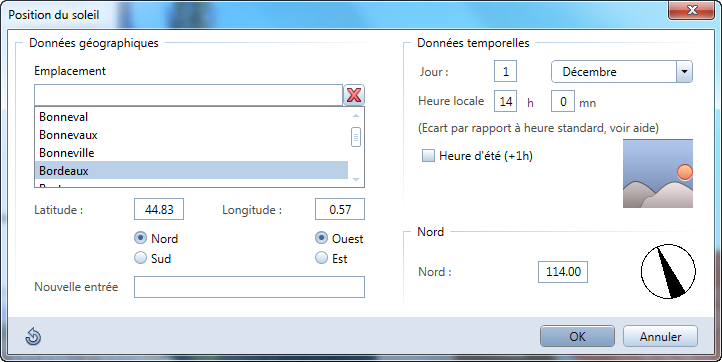

Si je règle le soleil comme çà est ce que je suis bon 114°



Merci
Back to top
Visit poster’s website
Publicité






PostPosted: Wed 5 Jun 2013 - 19:34    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
alive
Membre

Offline

Joined: 17 Jul 2012
Posts: 336
Localisation: Pouzauges
Masculin

PostPosted: Wed 5 Jun 2013 - 19:59    Post subject: Etude d'ensoleillement Reply with quote

oui c'est exactement ça ! Okay
Back to top
LEMARIE
Modérateur

Offline

Joined: 11 Dec 2011
Posts: 924
Localisation: ST VIVIEN DE MEDOC
Masculin

PostPosted: Wed 5 Jun 2013 - 21:24    Post subject: Etude d'ensoleillement Reply with quote

Merci Alive Okay
Back to top
Visit poster’s website
alive
Membre

Offline

Joined: 17 Jul 2012
Posts: 336
Localisation: Pouzauges
Masculin

PostPosted: Thu 6 Jun 2013 - 08:07    Post subject: Etude d'ensoleillement Reply with quote

au passage, je ne trouve se module pas ce module très réaliste sur un point : c'est que quand on fait débuter le calcul trop tôt, on voit le soleil "s'allumer" d'un seul coup et pas une lumière qui prendrait doucement de l'intensité pendant 1 laps de temps donné... mais bon ce petit outil est bien sympathique pour positionner les casquettes, panneaux solaires et autres.
Back to top
dead
Membre

Offline

Joined: 20 Dec 2011
Posts: 1,881
Localisation: 2 chèvres
Masculin

PostPosted: Fri 7 Jun 2013 - 10:06    Post subject: Etude d'ensoleillement Reply with quote

alive wrote:
oui c'est exactement ça ! Okay


oui et non puisque l'angle ta flèche ne correspond pas à ton plan de masse. je ne sais pas comment est dessiné ton projet mais à voir.


c'est pas faux !
Back to top
LEMARIE
Modérateur

Offline

Joined: 11 Dec 2011
Posts: 924
Localisation: ST VIVIEN DE MEDOC
Masculin

PostPosted: Sat 8 Jun 2013 - 09:57    Post subject: Etude d'ensoleillement Reply with quote

Salut

Afin de vérifier tout çà je suis en train de faire un cadran solaire horizontal en 3D

Je m'aide de ce programme

http://www.shadowspro.com/fr/index.html

Je vous tiens au courant

philippe
Back to top
Visit poster’s website
LEMARIE
Modérateur

Offline

Joined: 11 Dec 2011
Posts: 924
Localisation: ST VIVIEN DE MEDOC
Masculin

PostPosted: Tue 11 Jun 2013 - 19:16    Post subject: Etude d'ensoleillement Reply with quote

Bon j'avais tout faux

Il faut que le plan soit bien orienté nord/sud et le réglage lumière à 90 °



Voici une vidéo avec un cadran solaire 3D calculé sur la longitude et latitude du projet

https://dl.dropboxusercontent.com/u/108045262/12 17 h 25 decembre.zip

Back to top
Visit poster’s website
bco
Modérateur

Offline

Joined: 23 Mar 2012
Posts: 6,388
Localisation: Toulouse
Masculin

PostPosted: Tue 11 Jun 2013 - 19:27    Post subject: Etude d'ensoleillement Reply with quote

C'était bon si ta grande longueur (18.10) correspondait à l'axe des X (système de coordonnées par défaut non changé).
Le Nord était bien à 114°...


Back to top
Visit poster’s website
LEMARIE
Modérateur

Offline

Joined: 11 Dec 2011
Posts: 924
Localisation: ST VIVIEN DE MEDOC
Masculin

PostPosted: Tue 11 Jun 2013 - 19:32    Post subject: Etude d'ensoleillement Reply with quote

Merci bco

Je vais essayer Okay
Back to top
Visit poster’s website
olivier1
Administrateur

Offline

Joined: 17 Mar 2012
Posts: 5,456
Localisation: NIORT
Masculin

PostPosted: Tue 11 Jun 2013 - 20:09    Post subject: Etude d'ensoleillement Reply with quote

c'est génial ce truc , je savais même pas qu'on pouvais faire ça sous Allplan Shocked

Bravo pour la vidéo ça donne une bonne idée du soleil qu'il va y avoir dans le projet .


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Back to top
bco
Modérateur

Offline

Joined: 23 Mar 2012
Posts: 6,388
Localisation: Toulouse
Masculin

PostPosted: Tue 11 Jun 2013 - 20:37    Post subject: Etude d'ensoleillement Reply with quote

Ca marche bien ! Okay
Et j'ai vérifié dans la réalité, ça correspond bien.
C'est vraiment utile pour se rendre compte de l'ensoleillement que l'on peut attendre aux solstices et à l'équinoxe et ainsi éviter les ombres du voisin par exemple... bien sûr en espérant avoir une météo plus clémente que cette année.
Dans Allplan il fait toujours beau ! Very Happy

On peut faire ce calcul avec l'illumination globale mais, attention, il demande après le calcul de la 1ère image de valider les réglages de l'image, puis l'appliquera à toutes les autres. Il faut aussi prévoir un peu (beaucoup) de temps...



Back to top
Visit poster’s website
LEMARIE
Modérateur

Offline

Joined: 11 Dec 2011
Posts: 924
Localisation: ST VIVIEN DE MEDOC
Masculin

PostPosted: Tue 11 Jun 2013 - 21:11    Post subject: Etude d'ensoleillement Reply with quote

OK merci Bco çà marche et c'est les ombres réelles ( vérifiées avec mon cadran solaire et par rapport à ma maison)

Attention il faut rentrer les valeurs en décimales ( facile à trouver sur géoportail)

Ta méthode est pratique car les façades sont ainsi plus faciles à réaliser

Shadowpro est génial vous pouvez réaliser de superbes cadrans solaires je suis en train dans faire un sur mon terrain ( 4 mètres de diamètre avec des pierres plates et fleurs)
Back to top
Visit poster’s website
AdrienSahe
Membre

Offline

Joined: 06 Aug 2013
Posts: 788
Localisation: Annemasse
Masculin

PostPosted: Wed 23 Oct 2013 - 17:00    Post subject: Etude d'ensoleillement Reply with quote

Bonjour,
je me permet de poster ici, car la question me semble solutionné.
bco wrote:
C'était bon si ta grande longueur (18.10) correspondait à l'axe des X (système de coordonnées par défaut non changé).
Le Nord était bien à 114°...

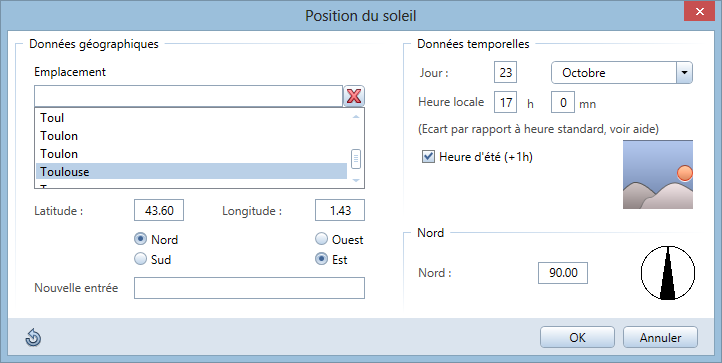

Le nord est défini part rapport à l'axe des x car j'ai lu ceci dans l'aide ;
Nord

"Entrez la direction du nord par rapport à votre bâtiment (en fonction de la position dans le document). Par défaut, la direction nord est donnée par la direction positive de l'axe y (90 degrés).
La flèche nord dans l'aperçu affiche la direction actuellement réglée."
Est ce qu'on est d'accord si je dis que les lumières d'angles sont défini par rapport à se nord
merci
Back to top
bco
Modérateur

Offline

Joined: 23 Mar 2012
Posts: 6,388
Localisation: Toulouse
Masculin

PostPosted: Wed 23 Oct 2013 - 17:48    Post subject: Etude d'ensoleillement Reply with quote

Sans rotation du système de coordonnées et sans rotation de l'espace de travail, le nord est bien dans l'axe des Y, c'est-à-dire à 90°, exactement comme est représentée une carte routière.



Ensuite, oui, les lumières Nord-Est / Nord-Ouest / Sud-Est / Sud-Ouest sont liées au Nord défini précédemment... Shocked
Quelques tests bien significatifs achèveront tout doute...
Smile


Back to top
Visit poster’s website
AdrienSahe
Membre

Offline

Joined: 06 Aug 2013
Posts: 788
Localisation: Annemasse
Masculin

PostPosted: Thu 24 Oct 2013 - 17:04    Post subject: Etude d'ensoleillement Reply with quote

Après appel à la hotline, il semble que les lumiere nord-est ... ne sont pas liées au nord paramétrable. Ils sont "fixe"
Back to top
