Voute 3D - paramétrage modeleur de façade - RESOLU
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
sawouah
Membre

Hors ligne

Inscrit le: 14 Mar 2013
Messages: 599
Localisation: Lyon et Alentours
Féminin

MessagePosté le: Mar 19 Mar 2013 - 08:54    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

Bonjour,

Je dois faire une voûte zénithale en 3D, et ...grosse galère!

J'ai réussi à faire un demi cylindre en 3D, avec l'outil modeleur 3D.
Ensuite, j'ai réussi à plaquer un modeleur facade, mais je n'arrive pas à paramétrer les divisions sur la partie arquée.

Vous auriez une idée, une méthode ou des conseils s'il vous plait Smile

Photo explicative !


Merci d'avance

Sarah


---
c'est en forgeant que l'on devient forgeron
---

Dernière édition par sawouah le Mar 19 Mar 2013 - 16:12; édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Mar 19 Mar 2013 - 08:54    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Lemmy
Administrateur

Hors ligne

Inscrit le: 09 Déc 2011
Messages: 2 441
Localisation: Bordeaux
Masculin

MessagePosté le: Mar 19 Mar 2013 - 09:06    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

Aurais-tu un exemple à nous faire voir ?
Je ne comprends pas trop pourquoi tu utilises le modeleur de façade...


<center>

Everything Louder than Everyone Else
</center>
Revenir en haut
sawouah
Membre

Hors ligne

Inscrit le: 14 Mar 2013
Messages: 599
Localisation: Lyon et Alentours
Féminin

MessagePosté le: Mar 19 Mar 2013 - 09:41    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

J'avais trouvé un post sur le forum allplan connect ou une personne disait d'utiliser le modeleur de façade...

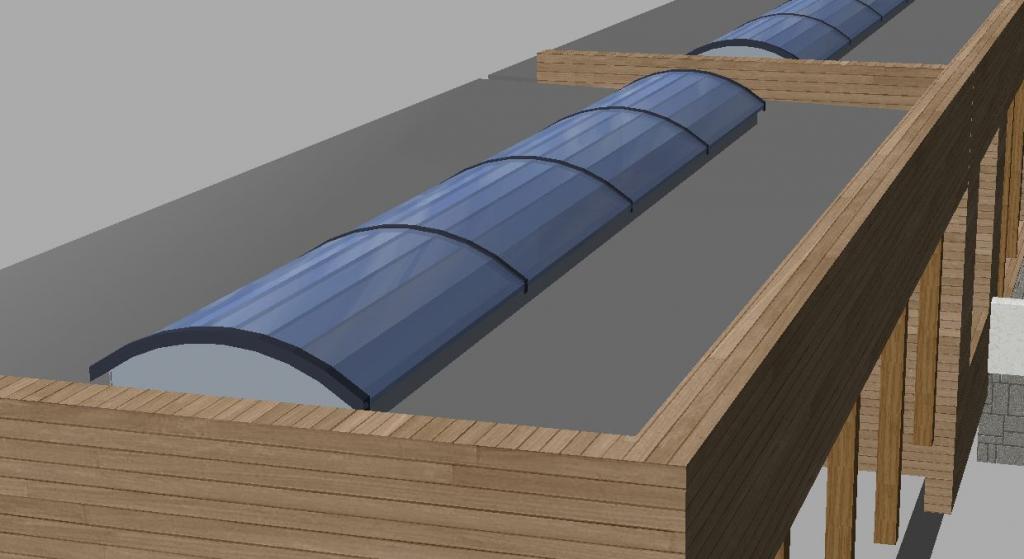

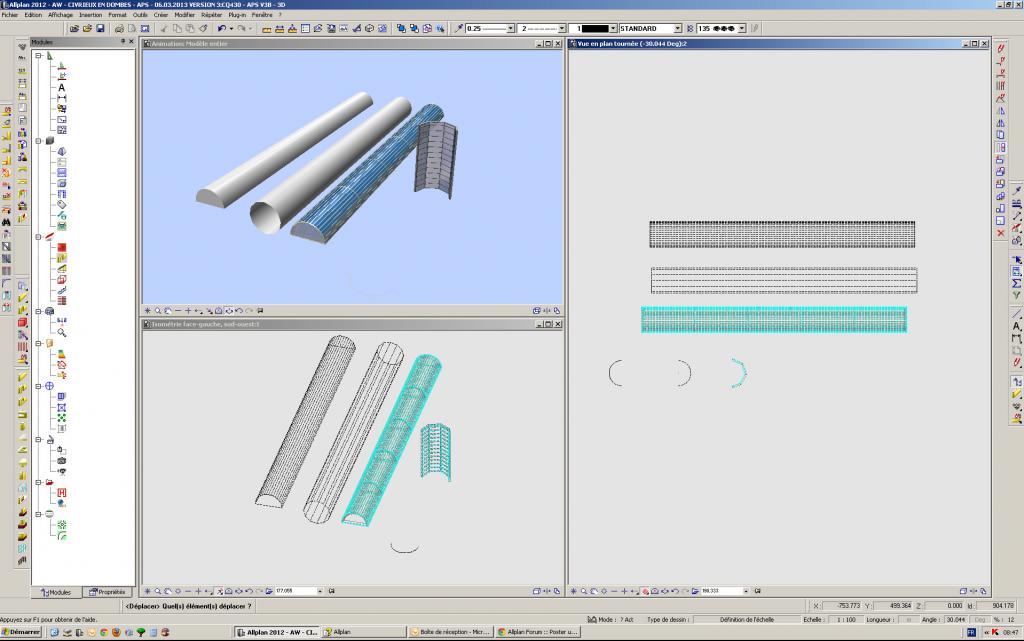

Voici un exemple de ce que je voudrais faire



---
c'est en forgeant que l'on devient forgeron
---
Revenir en haut
Trisic_Kristof
Membre

Hors ligne

Inscrit le: 29 Mar 2012
Messages: 150
Localisation: Veneux-Les-Sablons
Masculin

MessagePosté le: Mar 19 Mar 2013 - 09:55    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

Salut,
Pour faire ta voûte, tu dois transformer ton solide 3D en plan de référence ensuite
tu pourras appliquer la fonction mur ou toutes autres fonctions.

Je pense  que tu peux aussi t'aider de la fonction toit et plus particulière de toit en berceau.

Pour transformer, le solide 3D en plan de référence va dans le module "Toit, plans de référence"
il y a une fonction "Volume 3D en plan de référence.

J'espère que cela pourras t'aider.

Smile


“Grand est celui qui n'a pas perdu son coeur d'enfant.” [Meng-Tsen]
Revenir en haut
Bertrand
Membre

Hors ligne

Inscrit le: 14 Déc 2011
Messages: 272
Localisation: Agon-Coutainville
Masculin

MessagePosté le: Mar 19 Mar 2013 - 09:59    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

Bonjour,

Pour ma part, je fais un plan de toiture en berceau, je dessine une dalle avec une texture de verre/polycarbonate...et je gère les séparations avec des poutres qui dépassent de 1 cm de ma dalle.




Bonne journée à vous

Bertrand - Allplan 2014
____________________________

"l’erreur est humaine mais un véritable désastre nécessite un ordinateur" - Bill Gates
Revenir en haut
ricil14
Membre

Hors ligne

Inscrit le: 09 Déc 2011
Messages: 933
Localisation: caen
Masculin

MessagePosté le: Mar 19 Mar 2013 - 12:19    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

Slt

Je te donne une méthode parmi d'autres même s'il y a sans doute mieux à faire...

1-> Dessiner un arc de cercle en 2D. Pour l'exemple je prends 500 cm x 150 cm et je dessine une droite de 500 cm et une perpendiculaire de 150 cm. Ca va tout le monde suit jusque là Very Happy Very Happy

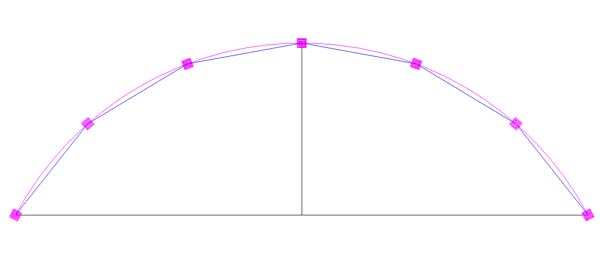

2-> Utiliser la fonction cercle en cochant les options "cercle par 2 points et rayon/diamètre" et "définir l'angle final à l'aide de l'angle delta". Tracer le l'arc de cercle en suivant l'ordre des clics comme sur l'image ci-dessus.



3-> Dans le menu dessin 2d modifier, utiliser "Diviser un élément", un clic sur l'arc de cercle puis entrer le nombre de divisions souhaitées (moi je mets 6) puis relier les points avec un tracé polygonal.



4-> Copier le tracé polygonal puis dans le modeleur 3D, le transformer en ligne 3D élément unique.

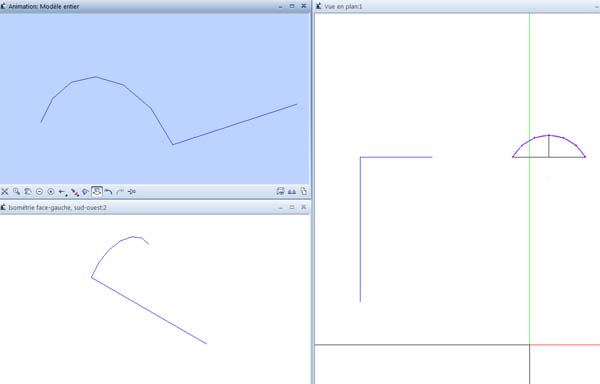

5-> Tourner l'élément sur un plan vertical puis tracer la longueur avec un ligne 3D.



6-> Volume de translation, prendre la ligne comme trajectoire puis l'arc de cercle comme contour. (répondre ok à le question)

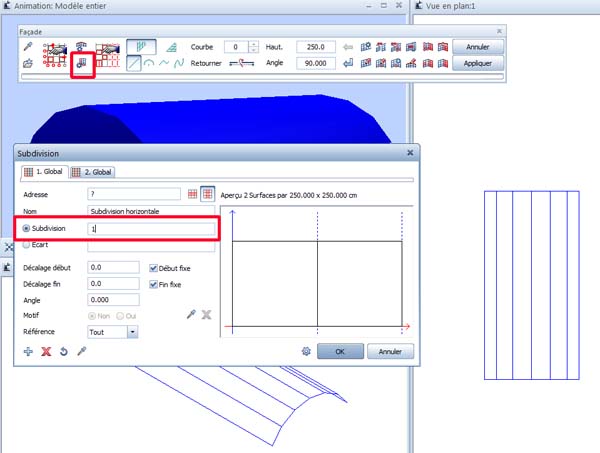

7-> Modeleur de façades, choisir un profil et régler les subdivisions sur 1 (les deux onglets).

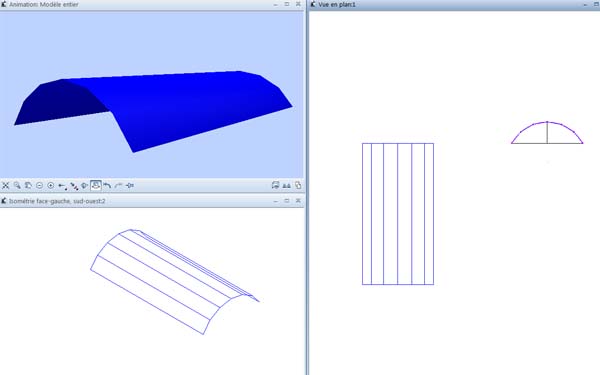

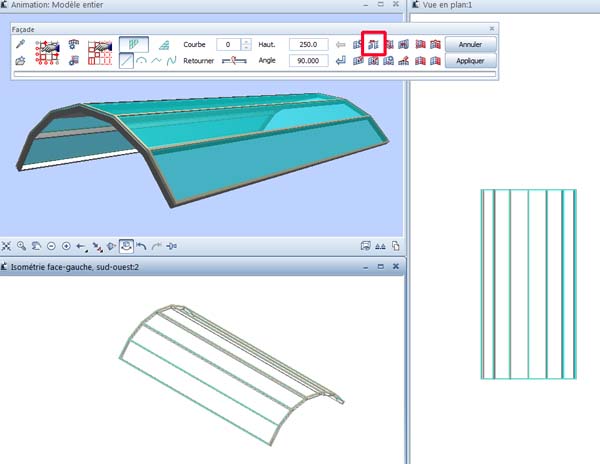

8-> Convertir volume en façade, un clic sur l'élément 3D puis appliquer.

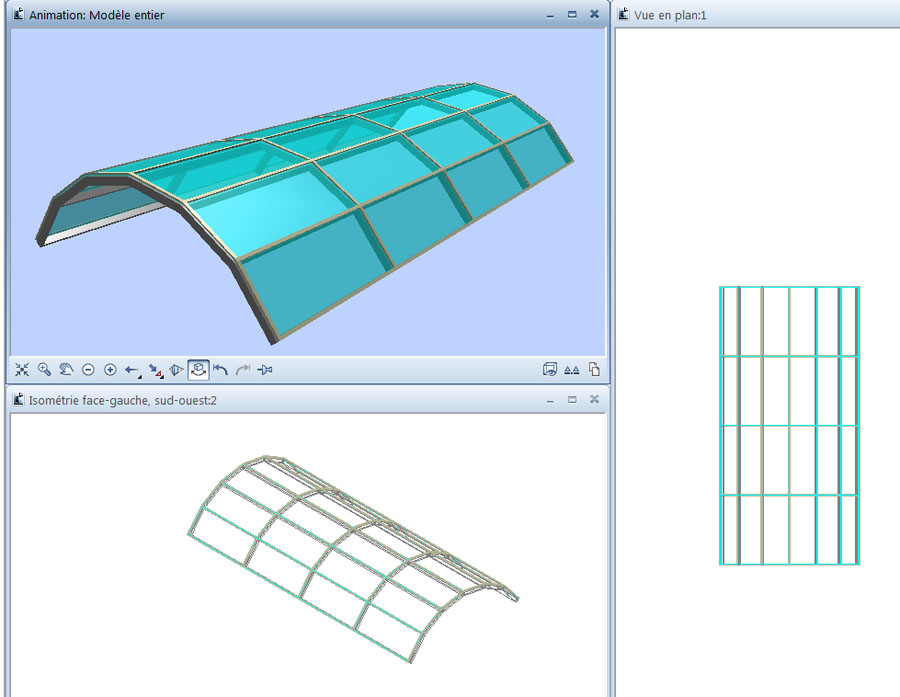

9-> Pour obtenir des subdivisions dans le sens de la longueur, retourner dans paramètres de subdivisions et entrer par exemple 4 au lieu de 1...



Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 152
Localisation: NIORT
Masculin

MessagePosté le: Mar 19 Mar 2013 - 12:32    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

Shocked tin le boulo pour faire une "simple" voute !

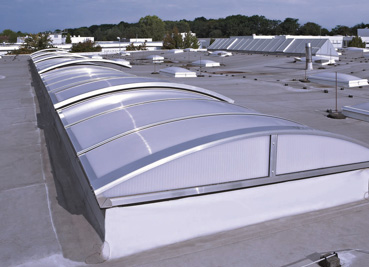

vous pouvez me donner des nom de fabricant de ce genre de voute que je regarde ça de plus près


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 681
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Mar 19 Mar 2013 - 12:43    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

non mais on peut juste faire cela avec une toiture en berceau aussi et peut être un poil plus vite , mais c'est très bien d'expliquer ce que l'on peut faire avec allplan et ce , de plusieurs façons différentes ...c'est le principe qui compte !


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
dead
Membre

Hors ligne

Inscrit le: 20 Déc 2011
Messages: 1 538
Localisation: 2 chèvres
Masculin

MessagePosté le: Mar 19 Mar 2013 - 12:55    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

pas mieux !

une toiture en berceau et des poutres c'est très rapide !


c'est pas faux !
Revenir en haut
ricil14
Membre

Hors ligne

Inscrit le: 09 Déc 2011
Messages: 933
Localisation: caen
Masculin

MessagePosté le: Mar 19 Mar 2013 - 13:17    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

Bien sûr bien sûr! Je n'ai pas compté mais en temps d' exé j'ai dû mettre 2 minutes p'etre 3.
Revenir en haut
sawouah
Membre

Hors ligne

Inscrit le: 14 Mar 2013
Messages: 599
Localisation: Lyon et Alentours
Féminin

MessagePosté le: Mar 19 Mar 2013 - 14:01    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

Wahhhhhh, merci pour toutes vos réponses!

Je vais commencer par la toiture en berceau, je ne m'en suis encore jamais servie!
Et puis ensuite je tente la technique de Ricil Wink


Olivier, comme fabricant il y a SIH ou encore ECODIS (on a le droit de citer des marques sur le forum au fait?)


---
c'est en forgeant que l'on devient forgeron
---
Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 152
Localisation: NIORT
Masculin

MessagePosté le: Mar 19 Mar 2013 - 14:16    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

oui oui tu peu citer des marques pas de problèmes .

ok je vais regarder si je trouve des docs ça m'interresse bien ce genre de produit Smile


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
sawouah
Membre

Hors ligne

Inscrit le: 14 Mar 2013
Messages: 599
Localisation: Lyon et Alentours
Féminin

MessagePosté le: Mar 19 Mar 2013 - 14:52    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

Tu es spécialisé dans quoi olivier?

Voici la technique de Ricil

L'inconvénient c'est que la voûte n'est pas fermée sur les cotés.
Pour ce que je dois en faire, ça ira très bien je ferais une ptite modif directement sur photosh!

Kristof, j'ai tenté mais je n'ai pas compris comment tu appliques la fonction mur ou autre sur le solide 3d une fois transformer en volume 3D en plan de référence.

Je dois encore tester les autres méthodes!!

merci encore


---
c'est en forgeant que l'on devient forgeron
---
Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 152
Localisation: NIORT
Masculin

MessagePosté le: Mar 19 Mar 2013 - 15:25    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

dans la maison individuel , j'ai parfois des clients qui veulent des dôme au dessus de leurs piscines intérieure privé Wink


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
Lemmy
Administrateur

Hors ligne

Inscrit le: 09 Déc 2011
Messages: 2 441
Localisation: Bordeaux
Masculin

MessagePosté le: Mar 19 Mar 2013 - 15:43    Sujet du message: Voute 3D - paramétrage modeleur de façade - RESOLU Répondre en citant

Finalement, y'a que des solutions
Vous allez voir qu'on va avoir droit à une smart de voûte prochainement... Very Happy
