volume 3D en plan de référence


Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
Navarro José
Membre

Hors ligne

Inscrit le: 17 Mar 2014
Messages: 458
Localisation: Rabat les Trois Seigneurs
Masculin

MessagePosté le: Mer 31 Oct 2018 - 15:16    Sujet du message: volume 3D en plan de référence Répondre en citant

Hello les allplaneuses et les allplaneurs
j'ai un plancher collaborant avec béton coulé sur bac acier. Donc le niveau inférieur de la dalle béton rempli les creux et les vides du bac acier. J'aimerai bien obtenir cette forme. J'y suis arrivé mais en bidouiilant. J'ai représenté le bac acier avec le smart part couverture de BCO avec les dimensions de mon choix. Ensuite avec une ligne 3D j'ai dessiné le profil en le "calquant" sur le smart BCO. Puis copier + décalage de la valeur de l'épaisseur du bac acier et avec ligne 3D, j'ai fermé la surface ainsi obtenue aux deux extrémités. J'ai extrudé cette surface pour obtenir un volume. Puis opération booléenne entre la dalle que j'ai convertie au préalable en volume 3D.

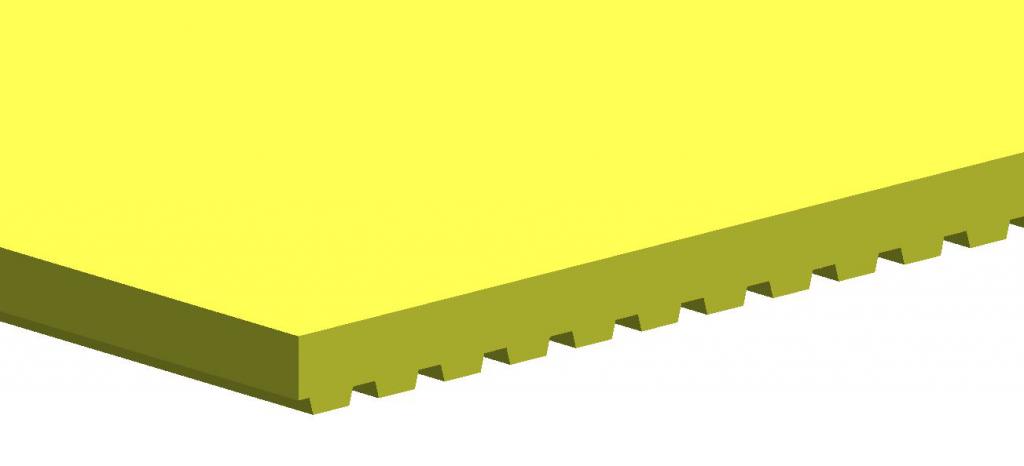

Et voilà ce que j'obtiens. Ca me va ce n'est pas la question.



Pensez vous qu'il y aurait une méthode plus simple Question


Ce serait chouette de pouvoir caler le bas de la dalle sur la surface supérieure du smart mais Allplan ne veux pas le faire


Un bonjour de l'ariégeois

Navarro José
Revenir en haut
Publicité






MessagePosté le: Mer 31 Oct 2018 - 15:16    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
bco
Modérateur

Hors ligne

Inscrit le: 23 Mar 2012
Messages: 5 394
Localisation: Toulouse
Masculin

MessagePosté le: Mer 31 Oct 2018 - 15:34    Sujet du message: volume 3D en plan de référence Répondre en citant

Passe en version 2019 !
Tu pourras définir une surface 3D composées de multiples polygones en surface de référence libre et ainsi définir que la face inférieure de ta dalle suive cette surface de référence tout en ayant la face supérieure associée à un plan de référence standard ou un autre plan libre.


Revenir en haut
Visiter le site web du posteur
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 7 278
Localisation: 46.14'38,77N - 5.58'59,61E
Masculin

MessagePosté le: Mer 31 Oct 2018 - 16:48    Sujet du message: volume 3D en plan de référence Répondre en citant

il t'aurais suffit de dessiner un bout de profil en 2D ..de le copier le nombre de fois nécessaire, de transformer le tout en lignes 3d puis en surface 3d et d'extruder en rentrant la dimension ...
toi tu as fais bien plus compliqué .. Shocked


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
Navarro José
Membre

Hors ligne

Inscrit le: 17 Mar 2014
Messages: 458
Localisation: Rabat les Trois Seigneurs
Masculin

MessagePosté le: Mer 31 Oct 2018 - 19:22    Sujet du message: volume 3D en plan de référence Répondre en citant

Donc il y a plus simple c'est parfait. Mais....
Par rapport à la suggestion de BCO, cela m’intéresse au plus haut point. Car j'ai installé Allplan 2019 et justement j'ai tenté la méthode BCO, mais ça n'a pas marché. Je vois ce qui a cloché entre l'ordi et la chaise.
Merci BCO, Merci Philc


Un bonjour de l'ariégeois

Navarro José
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 7 278
Localisation: 46.14'38,77N - 5.58'59,61E
Masculin

MessagePosté le: Mer 31 Oct 2018 - 20:03    Sujet du message: volume 3D en plan de référence Répondre en citant

oui Bertrand t’explique que l'on va pouvoir prendre n'importe quelle surface 3D pour s'en servir de plan de référence enfin dans la v2019
.
mais pour faire cette surface ou volume 3D la méthode dont je te parle est la plus rapide .. Wink


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
