Cotation de niveau


Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
IDEREA
Membre

Hors ligne

Inscrit le: 21 Juin 2012
Messages: 11
Localisation: 13640 La Roque d'Anthéron
Masculin

MessagePosté le: Mar 21 Aoû 2012 - 16:34    Sujet du message: Cotation de niveau Répondre en citant

Je voudrais coter les niveaux de plancher sur les coupes de niveau, avec les hauteur de plafond dans un cercle, un élément de cotation standard en architecture, mais je ne trouve pas de solution, à part tracer un cercle et mettre du texte dedans, ce qui est plutôt archaïque.
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Mar 21 Aoû 2012 - 16:34    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
alive
Membre

Hors ligne

Inscrit le: 17 Juil 2012
Messages: 256
Localisation: Pouzauges
Masculin

MessagePosté le: Mar 21 Aoû 2012 - 17:01    Sujet du message: Cotation de niveau Répondre en citant

tu veux dire en plan mettre le niveau du sol fini ? ou alors sur une coupe mettre le niveau de chaque étage ?
Revenir en haut
IDEREA
Membre

Hors ligne

Inscrit le: 21 Juin 2012
Messages: 11
Localisation: 13640 La Roque d'Anthéron
Masculin

MessagePosté le: Mar 21 Aoû 2012 - 17:38    Sujet du message: Cotation de niveau Répondre en citant

Sur un plan, mettre le niveau fini, ou brut, et la hauteur sous faux plafond
Revenir en haut
Visiter le site web du posteur
archi
Membre

Hors ligne

Inscrit le: 04 Jan 2012
Messages: 21

MessagePosté le: Mar 21 Aoû 2012 - 18:49    Sujet du message: Cotation de niveau Répondre en citant

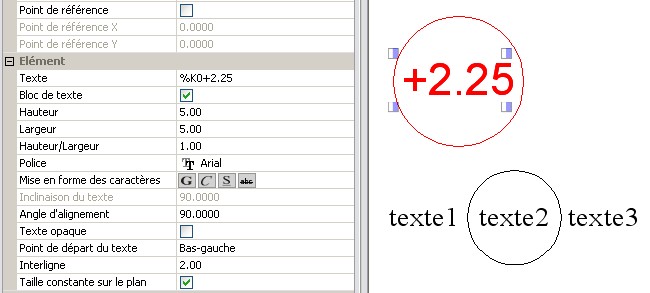

Pour réaliser un texte dans un cercle : il suffit de précéder le texte par %K0 "pourcentage K majuscule Zéro ".
Exemple : %K0+2.50


Dans le cas ou une partie du texte doit être encerclé il suffit de marquer le début par %K0 et la fin par %KE
Exemple : texte1 %K0 texte2 %KE texte3


Le cercle s’ajuste automatiquement à la taille du texte


j'ai posté la même réponse sur allplan connect





Les membres suivants remercient archi pour ce message :
olivier1 (21/08/12), Edwind (22/08/12), Graphitus (22/08/12), .M. (24/11/15)
Revenir en haut
IDEREA
Membre

Hors ligne

Inscrit le: 21 Juin 2012
Messages: 11
Localisation: 13640 La Roque d'Anthéron
Masculin

MessagePosté le: Mer 22 Aoû 2012 - 09:01    Sujet du message: Cotation de niveau Répondre en citant

J'aurais voulu une cotation automatique, qui récupèrerait les paramétrage de hauteur.
Revenir en haut
Visiter le site web du posteur
alive
Membre

Hors ligne

Inscrit le: 17 Juil 2012
Messages: 256
Localisation: Pouzauges
Masculin

MessagePosté le: Mer 22 Aoû 2012 - 09:15    Sujet du message: Cotation de niveau Répondre en citant

il faut chercher du côté des annotations personnalisées dans ARCHITECTURE > PIECES / SURFACES / ETAGES. je ne me suis pas penché dessus mais ça doit être dedans
Revenir en haut
dead
Membre

Hors ligne

Inscrit le: 20 Déc 2011
Messages: 1 581
Localisation: 2 chèvres
Masculin

MessagePosté le: Mar 28 Aoû 2012 - 12:18    Sujet du message: Cotation de niveau Répondre en citant

pourquoi tu prends pas l'outil de cotation de niveau ? on peut avoir la cote dans un cercle.


c'est pas faux !
Revenir en haut
dead
Membre

Hors ligne

Inscrit le: 20 Déc 2011
Messages: 1 581
Localisation: 2 chèvres
Masculin

MessagePosté le: Mar 28 Aoû 2012 - 14:04    Sujet du message: Cotation de niveau Répondre en citant

alive viens de m'expliquer que c'est en plan que tu veux coter, j'avais pas compris.

tu utilises l'outil pièce ?


c'est pas faux !
Revenir en haut
Richy
Invité

Hors ligne




MessagePosté le: Mer 31 Oct 2012 - 23:21    Sujet du message: Cotation de niveau Répondre en citant

creer un annotaiton personnalisé:
1/ module 3d => creation liste=> bouton annotation personnalisé
2/ bt Attribut => Metre architectture (tableua gauche) BI ou BS (tableau droite) => ok
3/ format F 8.3 => unite m + affichage signe + ok
4/ cadre : ronde +ok
5/ poser sur le calque
6/ => bouton annotation personnalisé => bt  DéfSsM
7/ select l'annotation (celui posé sur le calque) + pt de référence
8/ sauvegarder dans une liste
dessiner un elem puis clik droit => annoter => bt annotation perso. => chercher l'annotation enregistré et le tour est joué
Les membres suivants remercient Anonymous pour ce message :
LEMARIE (03/11/12)
Revenir en haut
EASA
Membre

Hors ligne

Inscrit le: 01 Avr 2012
Messages: 192
Localisation: Euskal Herria
Masculin

MessagePosté le: Sam 3 Nov 2012 - 09:33    Sujet du message: Cotation de niveau Répondre en citant

Merci.... Okay


If I drink alcohol, I am alcoholic.
If I drink fanta... am I fantastic ?
