Percement visible en 3D, mais masqué en 2D


Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
DidierZ
Membre

Hors ligne

Inscrit le: 13 Jan 2012
Messages: 409
Localisation: Grand-Duché de Luxembourg
Masculin

MessagePosté le: Mar 31 Jan 2017 - 10:41    Sujet du message: Percement visible en 3D, mais masqué en 2D Répondre en citant

Bonjour à tous,

Tout est dans le titre....

Une astuce pour avoir les percements en 3D, mais que la vue en plan ne soit pas un gruyère ?

Les tests faits et non concluants :

1- Percement dans un autre layer : le trou reste
2- ajout d'une hachure dans le trou : trop long à faire, car 2 passage sur chaque percement
3- ajout d'une hachure encodée sous forme de macros : la hachure ne s'adapte pas dans toutes les directions et elle prend comme point de départ le 0.0.0 du percement, donc décalage.


Je suis preneur de toutes les idées ;-)


Bonne journée à tous.


Amicalement,

Didier
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Mar 31 Jan 2017 - 10:41    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Paul2
Membre

Hors ligne

Inscrit le: 08 Sep 2016
Messages: 101
Localisation: Paris
Masculin

MessagePosté le: Mar 31 Jan 2017 - 10:44    Sujet du message: Percement visible en 3D, mais masqué en 2D Répondre en citant

Faire 2 bâtiment ^^un percé, l'autre non ...
Revenir en haut
DidierZ
Membre

Hors ligne

Inscrit le: 13 Jan 2012
Messages: 409
Localisation: Grand-Duché de Luxembourg
Masculin

MessagePosté le: Mar 31 Jan 2017 - 10:48    Sujet du message: Percement visible en 3D, mais masqué en 2D Répondre en citant

Ok Paul2,

Mais bonjour le boulot et surtout le maintient des 2 projet en concordances.....


Amicalement,

Didier
Revenir en haut
Visiter le site web du posteur
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 6 081
Localisation: 46.14'38,77N - 5.58'59,61E
Masculin

MessagePosté le: Mar 31 Jan 2017 - 11:08    Sujet du message: Percement visible en 3D, mais masqué en 2D Répondre en citant

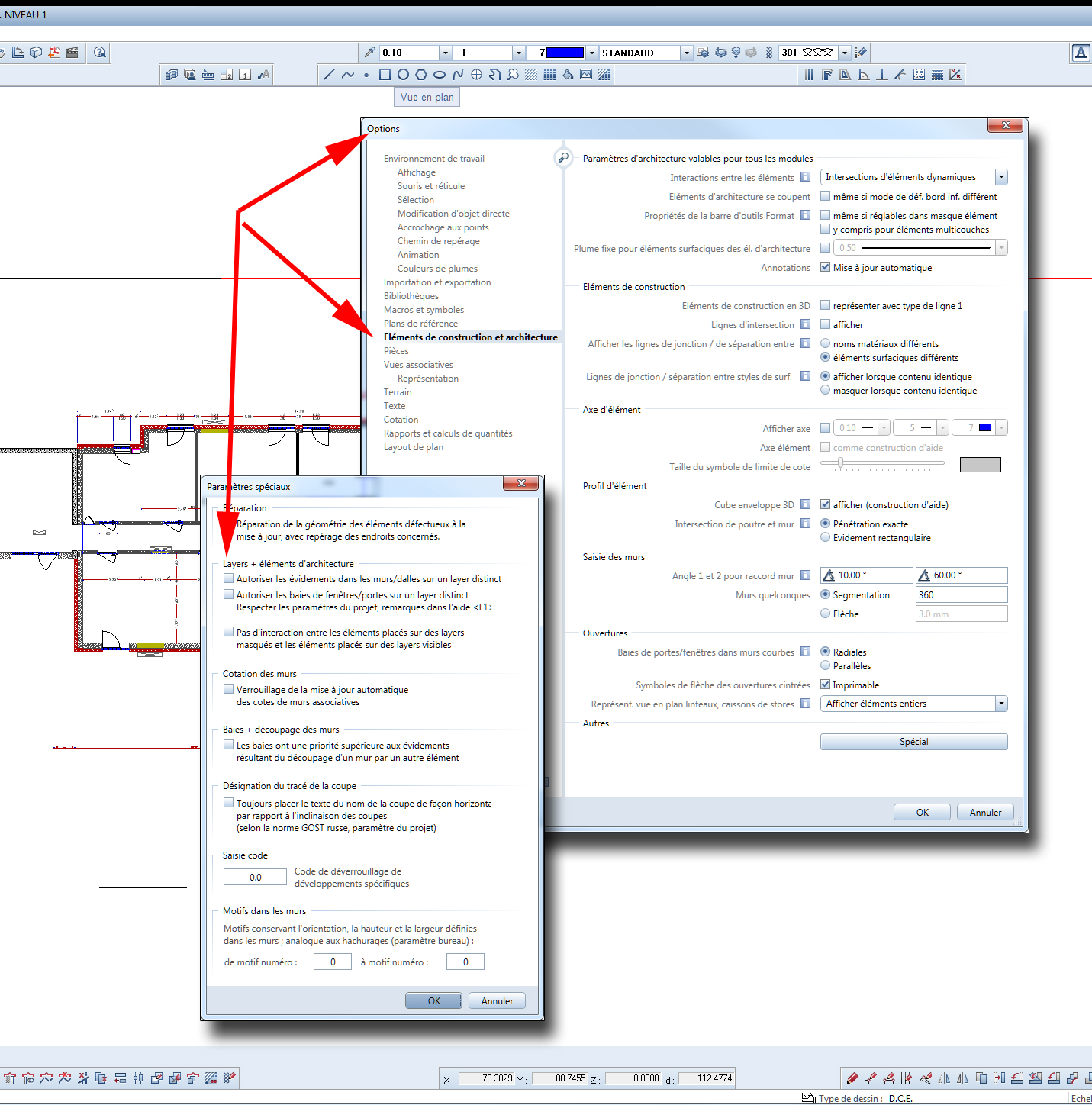

peut etre comme cela :
