MessagePosté le: Jeu 12 Jan 2017 - 17:53    Sujet du message: Ligne d'éléments Répondre en citant

Bonjour à tous,

Existe-t-il une fonction pour pouvoir créer des lignes d'éléments ? en dessin 2D
Exemple : dessiner des clôtures sur plan masse



Il y a bien la solution du garde-corps mais apparemment, celui-ci ne retransmet pas les remplissages

Merci
Revenir en haut
Publicité






MessagePosté le: Jeu 12 Jan 2017 - 17:53    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
bco
Modérateur

Hors ligne

Inscrit le: 23 Mar 2012
Messages: 4 713
Localisation: Toulouse
Masculin

MessagePosté le: Jeu 12 Jan 2017 - 18:11    Sujet du message: Ligne d'éléments Répondre en citant

Les lignes de motif ?
Regarde dans l'assistant "Hachures-Motifs" de Dessin 2D de wizYsmart express.
Tu y trouveras des exemples...


Revenir en haut
Visiter le site web du posteur
Laorans
Membre

Hors ligne

Inscrit le: 07 Mar 2012
Messages: 307
Localisation: BRETAGNE

MessagePosté le: Jeu 12 Jan 2017 - 20:02    Sujet du message: Ligne d'éléments Répondre en citant

Ok

Comment différencier le motif linéaire d'une ligne pour suppression ?
Revenir en haut
bco
Modérateur

Hors ligne

Inscrit le: 23 Mar 2012
Messages: 4 713
Localisation: Toulouse
Masculin

MessagePosté le: Jeu 12 Jan 2017 - 20:06    Sujet du message: Ligne d'éléments Répondre en citant

C'est-à-dire ?... Shocked
Qu'appelles-tu "ligne pour suppression" ?


Revenir en haut
Visiter le site web du posteur
Laorans
Membre

Hors ligne

Inscrit le: 07 Mar 2012
Messages: 307
Localisation: BRETAGNE

MessagePosté le: Jeu 12 Jan 2017 - 20:27    Sujet du message: Ligne d'éléments Répondre en citant

Si je veux supprimer le motif linéaire qui est confondu avec une ligne 2D, y a t-il un philtre pour différencier les 2 éléments ?

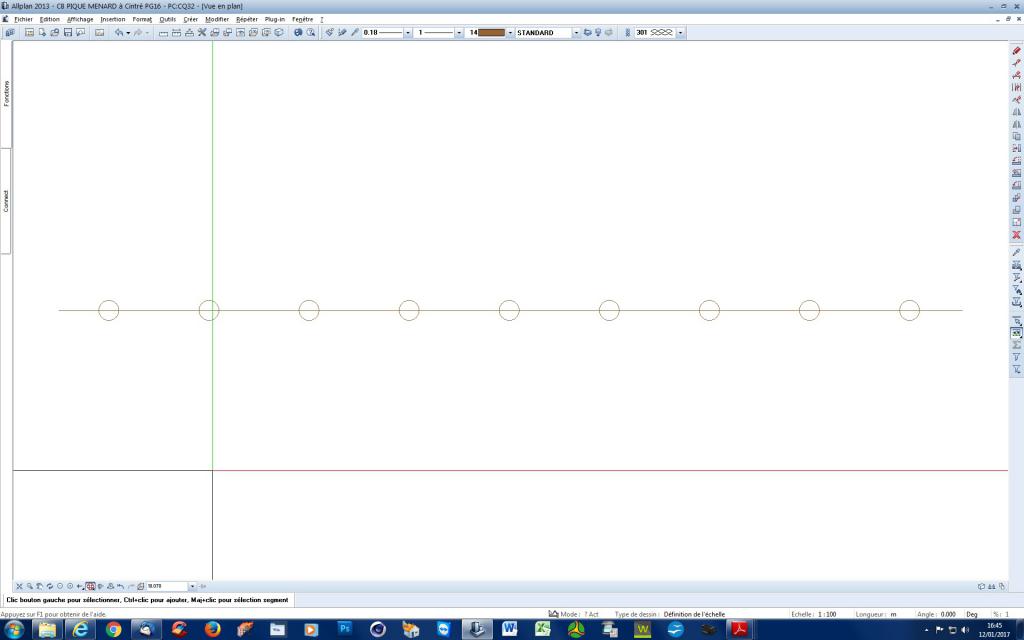

Ci-dessous, le motif linéaire est confondu avec la ligne rouge. Comment ne supprimer que le motif linéaire ?

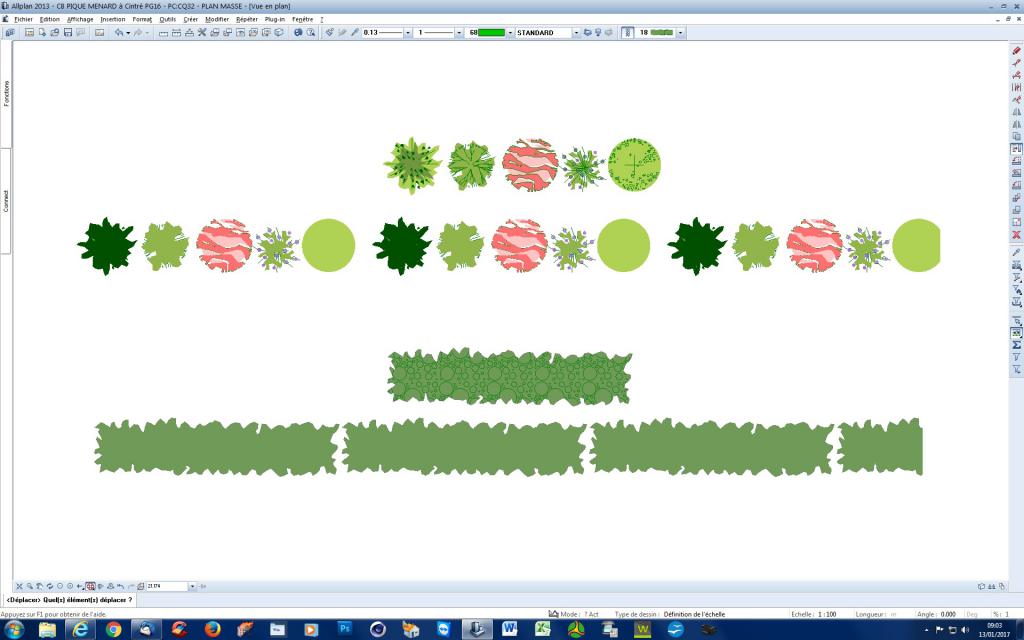

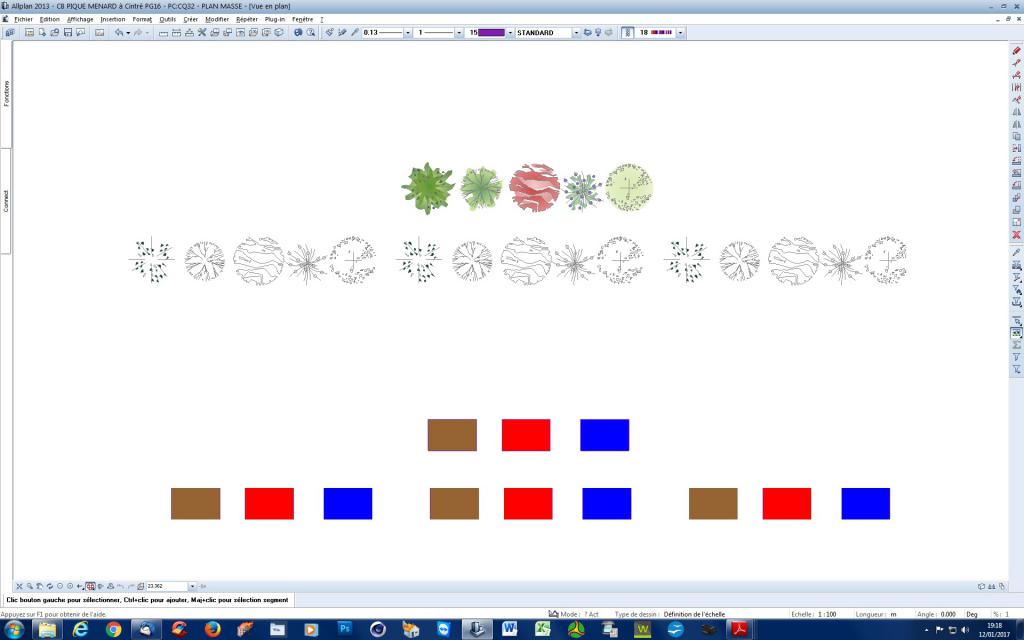

D'autre part, en créant des motifs, certains enregistrent bien les remplissages et d'autres non !!!

Revenir en haut
bco
Modérateur

Hors ligne

Inscrit le: 23 Mar 2012
Messages: 4 713
Localisation: Toulouse
Masculin

MessagePosté le: Ven 13 Jan 2017 - 00:16    Sujet du message: Ligne d'éléments Répondre en citant

1- Utilise le filtre de couleur et prends tout sauf le rouge ("<>").

2- Les remplissages dégradés ne doivent pas être pris en compte contrairement aux remplissages uniformes.


Revenir en haut
Visiter le site web du posteur
DidierZ
Membre

Hors ligne

Inscrit le: 13 Jan 2012
Messages: 473
Localisation: Grand-Duché de Luxembourg
Masculin

MessagePosté le: Ven 13 Jan 2017 - 08:27    Sujet du message: Ligne d'éléments Répondre en citant

Salut,

Il existe un filtre spécial pour les motifs linéaires : "Filtrer selon la propriété motif linéaire".

SINON :

Il existe aussi la fonction "Activer/Désactiver l'option de sélection pour les éléments ambigus", si elle est enclenchée, elle propose un "tableau" dans lequel elle permet de choisir les éléments à prendre en compte, de plus, elle fait clignoter l'élément sélectionné.


Petit truc : si tu ne veux pas aller chercher le bon numéro de ton motif linéaire, tu choisis le premier et tu coches ensuite : "<>", comme cela il prendra tous les motif autre que le numéro 1.


Pour tes remplissages, il te suffit de mettre 2 remplissages en changeant la teinte, car comme le dit "bco", Les dégradés ne sont pas pris en compte.


Amicalement,

Didier
Revenir en haut
Visiter le site web du posteur
Laorans
Membre

Hors ligne

Inscrit le: 07 Mar 2012
Messages: 307
Localisation: BRETAGNE

MessagePosté le: Ven 13 Jan 2017 - 10:27    Sujet du message: Ligne d'éléments Répondre en citant

bco a écrit:
1- Utilise le filtre de couleur et prends tout sauf le rouge ("<>"). ?

2- Les remplissages dégradés ne doivent pas être pris en compte contrairement aux remplissages uniformes.

Un autre petit truc...lors de la création des motifs linéaires, les remplissages masquent les lignes ou autres motifs



Il existe aussi la fonction "Activer/Désactiver l'option de sélection pour les éléments ambigus", si elle est enclenchée, elle propose un "tableau" dans lequel elle permet de choisir les éléments à prendre en compte, de plus, elle fait clignoter l'élément sélectionné.
Bien l'astuce

Merci pour tous ces conseils...13 ans d'Allplan et, je découvre les motifs linéaires...et, il y a encore certainement pleins de fonctions que je ne connais pas ou ne maîtrise pas...
Revenir en haut
DidierZ
Membre

Hors ligne

Inscrit le: 13 Jan 2012
Messages: 473
Localisation: Grand-Duché de Luxembourg
Masculin

MessagePosté le: Ven 13 Jan 2017 - 10:33    Sujet du message: Ligne d'éléments Répondre en citant

On en apprend tous les jours

Pour ce qu'à dit bco, en bas du filtre de sélection, tu as un "=" et un "<>". Donc comme ta ligne 2D est rouge ==> tu dis a Allplan de prendre tout, SAUF le rouge, ce qui revient a dire : le motif linéaire qui est sur la ligne 2D.

Pour ce qui est des traits masqué par les remplissage, il te suffit de mettre les remplissages en arrière plan.


Amicalement,

Didier
Revenir en haut
Visiter le site web du posteur
DidierZ
Membre

Hors ligne

Inscrit le: 13 Jan 2012
Messages: 473
Localisation: Grand-Duché de Luxembourg
Masculin

MessagePosté le: Ven 13 Jan 2017 - 10:35    Sujet du message: Ligne d'éléments Répondre en citant

Je précise que c'est lors de la création du motif que tu dois lui mettre les remplissages en arrière plan, tu as une fonction exprès pour faire cela dans la partie création de motif.


Amicalement,

Didier
Revenir en haut
Visiter le site web du posteur
Laorans
Membre

Hors ligne

Inscrit le: 07 Mar 2012
Messages: 307
Localisation: BRETAGNE

MessagePosté le: Ven 13 Jan 2017 - 11:37    Sujet du message: Ligne d'éléments Répondre en citant

Pour ce qu'à dit bco, en bas du filtre de sélection, tu as un "=" et un "<>". Donc comme ta ligne 2D est rouge ==> tu dis a Allplan de prendre tout, SAUF le rouge, ce qui revient a dire : le motif linéaire qui est sur la ligne 2D. Mais, je ne vois pas le filtre couleur

Autre petit souci...après, je passe à autre chose

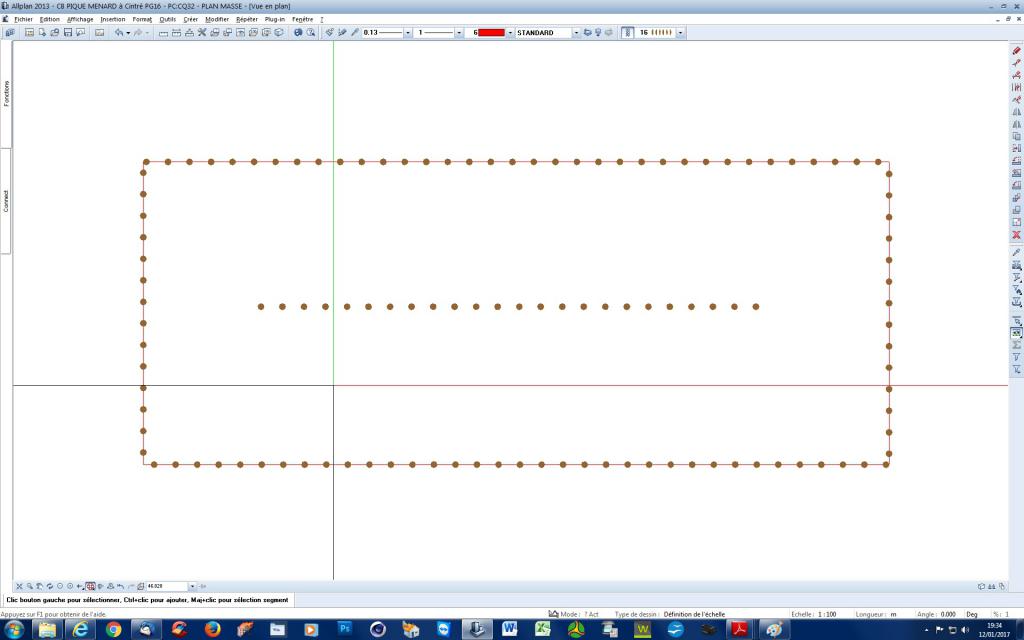

Cela concerne les raccords des motifs linéaires. J'ai essayé de décrypter l'aide mais, sans succès


Le motif a bien été créé avec des polylignes comme indiqué dans l'aide mais, je n'obtiens pas le résultat espéré
Revenir en haut
DidierZ
Membre

Hors ligne

Inscrit le: 13 Jan 2012
Messages: 473
Localisation: Grand-Duché de Luxembourg
Masculin

MessagePosté le: Ven 13 Jan 2017 - 12:08    Sujet du message: Ligne d'éléments Répondre en citant

Tu trouveras les filtres dans : Affichage/Assistant filtres....

Pour les raccords, c'est assez intuitif quand même, surtout qu' Allplan te montre le résultat de ton choix avant même que tu ne dessines.... joues aussi ou en même temps avec "Position"


Amicalement,

Didier
Revenir en haut
Visiter le site web du posteur
Laorans
Membre

Hors ligne

Inscrit le: 07 Mar 2012
Messages: 307
Localisation: BRETAGNE

MessagePosté le: Ven 13 Jan 2017 - 13:04    Sujet du message: Ligne d'éléments Répondre en citant

DidierZ a écrit:
Tu trouveras les filtres dans : Affichage/Assistant filtres....OK

Pour les raccords, c'est assez intuitif quand même, surtout qu' Allplan te montre le résultat de ton choix avant même que tu ne dessines.... joues aussi ou en même temps avec "Position"

oui Allplan me montre bien le résultat avant de dessiner mais, lorsque que je trace mon motif linéaire, le résultat n'est pas celui-ci !!!
je vais continuer à chercher...
Revenir en haut
Vince
Membre

Hors ligne

Inscrit le: 23 Oct 2012
Messages: 180
Masculin

MessagePosté le: Lun 16 Jan 2017 - 10:20    Sujet du message: Ligne d'éléments Répondre en citant

Pour les raccords, il faut utilisé la fonction "Tracé polygonal"
Revenir en haut
Laorans
Membre

Hors ligne

Inscrit le: 07 Mar 2012
Messages: 307
Localisation: BRETAGNE

MessagePosté le: Lun 16 Jan 2017 - 10:53    Sujet du message: Ligne d'éléments Répondre en citant

Vince a écrit:
Pour les raccords, il faut utilisé la fonction "Tracé polygonal"

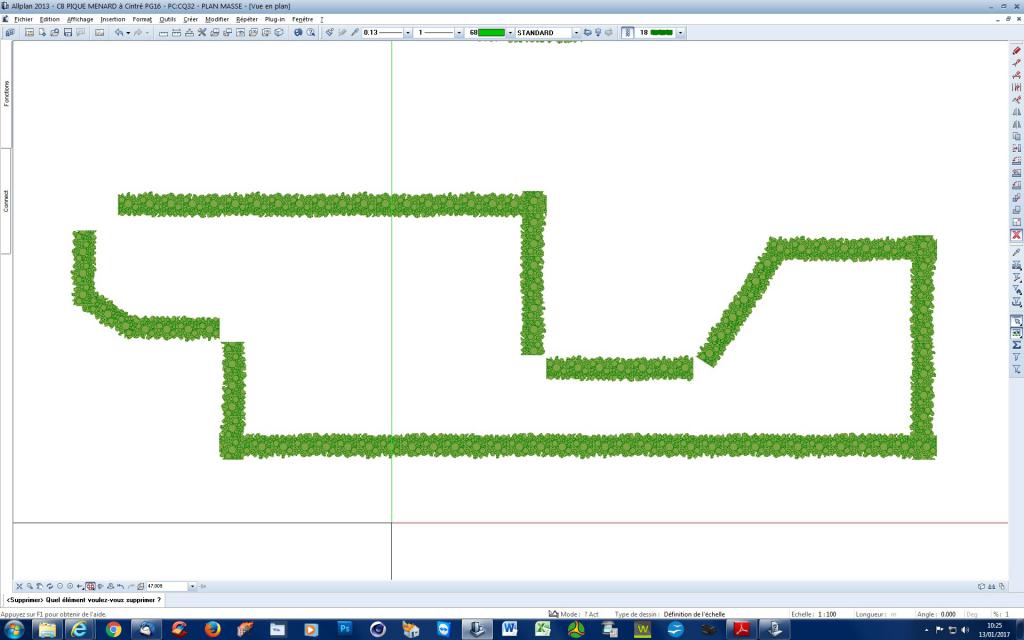

C'est bien le cas dans l'exemple du dessin de la haie
Revenir en haut
