Mur en pente.
Aller à la page: <  1, 2, 3  >

Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
Navarro José



Inscrit le: 17 Mar 2014
Messages: 243

MessagePosté le: Ven 30 Sep 2016 - 10:30    Sujet du message: Mur en pente. Répondre en citant

Revue du message précédent :

Hello les allplaneurses et les allplaneurs
moi j'aurais posé un garde corps qui serait un mur qui peut recevoir un couronnement où tout autre chose
Un bonjour de l'ariégeois
Revenir en haut
Publicité






MessagePosté le: Ven 30 Sep 2016 - 10:30    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 662
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Ven 30 Sep 2016 - 10:57    Sujet du message: Mur en pente. Répondre en citant

sur le coup faut que tu nous expliques comment tu fais un GC horizontal en bas et en pente au dessus ..
je ne vois pas perso mais je ne sais pas tout ..donc ton explication serait la bienvenue José... Okay


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
Navarro José
Membre

Hors ligne

Inscrit le: 17 Mar 2014
Messages: 243
Localisation: Rabat les Trois Seigneurs
Masculin

MessagePosté le: Ven 30 Sep 2016 - 14:56    Sujet du message: Mur en pente. Répondre en citant

Hello allplaneur PHILC

Notre allplaneur Benzevo demande:

Je voudrai faire un muret le long d'une allée d'accès à la maison.
Seulement j'ai un départ à 1.09M "d'altitude" pour arriver à 2.50M.

Pour moi ce muret à la même hauteur tout le long de l'allée qui elle est en pente.
Dans ce cas le GC c'est bon.

Mais peut être ai je mal compris le souhait.

Un bonjour de l'ariégeois


Un bonjour de l'ariégeois

Navarro José
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 662
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Ven 30 Sep 2016 - 15:03    Sujet du message: Mur en pente. Répondre en citant

ben en fait sur l'image (même si elle est petite Mr. Green ) on voit bien que le mur est droit en bas et en pente sur le dessus ... Wink
mais j'ai aussi peut être mal compris ..quant a à ta solution elle va aussi lorsque le mur suit une pente de terrain...et du coup tu peux faire aussi les GC dessus le mur..


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 146
Localisation: NIORT
Masculin

MessagePosté le: Ven 30 Sep 2016 - 22:10    Sujet du message: Mur en pente. Répondre en citant

Je vous propose ma solution smartpart Smile
http://allplan.leforum.eu/t3680-Smartpart-Mur-hauteur-variable.htm#p40164


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
Mazariaty
Membre

Hors ligne

Inscrit le: 15 Déc 2011
Messages: 412
Localisation: Languedoc-Roussillon
Masculin

MessagePosté le: Sam 1 Oct 2016 - 07:40    Sujet du message: Mur en pente. Répondre en citant

Hello,

Pour ces éléments de construction atypiques, je partirai par la constitution d'une "matrice" en volumes 3D qui s'ajuste aux élements.
Puis transformation des volumes 3D en plans de référence.

Ensuite c'est un jeu d'enfant pour coller les modules archi (murs, fondations, raidisseurs, etc) à ces nouveaux plans de référence.

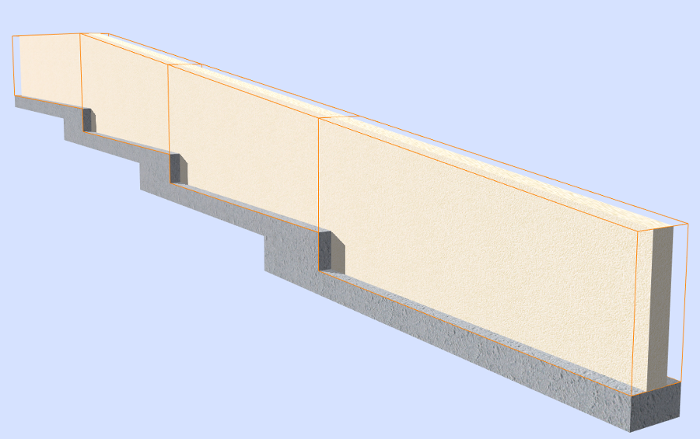

L'image ci-dessous est plus complexe par rapport à l'ouvrage de Benzevo (Mr BEAN qui fait du BIM - j'en suis fan Okay ) puisqu'il introduit la notion de redans de fondation.


Les plans de référence obtenus ici sont surlignés en orange.

A vous de quantifier comme vous voulez avec les listes made in Allplan.


Une petite collation s'impose avant d'attaquer ferme - ;-)

Dernière édition par Mazariaty le Sam 1 Oct 2016 - 12:40; édité 4 fois
Revenir en haut
Visiter le site web du posteur
Benzevo
Membre

Hors ligne

Inscrit le: 31 Aoû 2016
Messages: 93
Localisation: Moselle
Masculin

MessagePosté le: Sam 1 Oct 2016 - 08:41    Sujet du message: Mur en pente. Répondre en citant

Navarro José a écrit:
...
Pour moi ce muret à la même hauteur tout le long de l'allée qui elle est en pente
...


Effectivement, le mur fait 0.80M de hauteur sur toute la longueur.



http://www.goclecd.fr/?mref=fred-benzevo
Revenir en haut
Visiter le site web du posteur
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 662
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Sam 1 Oct 2016 - 12:12    Sujet du message: Mur en pente. Répondre en citant

Oui donc plan de référence quoi 😉


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
Navarro José
Membre

Hors ligne

Inscrit le: 17 Mar 2014
Messages: 243
Localisation: Rabat les Trois Seigneurs
Masculin

MessagePosté le: Mar 4 Oct 2016 - 08:18    Sujet du message: Mur en pente. Répondre en citant

Hello les allplaneuses et les allplaneurs

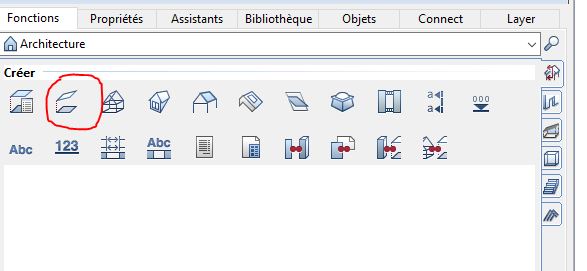

A toute fin utile avec l'outil plan de référence quelconques Allplan nous permet de réaliser ce type de mur.



nous pouvons ainsi construire des murs multi couches avec le haut et/ou le bas "en pente" avec des couches ayant différentes hauteurs et des inclinaisons différenciées

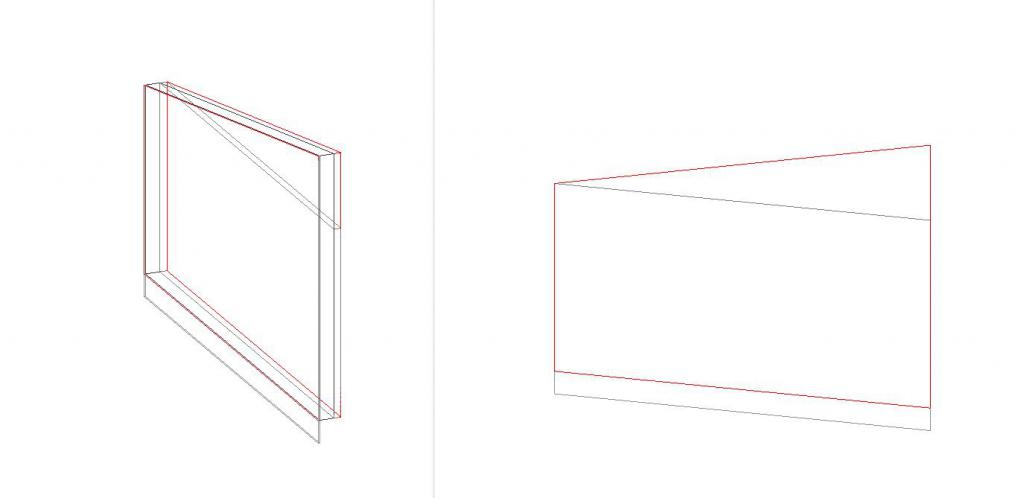

en rouge le plan de référence qui a servi pour cet exemple.

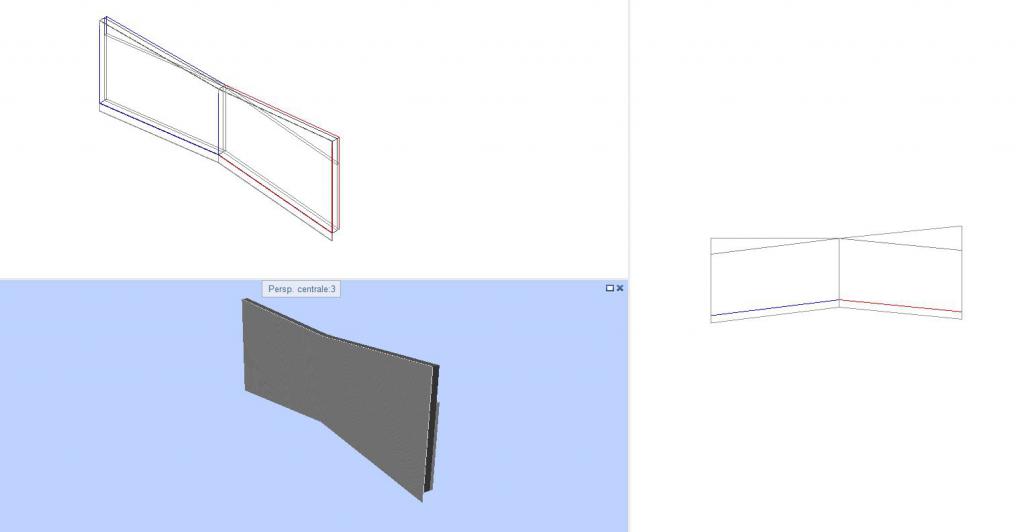

ou bien cela avec en bleu le deuxième plan de référence quelconque




Un bonjour de l'Ariégeois


Un bonjour de l'ariégeois

Navarro José
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 662
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Mar 4 Oct 2016 - 08:23    Sujet du message: Mur en pente. Répondre en citant

Shocked


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
Navarro José
Membre

Hors ligne

Inscrit le: 17 Mar 2014
Messages: 243
Localisation: Rabat les Trois Seigneurs
Masculin

MessagePosté le: Mar 4 Oct 2016 - 11:23    Sujet du message: Mur en pente. Répondre en citant




Un bonjour de l'ariégeois

Navarro José
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 662
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Mar 4 Oct 2016 - 11:34    Sujet du message: Mur en pente. Répondre en citant

Mr. Green Very Happy


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
Dominici Gilles
Membre

Hors ligne

Inscrit le: 13 Déc 2011
Messages: 66
Localisation: Bastia
Masculin

MessagePosté le: Mar 4 Oct 2016 - 11:36    Sujet du message: Mur en pente. Répondre en citant

Bonjour,
Il est certain que les plans de références quelconques, les plans de toitures ainsi que les plans de références standards restent la base pour dimensionner un objet architectural. Mais il me semble utile de savoir que l'on peut utiliser d'autres référentiels (lignes 3D, escaliers, objet 3D, etc...) pour arriver au même résultat.

Gilles


Gilles
Les membres suivants remercient Dominici Gilles pour ce message :
Benzevo (04/10/16)
Revenir en haut
Navarro José
Membre

Hors ligne

Inscrit le: 17 Mar 2014
Messages: 243
Localisation: Rabat les Trois Seigneurs
Masculin

MessagePosté le: Mar 4 Oct 2016 - 12:12    Sujet du message: Mur en pente. Répondre en citant

Tout à fait allplaneur Gilles
Il fait bon sur la Montagne dans la mer ?


Un bonjour de l'ariégeois

Navarro José
Revenir en haut
Graphitus
Membre

Hors ligne

Inscrit le: 16 Jan 2012
Messages: 520
Localisation: VDMarnie
Masculin

MessagePosté le: Mar 4 Oct 2016 - 12:32    Sujet du message: Mur en pente. Répondre en citant

Même en 2012 on se posait la question : Smile

http://allplan.leforum.eu/t182-creer-un-mur-oblique.htm
Revenir en haut
Benzevo
Membre

Hors ligne

Inscrit le: 31 Aoû 2016
Messages: 93
Localisation: Moselle
Masculin

MessagePosté le: Mar 4 Oct 2016 - 12:53    Sujet du message: Mur en pente. Répondre en citant

Ah ben je ne l'avais pas trouvé celui là.



http://www.goclecd.fr/?mref=fred-benzevo
Revenir en haut
