MessagePosté le: Jeu 22 Sep 2016 - 17:01    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

Bonjour,

Voici donc ma première demande :

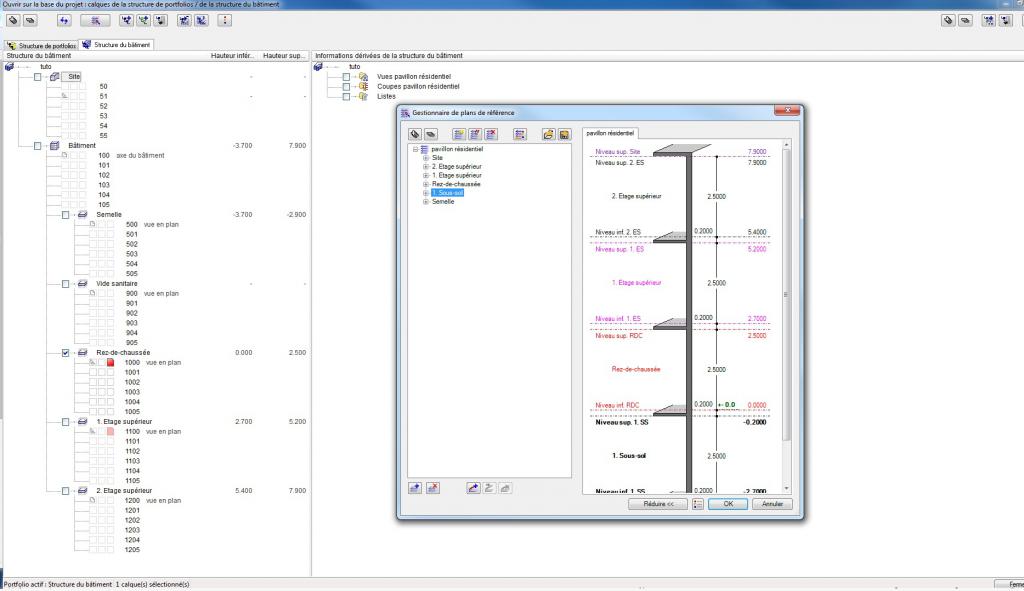

j'ai crée une structure de projet (voir ci dessous)

Sous sol => envisager en vide sanitaire (a moins qu'il est une fonction spécial ?)
rez de chaussé => rez de chaussé.
R+1 => R+1
R+2 => acrotère de la toiture terrasse.

Pour le moment je n'ai que fais les plans généraux soit :
- les murs extérieurs avec les ouvertures.
- les cloisons de 10 cm avec les portes intérieures
- implantation des appareil sanitaires
- implantation d'un escalier mais la j'aurais besoin de votre aide car j'ai réussi mais je n'ai pas vraiment compris comment j'ai fais.

Ci joint les différents plans réalisés :

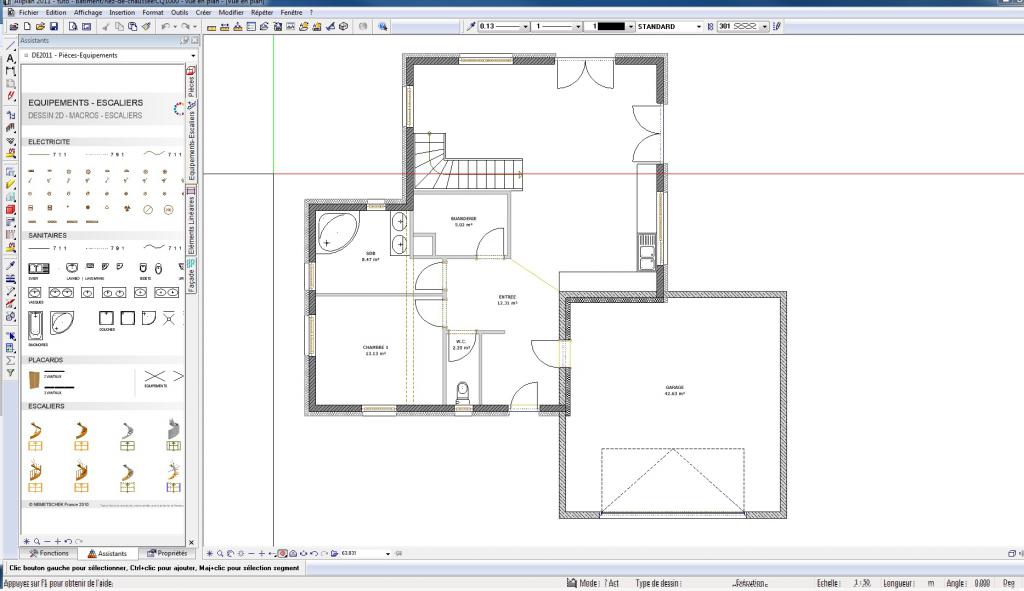

plan du RDC :

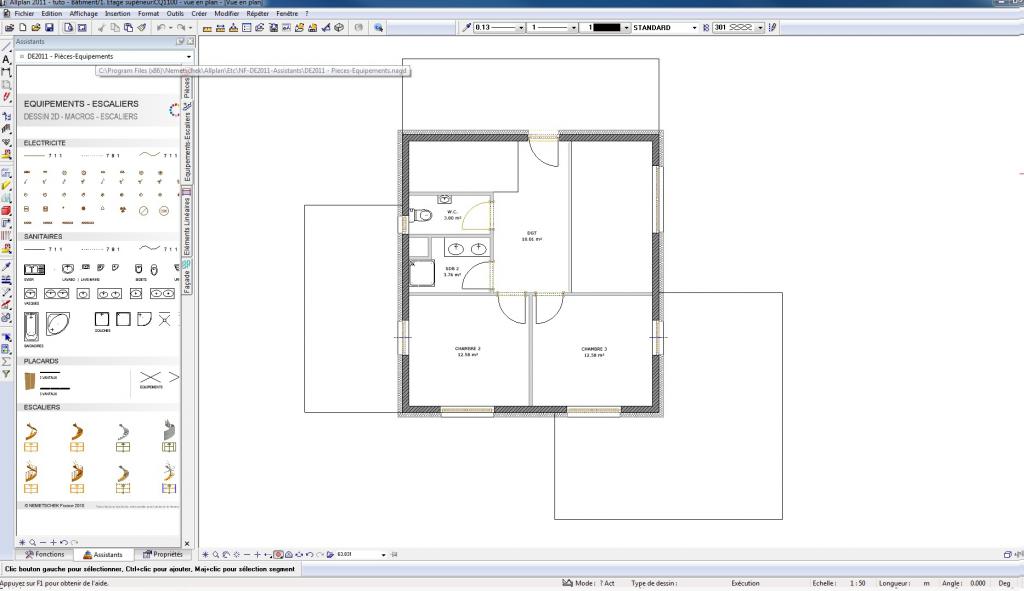

plan de l'étage :

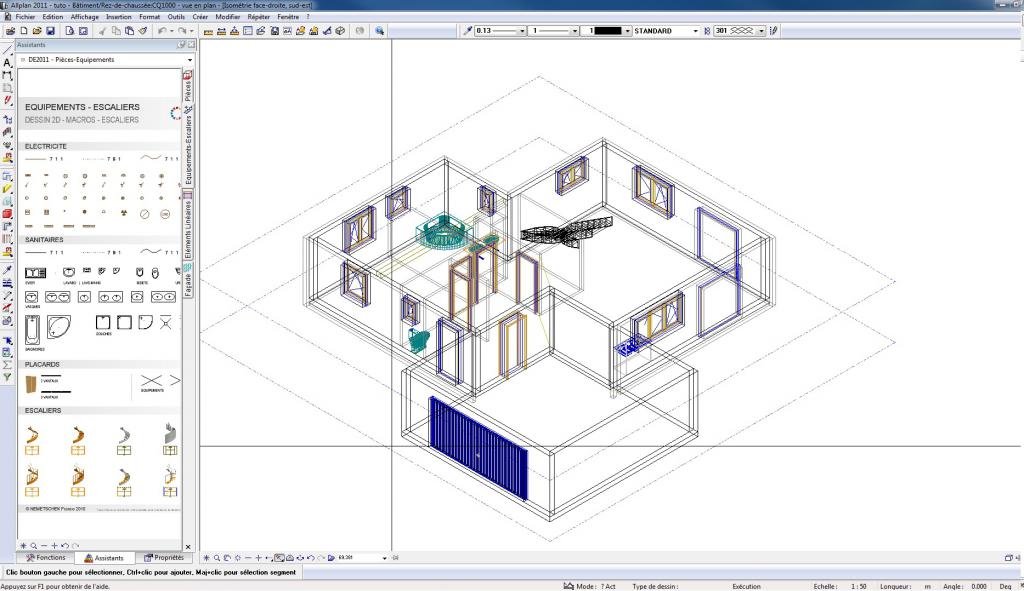

Vu 3D du RDC :

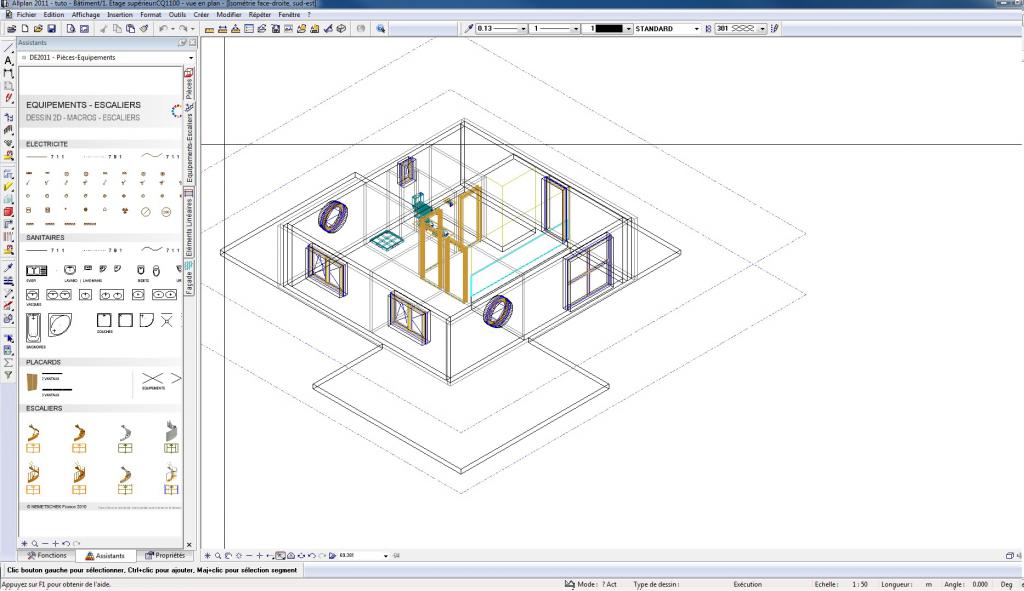

Vu 3D de l'étage :


Voila j'aimerais votre avis pour savoir si ce que j'ai fais est correcte.
Dalle de 20 cm d'épaisseur pour le RDC et le R+1
Mur extérieur : mur briques de 20 cm + isolation extérieure de 14 cm (crépis compris)
sous poutre de 20 cm x 20 cm traversant la salle de bain et la chambre 1
Mur du garage : mur en agglos de 20 cm et isolation de 14 pour la partie en contact avec la partie habitable.
pour les ouvertures : toutes les ouvertures sont en tableau avec dormant et ouvrant de 80 mm (triple vitrage)
Cloison de 10 cm partout.
Porte intérieur chambranle contre chambranle sur cloison de 10 cm ou sur mur de 34 cm séparant le garage de la maison.
J'ai également trouvé le moyen pour faire descendre l'isolation de 30 cm sous le départ du mur du rdc (évitement partiel du pont thermique de la tranche de dalle).

Dite moi si quelque chose vous choque ou vous parait inadapté.


Cordialement,


Dernière édition par HUTIN Olivier le Jeu 22 Sep 2016 - 17:19; édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Jeu 22 Sep 2016 - 17:01    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 6 462
Localisation: 46.14'38,77N - 5.58'59,61E
Masculin

MessagePosté le: Jeu 22 Sep 2016 - 17:12    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

salut
ce qui serait cool c'est que tu mettes les photos dans le corps du message et en grand. On n'a pas tous le temps d'aller sur des sites tiers avec de la pub et des lenteurs ..tu auras surement plus de réponses de cette manière
merci d'avance Wink


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
HUTIN Olivier
Membre

Hors ligne

Inscrit le: 21 Sep 2016
Messages: 31
Localisation: Molsheim
Masculin

MessagePosté le: Jeu 22 Sep 2016 - 17:20    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

Bonjour,

J'ai fais ce que vous aviez suggéré.
effectivement c'est plus lisible.

Cordialement,
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 6 462
Localisation: 46.14'38,77N - 5.58'59,61E
Masculin

MessagePosté le: Jeu 22 Sep 2016 - 17:37    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

c'est mieux hein .. merci pour celles et ceux qui vont prendre le temps de t'aider ... Wink


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
Goldorak
Membre

Hors ligne

Inscrit le: 30 Sep 2012
Messages: 312
Localisation: Belgique hainaut
Masculin

MessagePosté le: Jeu 22 Sep 2016 - 18:41    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

Bonjour

Tu n'as pas un problème de logiciel mais plutôt un problème technique apparemment
Déjà je peux te dire que la poutre 20/20 de la salle de bain est beaucoup trop faible
Je ne connais pas la longueur mais celle-ci va reprendre les charges du plancher de l'étage, le mur de façade de l'étage et certainement la toiture.
Il faut prévoir un mur porteur entre la SDB et la ch1 ce qui permettra de réduire la hauteur de poutre (mais pas sur que 20 de haut soit suffisant)
Dans tous les cas pas de poutre béton préfabriquée

La dalle de 20 pour l'étage --> Ok mais sans la chape

Tu as un gros problème pour soutenir le coin du mur au dessus du garage

Pas de mur agglo entre le garage et l'habitation

....

Je connais pas les techniques utilisées en France mais si je fais ça en Belgique, c'est la prison assuré.

Demande conseilles à un architecte, sa te coûtera moins chère qu'un avocat.

A pat ça le dessin et pas mal du tout.

Bon courage


Urgent !!!! vous avez dit URGENT
Revenir en haut
HUTIN Olivier
Membre

Hors ligne

Inscrit le: 21 Sep 2016
Messages: 31
Localisation: Molsheim
Masculin

MessagePosté le: Jeu 22 Sep 2016 - 20:32    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

Bonjour,

Merci pour l'ensemble de tes remarques :

cependant je précise que ce n'est pas une maison réalisable.
C'est une fausse maison pour apprendre le logiciel.

Cordialement,
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 6 462
Localisation: 46.14'38,77N - 5.58'59,61E
Masculin

MessagePosté le: Jeu 22 Sep 2016 - 22:41    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

alors je trouve dommage de faire une fausse maison ..
déjà si tu en faisait une vraie tu pourrais aussi apprendre le soft mais en plus elle pourrait te servir d'assistant ..en morceau ou en bloc.
et puis c'est toujours un "plus" que de travailler sur de la réalité concrète ...(tiens un pléonasme Mr. Green )
pars sur un nouveau vrai projet et tu verras , des réponses apparaitront automatiquement et pour les autres on sera là .. Wink


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
HUTIN Olivier
Membre

Hors ligne

Inscrit le: 21 Sep 2016
Messages: 31
Localisation: Molsheim
Masculin

MessagePosté le: Jeu 22 Sep 2016 - 23:51    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

Bonsoir,

Ben je n'ai aucun projet de permis de construire de maison individuelle donc j'en ai pas à réaliser d’où la fausse maison.
Les seul construction neuve ne concerné que des immeubles en phase exécution. je peux les utilisé comme plans de bases mais je suis pas sur que ce soit bon pour commencer.
Quand au projet que j'ai en cour cela concerne à 80% des déclarations préalables et tant que je maitrise pas allplan je ne peux pas les réaliser dessus (dossier a rendre en 1 semaines maxi modification comprises)

Si vous pensez que partir sur un immeuble c'est possible ben ca me dérange pas.
Ou alors faut que je conçoive une maison qui me serait utile plus tard.
quel idée choisir selon vous ?

Cordialement,
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 6 462
Localisation: 46.14'38,77N - 5.58'59,61E
Masculin

MessagePosté le: Ven 23 Sep 2016 - 00:19    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

j'entendais juste par maison réalisable qu'elle soit viable ..après si elle n'existe pas en réel pas grave ..ce que je voulais dire c'est de partir comme si tu la faisais construire pour de vrai pour un client ..les vrais épaisseurs , les bonnes données techniques......bref comme en production pour te mettre dans le bain tout de suite ... Wink


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
HUTIN Olivier
Membre

Hors ligne

Inscrit le: 21 Sep 2016
Messages: 31
Localisation: Molsheim
Masculin

MessagePosté le: Ven 23 Sep 2016 - 00:31    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

Bonsoir,

Oki ben je vais faire une maison alors :
la maison sera une maison avec
maison avec fondation filante et une isolée.
un sous-sol.
un RDC.
un comble aménagé avec une terrasse inaccessible et une accessible.

cela vous semble t il une bonne idée ou il me faut autre chose ?


Cordialement,
Revenir en haut
Goldorak
Membre

Hors ligne

Inscrit le: 30 Sep 2012
Messages: 312
Localisation: Belgique hainaut
Masculin

MessagePosté le: Ven 23 Sep 2016 - 07:14    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

Pour commencer ne t'emmerde pas avec des terrasses et des détails trop techniques

Voici les plans d'une petite maison simple ou tu trouveras toutes les vues nécessaires pour commencer

http://www.sendspace.com/file/h44z53
http://www.sendspace.com/file/fuqy67
http://www.sendspace.com/file/x3lydu


Urgent !!!! vous avez dit URGENT
Revenir en haut
HUTIN Olivier
Membre

Hors ligne

Inscrit le: 21 Sep 2016
Messages: 31
Localisation: Molsheim
Masculin

MessagePosté le: Ven 23 Sep 2016 - 14:53    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

Bonjour,

Arf maintenant je ne sais plus que faire, continuer l'autre maison mise dans un autre post ou faire la tienne je ne sais que faire.

Cordialement,
Revenir en haut
Goldorak
Membre

Hors ligne

Inscrit le: 30 Sep 2012
Messages: 312
Localisation: Belgique hainaut
Masculin

MessagePosté le: Ven 23 Sep 2016 - 15:01    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

Désolé de t'avoir troublé

A+


Urgent !!!! vous avez dit URGENT
Revenir en haut
Benzevo
Membre

Hors ligne

Inscrit le: 31 Aoû 2016
Messages: 305
Localisation: Moselle
Masculin

MessagePosté le: Ven 23 Sep 2016 - 15:17    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

HUTIN Olivier a écrit:
...

Arf maintenant je ne sais plus que faire, continuer l'autre maison mise dans un autre post ou faire la tienne je ne sais que faire.

...


Continue la tienne, tu as ton projet en tête et tu ne gaspillera pas de temps à t’imprégner d'un autre projet.

Enfin, perso, c'est ce que je ferai. Wink



https://www.steamkeybox.com?a=1812
Revenir en haut
Visiter le site web du posteur
olivier1
Administrateur

En ligne

Inscrit le: 17 Mar 2012
Messages: 4 595
Localisation: NIORT
Masculin

MessagePosté le: Ven 23 Sep 2016 - 16:28    Sujet du message: Contrôle de ce que j'ai déja fais Répondre en citant

beau travail de plan Goldorak Okay
j'adore ton plan des canalisations très pro !


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
