Posté le: Mar 13 Sep 2016 - 09:42 Sujet du message: Mise à l'échelle des Motifs utilisés en Style de surface |
|
|
Bonjour à tous!
Premier post de question sur le forum. J'ai cherché un peu partout avant mais malheureusement je n'ai pas trouvé la réponse exacte... contrairement aux autres fois (une mine d'or ce forum )
Alors, je suis en train de préparer le gabarit entreprise sur allplan2017.
Pour tout ce qui est Hachures, Motifs, Remplissage, je prépare des styles de Surface afin de pouvoir jongler au choix avec les types de dessin et/ou échelle. Je note Et/Ou car il est important pour nous que la présentation des éléments soit constante sur le plan papier quelque soit l'échelle utilisée.
Pour ce qui est des styles de surfaces (SF pour la suite) créés à partir de hachures et plus encore de remplissage, je n'ai pas de soucis... Les hachures définies avec l'option "constant sur le plan - conforme à la définition" s'adaptent automatiquement au changement d'échelle, que ce soit en utilisant l'outil Hachurage et le SF défini via la hachure identique...
Par contre pour les motifs, j'ai 2 types de soucis :
1/un même élément rempli avec l'outil motif (avec option "constant sur le plan...") ne donnera pas le même visuel que si il est rempli avec un SF défini via le motif (à la différence des hachurages) 2/le SF ne s'adapte pas automatiquement à l'échelle.

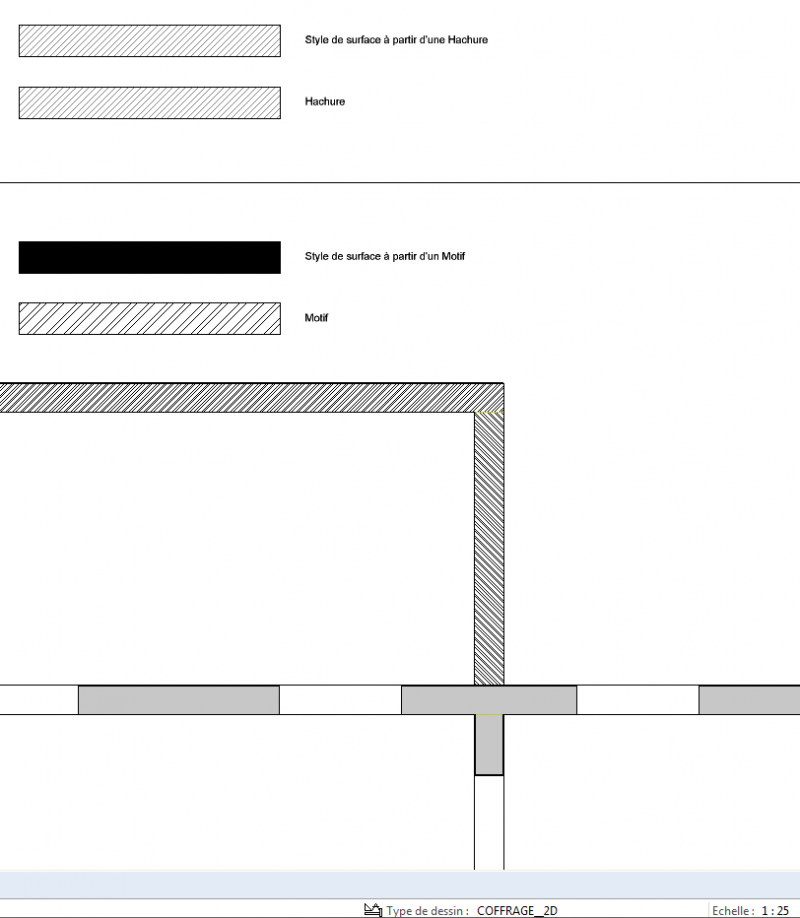

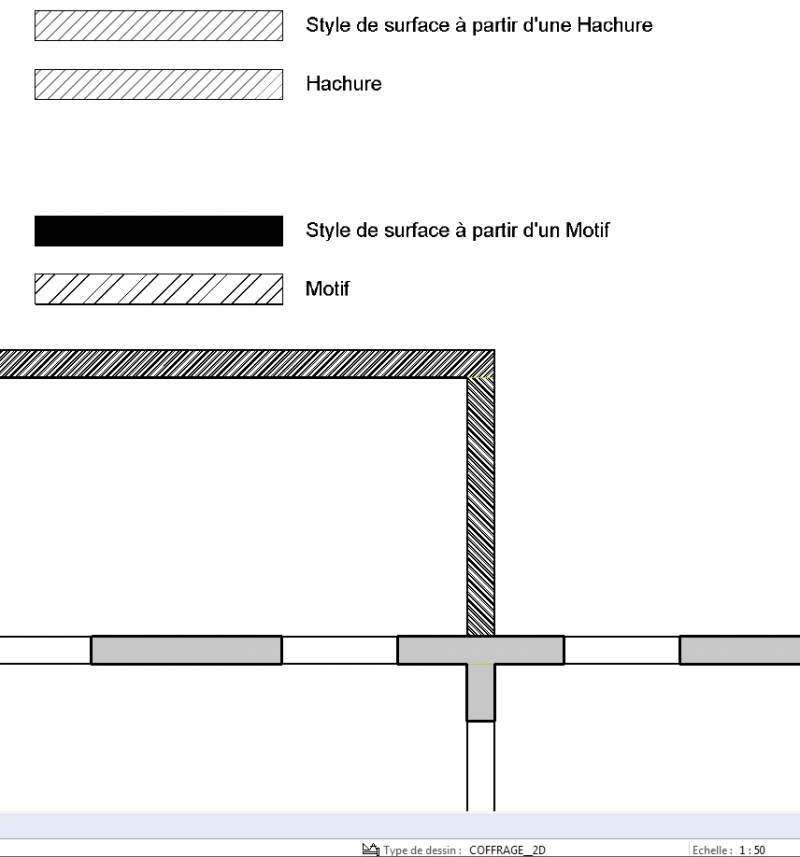

Je vous joins 2 exemples (au 1/25 et au 1/50) pour illustrer le problème


Pour être complet, dans la définition des SF j'ai bien complété les rubriques suivant type de dessin et suivant l'échelle...
Et enfin pour corser le sujet pour mon problème 1/ j'ai constaté qu'en créant un motif 100x plus grand et bien le SF en découlant s'affiche comme le motif 100x plus petit... Je détaille, motif de base n°550 défini dans un module de H=L=24mm et motif n°650 dans H=L=2400mm. Visuel d'élément avec motif n°550 = visuel d'élément avec SF à partir motif n°650....
Pour mon problème 2/ à part créer des copies de motifs plus petits/grands pour chaque échelle, je n'ai pas trouvé de solution...
Mon Hotline Allplan, en Belgique, est fort sympa et efficace mais sur ce problème là ils ont botté en touche et renvoyé à la maison mère.... Bon, ils sont en partie flamande donc leur français est parfois approximatif, donc peut-être n'ont-ils pas saisi tout mon problème... Mais moi, je ne parle pas un mot de flamand donc loin de moi l'idée de leur en vouloir...
Merci pour votre patience et votre aide
Edite Olivier1: Correction de la taille des images
 Je débute dans Allplan, et j'apprends tous les jours.... et ça c'est passionnant! |
|
Revenir en haut |
|
 |
Publicité
|
Posté le: Mar 13 Sep 2016 - 09:42 Sujet du message: Publicité |
|
|
|
|
Revenir en haut |
|
 |
DDY Membre
 Hors ligne
Inscrit le: 28 Juil 2016 Messages: 20
Localisation: Luxembourg
|
Posté le: Jeu 15 Sep 2016 - 09:38 Sujet du message: Mise à l'échelle des Motifs utilisés en Style de surface |
|
|
Personne?
Personne? Je suis le seul a avoir ces problèmes?
 Je débute dans Allplan, et j'apprends tous les jours.... et ça c'est passionnant! |
|
Revenir en haut |
|
 |
Benzevo Membre
 Hors ligne
Inscrit le: 31 Aoû 2016 Messages: 337
Localisation: Moselle
|
Posté le: Ven 16 Sep 2016 - 07:43 Sujet du message: Mise à l'échelle des Motifs utilisés en Style de surface |
|
|
Salut,
Non, j'ai aussi cette différence. Egalement entre ce que je vois à l'écran et ce qui sort en papier, ce n'est pas pareil. Je fais donc une conversion en PDF pour voir. Mais contrairement à toi, je n'ai pas d'échelle de hachure ou motif imposée.
J'ai essayé de régler le problème aussi mais pour l'instant je n'ai pas de solution à apporter.

 https://www.steamkeybox.com?a=1812 |
|
Revenir en haut |
|
 |
DDY Membre
 Hors ligne
Inscrit le: 28 Juil 2016 Messages: 20
Localisation: Luxembourg
|
Posté le: Ven 16 Sep 2016 - 09:00 Sujet du message: Mise à l'échelle des Motifs utilisés en Style de surface |
|
|
Salut Benzevo,
Alors pour ta sortie papier / écran si je comprends bien, tu dois jouer avec les options "constant sur le plan" et "Ajuster en fonction de l'échelle plan".
Dans mon cas je mets "constant sur le plan" pour les motifs et les hachures et ça me permet d'avoir en sortie papier une hachure constante quelquesoit l'échelle de l'élément...
Je ne sais pas si c'est ce que tu cherches
Concernant mon problème, je l'ai solutionné en multipliant mon nombre de motif afin d'un créer un de taille différente pour chaque plage d'échelle et dans la définition de mon style de surface, je jongle suivant l'échelle, entre les différents motifs... Peut-être pas clair En schématisant, j'ai par exemple un motif "Gravier" défini dans un carré de 24x24mm, n°561. je l'utilise si je fais un motif directement. Si j'en fais un style de surface, pour l'échelle 1/100 j'ai créé le n°958 avec carré de 2400x2400mm, échelle 1/50 n°957 avec carré de 1200x1200mm, 1/25 n°956 avec carré de 600x600mm etc.... C'était un peu mais ça fonctionne quand je travaille en "Type de Dessin : Définition de l'échelle"...
Pour l'échelle d'hachurage je ne peux pas la régler, pour le motif je peux jouer sur les facteurs hauteur et largeur. Mais mon but était de proposer des éléments tous prêts sans avoir à jouer sur l'échelle dans l'immense majorité des cas.
Bon, au final je ne sais si tout est clairement expliqué, mais si besoin recontacte moi
Bon amusement!
 Je débute dans Allplan, et j'apprends tous les jours.... et ça c'est passionnant! |
|
Revenir en haut |
|
 |
willkeops Membre
Hors ligne
Inscrit le: 12 Déc 2011 Messages: 142
Localisation: Le Bourget du lac
|
Posté le: Ven 16 Sep 2016 - 09:44 Sujet du message: Mise à l'échelle des Motifs utilisés en Style de surface |
|
|
De mémoire, il y a aussi un paramètre à régler dans le menu "Eléments de construction et architecture" puis "Spécial"

Tu as en bas le réglage motif dans les murs à caler en fonction de ce que tu souhaite être mis à l'échelle ou non. Ca fait très longtemps que j'ai paramétré ça, mais il me semble que c'est là que tu fige cette représentation. |
|
Revenir en haut |
|
 |
DDY Membre
 Hors ligne
Inscrit le: 28 Juil 2016 Messages: 20
Localisation: Luxembourg
|
Posté le: Ven 16 Sep 2016 - 10:11 Sujet du message: Mise à l'échelle des Motifs utilisés en Style de surface |
|
|
Merci Willkeops! Effectivement c'était une de mes prochaines recherches, notamment pour la continuité de l'orientation du motif dans les murs, etl'échelle dans les murs...

 Je débute dans Allplan, et j'apprends tous les jours.... et ça c'est passionnant! |
|
