vue associative: vue dessus
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
arrakis
Membre

Hors ligne

Inscrit le: 19 Avr 2016
Messages: 109
Localisation: Belgique
Masculin

MessagePosté le: Mer 20 Juil 2016 - 12:26    Sujet du message: vue associative: vue dessus Répondre en citant

Bonjour à tous,

Je viens avec ma question quotidienne: Mr. Green

Etant ingénieur, je dois voir le plan non vers le sol mais vers le dessus. Au cours de ma super formation ( Mad ) on m'a quand même montré comment le réaliser avec un coupe "normal" (archi - tracé de coupe) en faisant une coupe horizontale. Cependant, je trouve les coupes associative du module d'ingé bien plus pratique. Par contre, je vois pas comment lui dire de regarder vers le dessus.

actuellement je fais créer une coupe qqc, je me met en plan, mais il me dessine que le sol, et le plafond est en pointillé. (mais peut-être je m'y prend totalement mal...)

des idées?
Revenir en haut
Publicité






MessagePosté le: Mer 20 Juil 2016 - 12:26    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
arrakis
Membre

Hors ligne

Inscrit le: 19 Avr 2016
Messages: 109
Localisation: Belgique
Masculin

MessagePosté le: Mer 20 Juil 2016 - 12:33    Sujet du message: vue associative: vue dessus Répondre en citant

bon,
je me répond : il faut prendre vue.

par contre, une quesiton en amène une autre: Cool
J'ai une poutre en acier. Est-il possible de demander que ma poutre s'affiche bien comme une poutre en section, mais qu'en vue en plan, il s'affiche plutôt de manière schématique (typiquement juste un cadre avec un pointillé en son axe).. ou dois-je passer automatique en smartpart (ou macro je sais plus) pour lui indiquer quel forme il doit prendre ne coupe et en plan?
Revenir en haut
gwada971
Membre

Hors ligne

Inscrit le: 03 Déc 2012
Messages: 931
Localisation: PARIS
Masculin

MessagePosté le: Mer 20 Juil 2016 - 13:17    Sujet du message: vue associative: vue dessus Répondre en citant

Bonjour,

Je dis ça comme ça... Mais il y avait un online séminaire sur les coupes ou mise en page => En gros c'est la gestion des types de dessin.

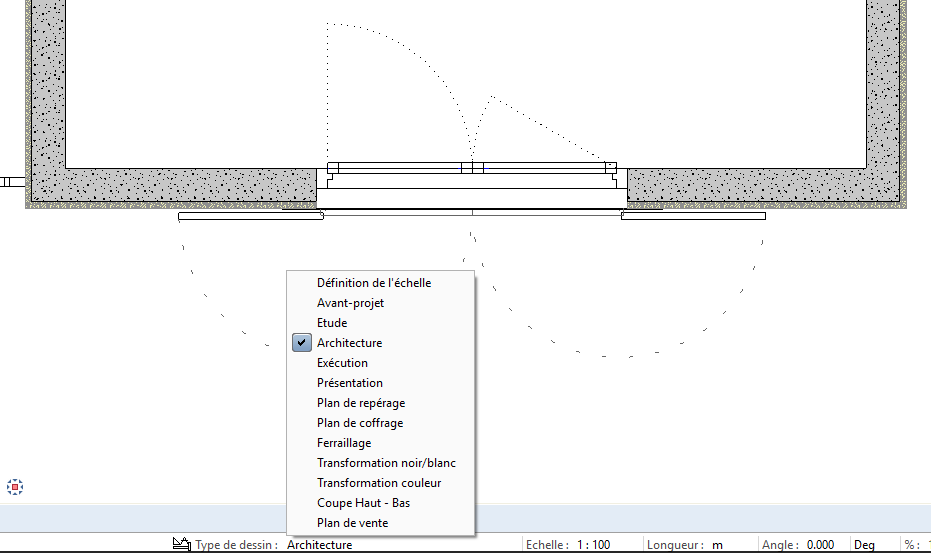

Type de dessin Architecture:

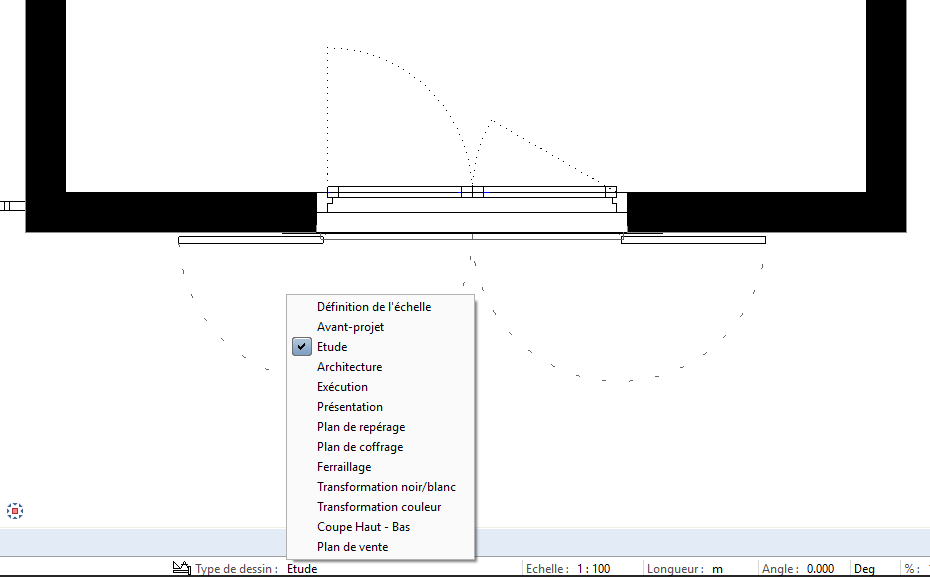

Type de dessin Etude:

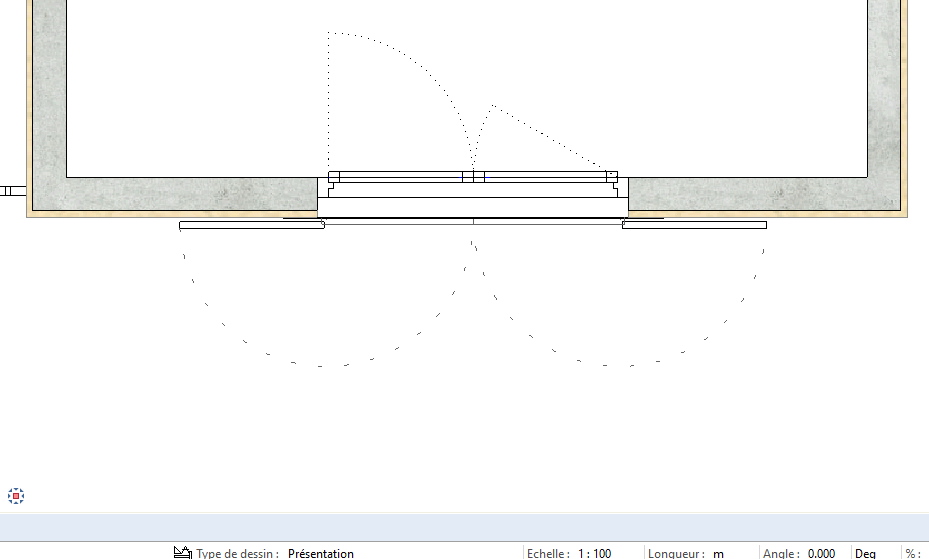

Type de dessin Présentation:

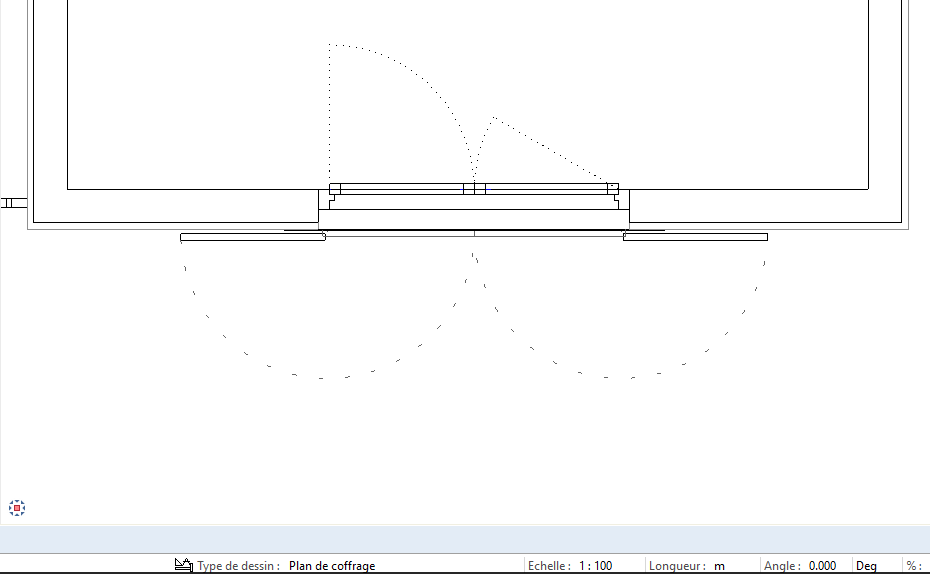

Type de dessin Coffrage:



Selon le type de dessin tu peux afficher un style particulier pour tes coupes ou vue en plan ... Dans la mise en page tu peux donc superposer plusieurs calques...

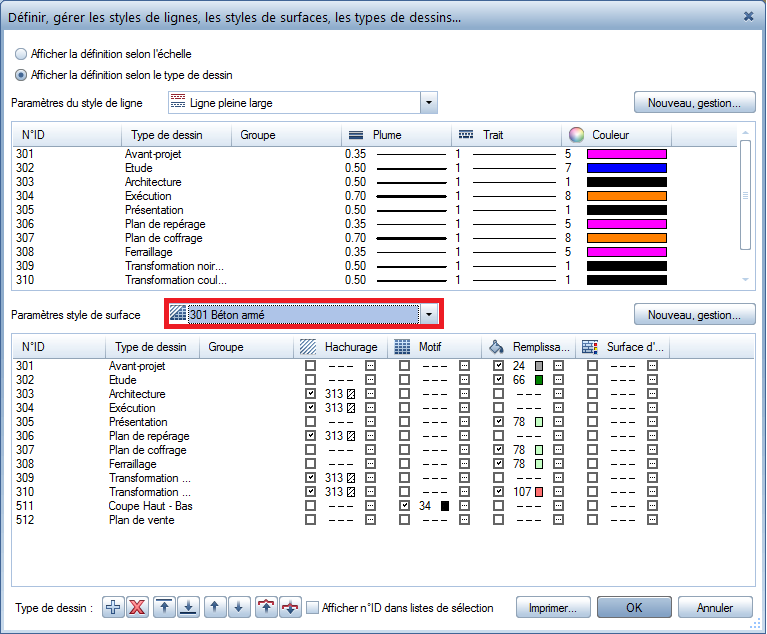

Tu noteras aussi que dans ce tableau il y a les motifs, que tu peux créer aux dimensions réelles :

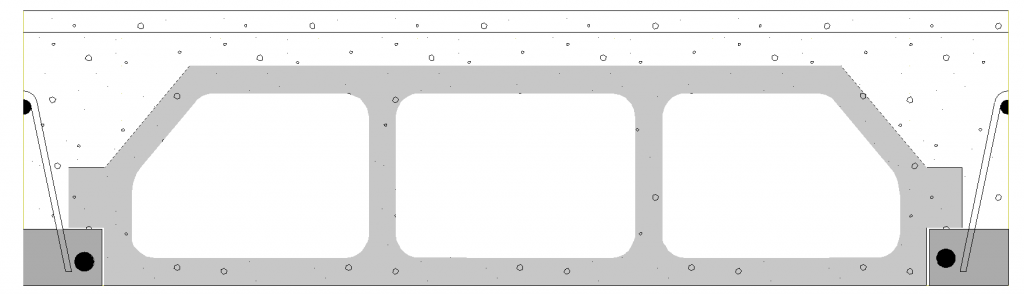

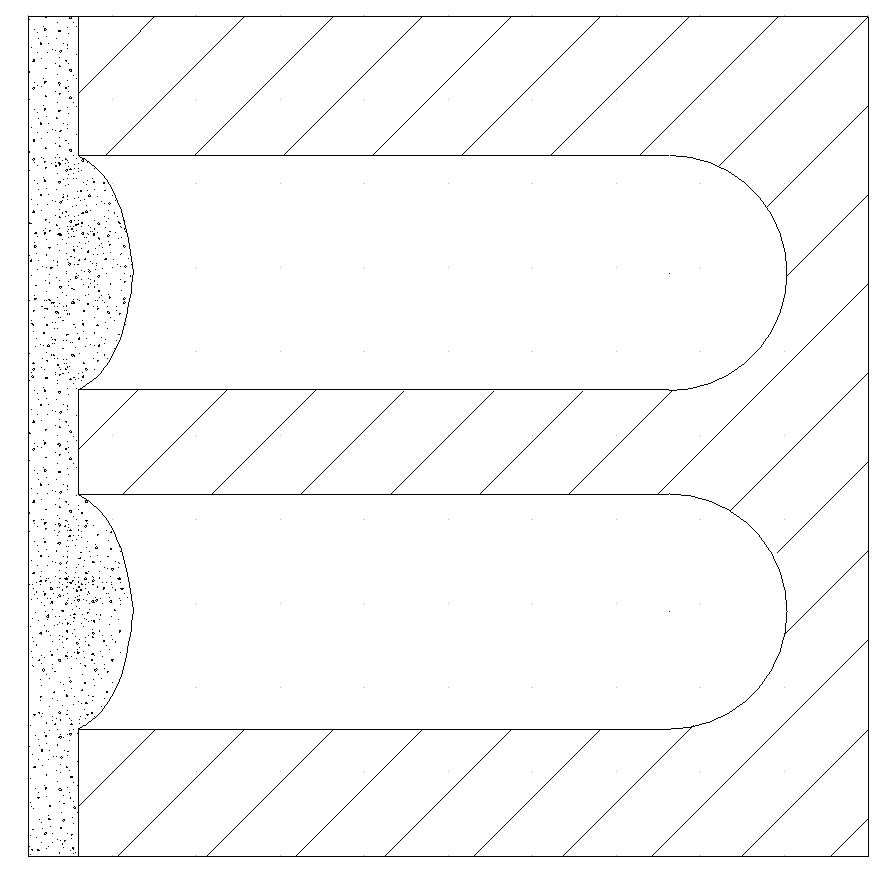

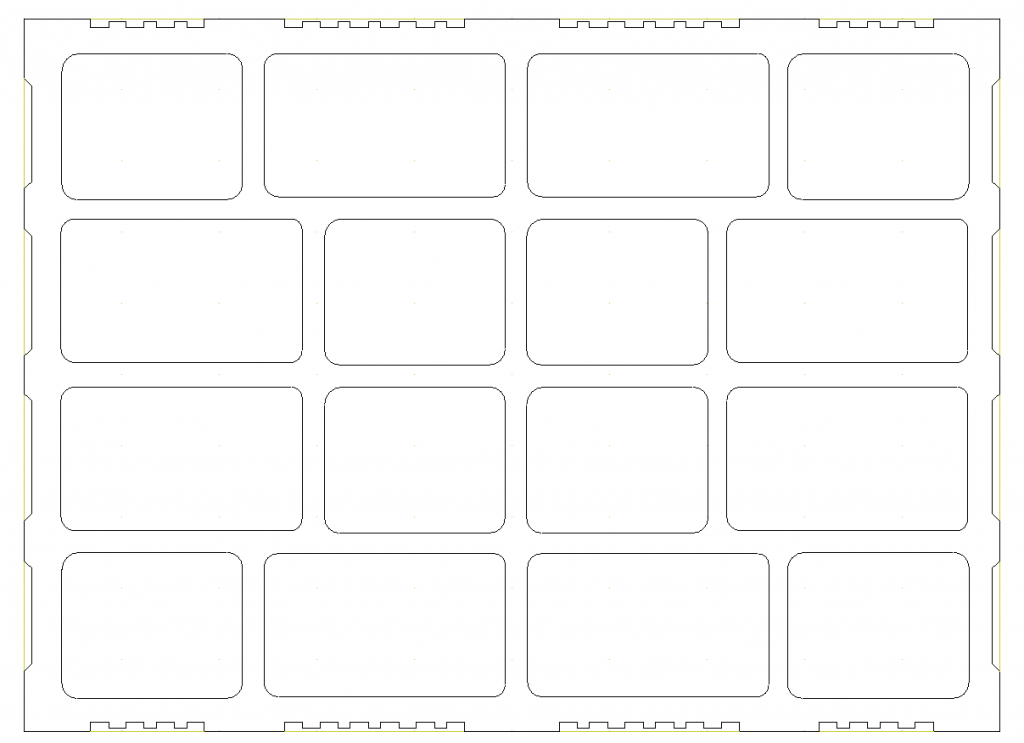

Exemples :







C'est bidouiller un peu mais tu peux obtenir le résultat voulu.


Dernière édition par gwada971 le Mer 20 Juil 2016 - 14:19; édité 2 fois
Revenir en haut
arrakis
Membre

Hors ligne

Inscrit le: 19 Avr 2016
Messages: 109
Localisation: Belgique
Masculin

MessagePosté le: Mer 20 Juil 2016 - 14:17    Sujet du message: vue associative: vue dessus Répondre en citant

oui tout à fait,
pour la gestion des hachure, ça fonctionne très bien. Mais dans mon cas, j'ai besoin de garde en 3D ma poutrelles Wink Donc les hachures ça fonctionne mais ça a quand même ses limites Wink Et dans mon cas, ça ne m'aidera pas vraiment.. Wink
Revenir en haut
gwada971
Membre

Hors ligne

Inscrit le: 03 Déc 2012
Messages: 931
Localisation: PARIS
Masculin

MessagePosté le: Mer 20 Juil 2016 - 14:54    Sujet du message: vue associative: vue dessus Répondre en citant

Tiens regarde ceci : A partir de 03min40

https://vimeo.com/17194859
Revenir en haut
arrakis
Membre

Hors ligne

Inscrit le: 19 Avr 2016
Messages: 109
Localisation: Belgique
Masculin

MessagePosté le: Mer 20 Juil 2016 - 15:05    Sujet du message: vue associative: vue dessus Répondre en citant

merci pour ta video mais ça répond pas vraiment à ma question Wink Rolling Eyes
J'ai pas de probleme avec les operations booléennes
Revenir en haut
gwada971
Membre

Hors ligne

Inscrit le: 03 Déc 2012
Messages: 931
Localisation: PARIS
Masculin

MessagePosté le: Mer 20 Juil 2016 - 16:42    Sujet du message: vue associative: vue dessus Répondre en citant

Dans l'opération booléenne tu as vu qu'il a pu modifier la fonction de l'objet mur.
C'est cette fonction qui te donnes la représentation de la hachure pour un perspective 3D voir Coupe 3D.
Revenir en haut
arrakis
Membre

Hors ligne

Inscrit le: 19 Avr 2016
Messages: 109
Localisation: Belgique
Masculin

MessagePosté le: Jeu 21 Juil 2016 - 16:52    Sujet du message: vue associative: vue dessus Répondre en citant

gwada971 a écrit:
Dans l'opération booléenne tu as vu qu'il a pu modifier la fonction de l'objet mur.
C'est cette fonction qui te donnes la représentation de la hachure pour un perspective 3D voir Coupe 3D.


J'ai du mal me faire comprendre dans ma demande. J'ai pas de problème avec les hachurage ou autre. C'était simplement pour que allplan m'affiche autre-chose qu'un aplat de mon volume 3D quand je suis en plan Okay Mais je pense que je vais trouver mon bonheur dans les smartpart Cool
Revenir en haut
bco
Modérateur

Hors ligne

Inscrit le: 23 Mar 2012
Messages: 4 727
Localisation: Toulouse
Masculin

MessagePosté le: Jeu 21 Juil 2016 - 17:21    Sujet du message: vue associative: vue dessus Répondre en citant

Regarde aussi cette possibilité offerte par Allplan 2017 avec le choix de la représentation en plan : https://youtu.be/8_ZN46fwmjE?t=1m53s


Revenir en haut
Visiter le site web du posteur
arrakis
Membre

Hors ligne

Inscrit le: 19 Avr 2016
Messages: 109
Localisation: Belgique
Masculin

MessagePosté le: Jeu 21 Juil 2016 - 17:36    Sujet du message: vue associative: vue dessus Répondre en citant

merci pour le lien ça pourrait également être une idée. Smile
Revenir en haut
Navarro José
Membre

Hors ligne

Inscrit le: 17 Mar 2014
Messages: 353
Localisation: Rabat les Trois Seigneurs
Masculin

MessagePosté le: Ven 22 Juil 2016 - 16:30    Sujet du message: vue associative: vue dessus Répondre en citant

Hello allplaneuses et allplaneurs
j'ai une maison modélisée dont les axes Nord Sud et Est Ouest sont parallèles à l'écran. Puis j'ai son garage séparé de la maison qui lui fait un angle avec la maison. Comment générer les façades du garage sans générer une perspective.

Me suis je bien expliqué

Un bonjour de l'ariégeois


Un bonjour de l'ariégeois

Navarro José
Revenir en haut
dead
Membre

Hors ligne

Inscrit le: 20 Déc 2011
Messages: 1 630
Localisation: 2 chèvres
Masculin

MessagePosté le: Ven 22 Juil 2016 - 17:29    Sujet du message: vue associative: vue dessus Répondre en citant

je suis pas sur d'avoir compris mais je pense que tu peux faire ce que tu veux avec un trait de coupe.


c'est pas faux !
Revenir en haut
Navarro José
Membre

Hors ligne

Inscrit le: 17 Mar 2014
Messages: 353
Localisation: Rabat les Trois Seigneurs
Masculin

MessagePosté le: Ven 22 Juil 2016 - 17:40    Sujet du message: vue associative: vue dessus Répondre en citant

Merci allplaneur dead

pour l'instant mon idée était bien de passer par des lignes de coupe. Je sais aussi qu'il est possible de tourner la vue en plan active, cela permet certaines actions mais pas de générer des façades. Je peux aussi copier coller le garage dans un calque et le tourner la construction puis générer les façades. Mais je maintient la question jusqu'à ce que des allplaneurs confirmés me disent qu'il n'y a pas d'autres solutions.
Et je crains que ce soit le cas.

Un bonjour de l'Ariégeois


Un bonjour de l'ariégeois

Navarro José
Revenir en haut
bco
Modérateur

Hors ligne

Inscrit le: 23 Mar 2012
Messages: 4 727
Localisation: Toulouse
Masculin

MessagePosté le: Ven 22 Juil 2016 - 17:59    Sujet du message: vue associative: vue dessus Répondre en citant

José, ton garage étant "incliné" par rapport à la maison, c'est normal en élévation, si tu es perpendiculaire à la maison, de voir le garage "déformé". Il faut choisir, soit être perpendiculaire à la maison, soit l'être par rapport au garage... Wink


Revenir en haut
Visiter le site web du posteur
Navarro José
Membre

Hors ligne

Inscrit le: 17 Mar 2014
Messages: 353
Localisation: Rabat les Trois Seigneurs
Masculin

MessagePosté le: Ven 22 Juil 2016 - 21:15    Sujet du message: vue associative: vue dessus Répondre en citant

Merci Allplaneur voisin
c'est bien ce que pense d'autant plus que la maison est déjà construite le but est de rajouter un garage. Okay
Mais comme sur Autocad il y a une fonction qui permet de positionner les axes de référence du projet par rapport à l'élément qui nous intéresse je me disais que peut être les spécialistes allplaneurs connaissaient une fonction similaire sur Plan plan.
Un bonjour de l'ariégeois avant 2 jours en montagne.


Un bonjour de l'ariégeois

Navarro José
Revenir en haut
