Bonjour,

Dans l'optique de dessiner ma 3d au plus juste possible, j'aimerais trouver la solution à ce problème :

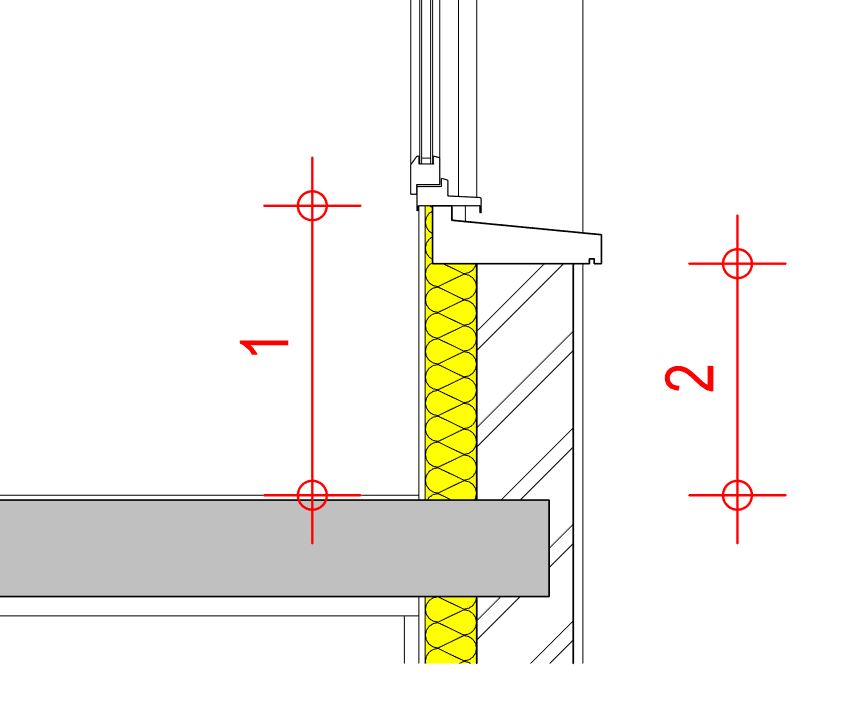

Lorsque je crée une ouverture (fenêtre) dans un mur, j'ai du mal à trouver le bon réglage pour obtenir le dessin (2D) ci-dessous :



En fait si je mets l'allège "1" mon appui ne paraîtra pas en 3D (ou juste le bout) et si je mets l'allège "2" il me manque un bout de doublage à l'intérieur sous ma fenêtre. J'ai bien essayé avec une feuillure côté extérieur et en déplaçant l'appui, cela a donné un bon résultat mais si je déplace ou modifie l'ouverture l'appui ne suit pas...

Quelqu'un a-t-il une idée ou suis-je condamné à avoir une 3D qui n'est pas tout à fait la réalité Question
