Conception d'une Smartpart 2D


Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> TUTORIELS
Sujet précédent :: Sujet suivant
Auteur Message
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 556
Localisation: NIORT
Masculin

MessagePosté le: Dim 3 Juin 2012 - 18:21    Sujet du message: Conception d'une Smartpart 2D Répondre en citant

c'est assez simple en faite .

pour de la 2d il faut toujours mais toujours ce dire "ou est le x0 et y0 " donc :

Code:
POLY2_ 12 , 1 + 2 + 4 ,
a - .05 , .02 , 0 ,
a - .05 , .05 , 900 ,
a - .02 , .05 , 3000 ,


POLY2_ : polylygne 2D (normalement avec remplissage mais j'ai pas trop compris et pas pris le temps) .

après on a la chiffre 12 --> nombre de points de la polyligne
1+2+4 (on pourra trouver aussi le chiffre 7 , mais mois je préfère décomposer) .
1 = contour seulement
2 = hachure seulement
4 = fermer un polygone ouvert (pour éviter de rentrer la dernière coord du polygone .
vous mettez toujours 1+2+4 sans comprendre pourquoi ça va plus vite

a = REF_X
b = REF_Y

ref_y et ref_y sont les valeur maxi d'un smart
(avec ref_z aussi)
tout doit rentrer dans ce cube virtuel ,
donc sont on veux un element variable par exemple un bac de 1m a 2 ml on rentre ref_x en variable .

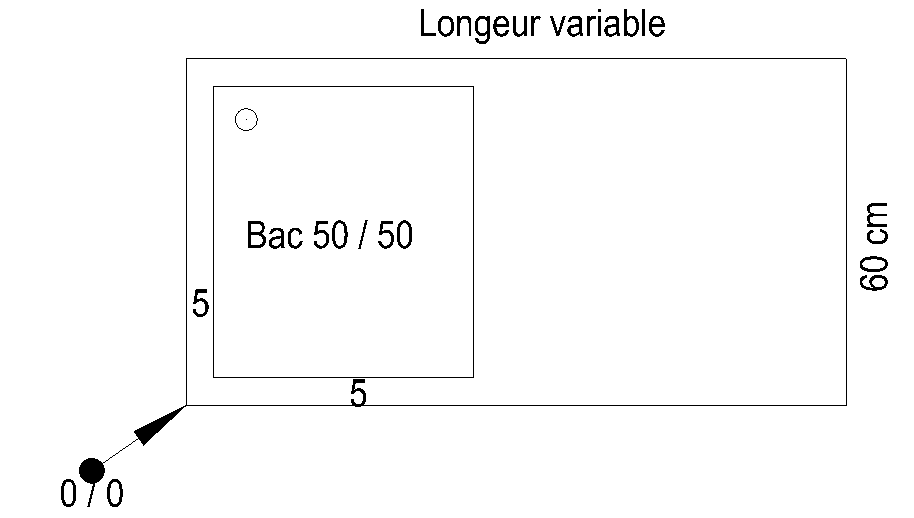

pour mon bac a douche , les variable sont longeur et largeur , soit ref_x et ref_y
apres on retir de ref_x et ref_y ce que l'on veux de fixe

dans le cas du bac a douche les bord courbé de rayon 5cm
Citation:
a - .05, .02


je suis donc partie de l'extrème droite (X) et j'ai enlevé 5cm (le 0.05 peu être raccourci en .05) , et 2 cm en Y , le 0 de fin un un mask comme le 1+2+4

Code:
a - .05 , .05 , 900 ,


position du centre d'un cercle x= ref_x- 0.05 , y= 0.05 , 900 pour indiquer que c'est un centre

Code:
a - .02 , .05 , 3000 ,


donc la on a : X = ref_x- 0.02 // Y = 0.05 , et 3000 pour indiquer un arc utilisant centre et point sur rayon final .

etc .. Smile

pour faire des smart je vous recommande le Guide de référence GDL d'archicad ..
moi je l'ai imprimer 4 fois ..

1 sous le lit ,
1 dessus du plan vasque de la salle de bains,
1 dans les wc
1 dans la cuisine



non je rigole , mais sans ce livre impossible de comprendre le langage .

voila avec tous ça vous avez de quoi faire un exercice Mr. Green :




Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
