MessagePosté le: Mer 2 Déc 2015 - 11:33    Sujet du message: création toiture terrasse - acrotère Répondre en citant

Bonjour,
Je cherche à dessiner un bâtiment industriel (rectangle) et à dessiner des acrotères.

J'ai modeler mon rectangle en 3D ; j'arrive à extruder de 200mm en intérieur mais pas à "défoncer" la partie supérieure de mon rectangle pour créer la toiture terrasse.

Avez vous une solution ou lien vers tuto spécifique ?

Merci


Novice en Allplan
Revenir en haut
Publicité






MessagePosté le: Mer 2 Déc 2015 - 11:33    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
bco
Modérateur

Hors ligne

Inscrit le: 23 Mar 2012
Messages: 4 591
Localisation: Toulouse
Masculin

MessagePosté le: Mer 2 Déc 2015 - 11:56    Sujet du message: création toiture terrasse - acrotère Répondre en citant


4 murs et une dalle à la hauteur de la toiture terrasse, c'est le plus rapide, non ?...

Sinon, peux-tu préciser comment tu procèdes pour que l'on puisse bien t'aider ?


Revenir en haut
Visiter le site web du posteur
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 6 340
Localisation: 46.14'38,77N - 5.58'59,61E
Masculin

MessagePosté le: Mer 2 Déc 2015 - 12:01    Sujet du message: création toiture terrasse - acrotère Répondre en citant

mais je ne comprends pas trop pourquoi tu ne fais pas ça avec des murs et dans un calque assujetti à un niveau dans une structure de bâtiment
se serai beaucoup plus simple ..et en plus très BIM pour le coup car en 3D pure ...... Shocked

grilled par Bco Mr. Green


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
Navarro José
Membre

Hors ligne

Inscrit le: 17 Mar 2014
Messages: 324
Localisation: Rabat les Trois Seigneurs
Masculin

MessagePosté le: Jeu 3 Déc 2015 - 21:14    Sujet du message: création toiture terrasse - acrotère Répondre en citant

Hello les allplaneuses et les allplaneurs
je suis sur une problématique semblable mais différente car il ne s'agit pas d'un bâtiment industriel. Je m'explique.

Toit monopente 7%, couverture bac acier, acrotère, isolation sur faux plafond.

J'ai construit 4 murs jusqu'au niveau bas du chaînage haut et dont l'isolation s'arrête à 2.5m + un plan de toiture à 7%. Puis 4 autres murs qui seront l'acrotère et qui partent du haut du chaînage haut jusqu'au niveau souhaité. ( c'est ce type de murs que nicolas devra construire mais à partir de la dalle du plancher RdC ).

Charpente poutre + poutrelles + entrevous (qui ne seront représentés que dans la coupe) + dalle de couverture.

En espérant avoir été utile

Un bonjour de l'Ariégeois tenez vous au chaud car les nuits sont glacées par içi


Un bonjour de l'ariégeois

Navarro José
Revenir en haut
nicolas49n
Membre

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 11
Localisation: Angers
Masculin

MessagePosté le: Ven 4 Déc 2015 - 09:57    Sujet du message: création toiture terrasse - acrotère Répondre en citant

Bonjour,
Je suis effectivement parti sur la solution de Bco; à savoir murs + dalle. C'est nettement plus simple (!).
Merci de votre aide en tout cas (très utile pour un débutant !)


Novice en Allplan
Revenir en haut
Fabien14000
Membre

Hors ligne

Inscrit le: 04 Fév 2016
Messages: 6
Localisation: caen
Masculin

MessagePosté le: Mer 9 Mar 2016 - 11:08    Sujet du message: création toiture terrasse - acrotère Répondre en citant

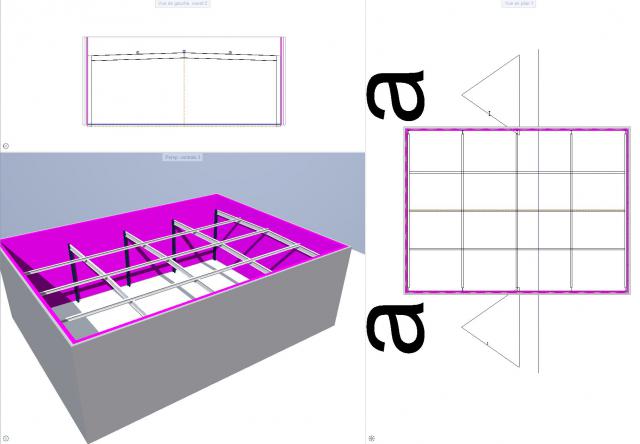

petit exemple concret aux explications données


Revenir en haut
Kris Tof
Membre

Hors ligne

Inscrit le: 19 Juil 2016
Messages: 7
Masculin

MessagePosté le: Dim 30 Oct 2016 - 22:49    Sujet du message: création toiture terrasse - acrotère Répondre en citant

Pas certain d'avoir tout compris...
Le plan de toiture tu le définis par rapport au nu extérieur de ton bâtiment (et pas intérieur) et tu définis une hauteur différente de tes couches (certaines en valeur absolues d'autres par rapport à ton plan de toiture)
Revenir en haut
