Plan Faïence


Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
AdrienSahe
Membre

Hors ligne

Inscrit le: 06 Aoû 2013
Messages: 580
Localisation: Annemasse
Masculin

MessagePosté le: Lun 30 Nov 2015 - 16:18    Sujet du message: Plan Faïence Répondre en citant

Bonjour,
Je souhaite réaliser des élévations intérieur de faïence ou revêtement mural.
L'idée est de pouvoir chiffrer très sommairement les longueur (kutch pour le fournisseur) et faire des petit croquis pour visualiser les motif de carreaux en direct chez le vendeur (pour le client).
J'ai essayé avec des ligne de coupes, mais pas très pratique.

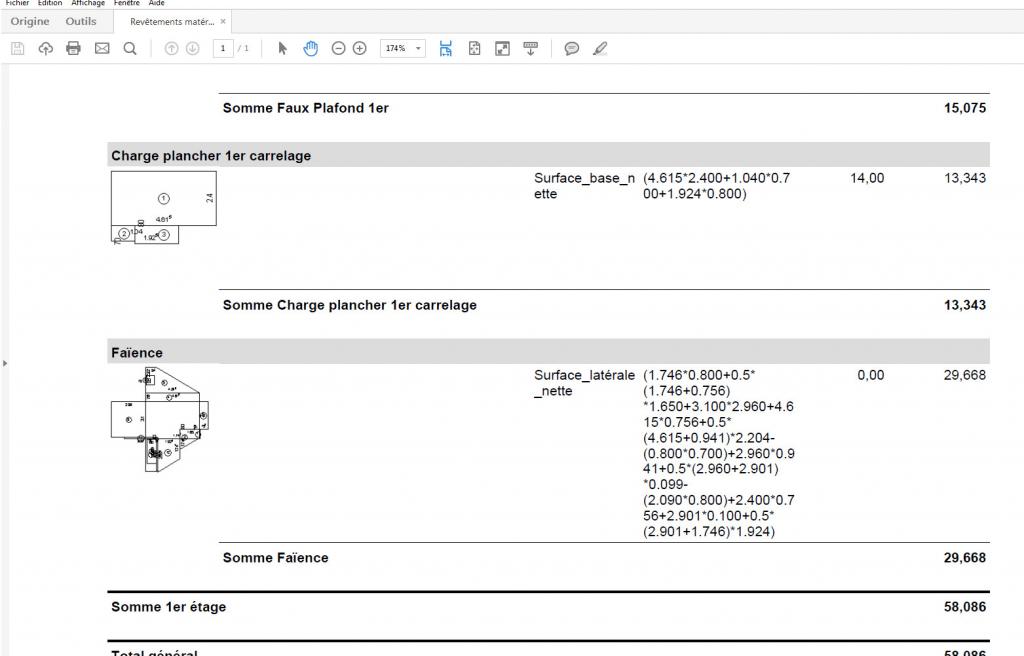

J'ai aussi essayé le rapport revêtement dans second œuvre, qui donne de s chose comme cela :



Dans l'idée le graphique que le rapport me sort conviendrais bien, mais il est un peu petit, on ne peut pas visualiser directement.
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Lun 30 Nov 2015 - 16:18    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Cindie
Membre

Hors ligne

Inscrit le: 11 Fév 2014
Messages: 186
Localisation: Lyon et Alentours
Féminin

MessagePosté le: Mar 15 Déc 2015 - 20:22    Sujet du message: Plan Faïence Répondre en citant

Hello,

Je vois 2 options :
1) modifier le rapport (et là, je suis pas compétente pour la suite)
2) faire un calcul faces cachées avec textures, sur une coupe par exemple, ou mieux une isométrie, et là la texture appliquée à ta faïence ressort

euh moi je ferais la 2 hein ^^
trop compliqué le 1 !
Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 143
Localisation: NIORT
Masculin

MessagePosté le: Mar 15 Déc 2015 - 22:47    Sujet du message: Plan Faïence Répondre en citant

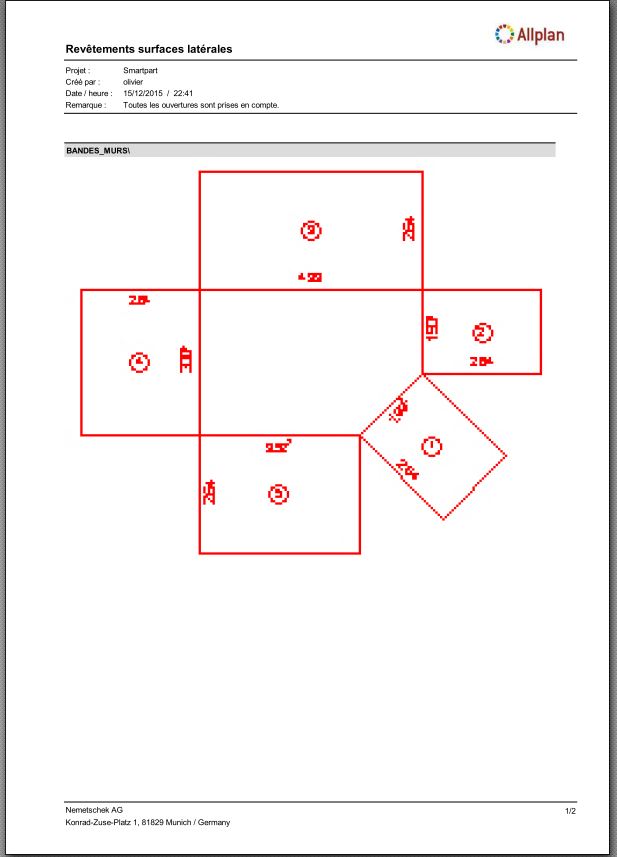

essaye avec ce rapport :

https://www.dropbox.com/s/yov2xdd56j5laos/Revêtements surfaces latérales_Ol…

c'est pas top d’agrandir un graph qui n'est pas vectorisé ..



enfin si ça peu aider Smile

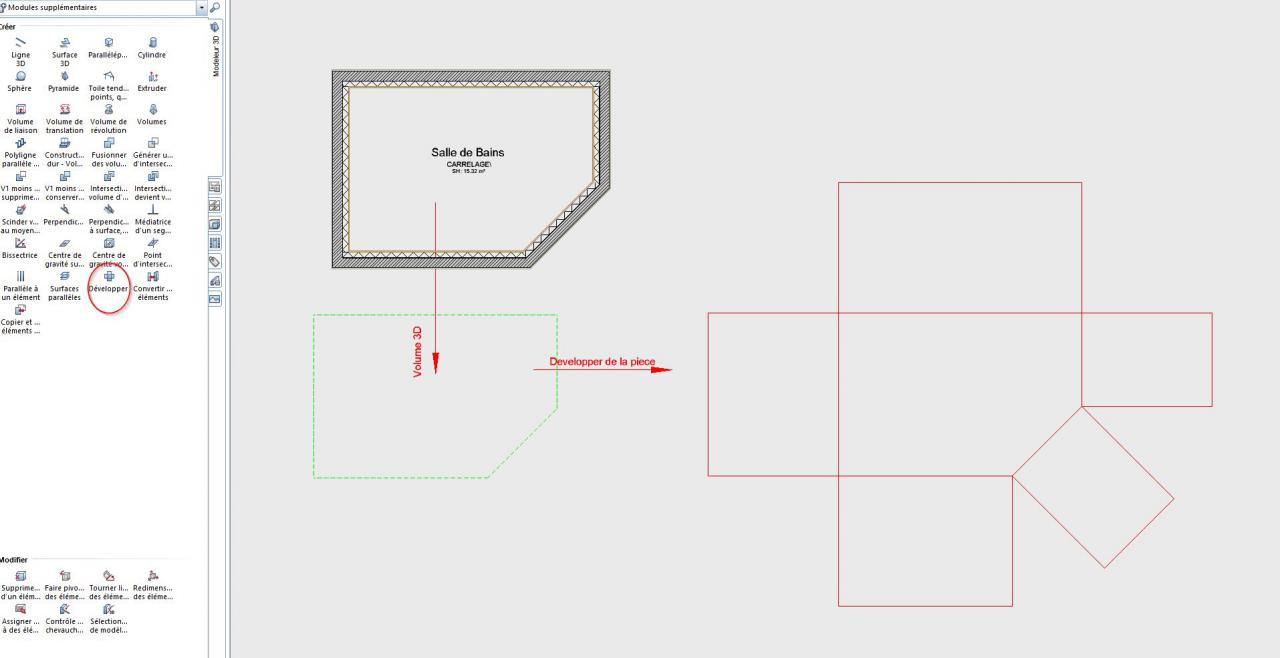

mais sinon il y a la fonction développer du modeleur 3D ..
converti la pièce en volume 3D puis outil développer .. Wink




Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
Lemmy
Administrateur

Hors ligne

Inscrit le: 09 Déc 2011
Messages: 2 425
Localisation: Bordeaux
Masculin

MessagePosté le: Mer 16 Déc 2015 - 08:30    Sujet du message: Plan Faïence Répondre en citant

Ah ba mince, je n'avais fait attention à cette fonction développer Rolling Eyes
Je vais pouvoir faire des origamis avec Allplan Mr. Green


<center>

Everything Louder than Everyone Else
</center>
Revenir en haut
dead
Membre

Hors ligne

Inscrit le: 20 Déc 2011
Messages: 1 538
Localisation: 2 chèvres
Masculin

MessagePosté le: Mer 16 Déc 2015 - 10:27    Sujet du message: Plan Faïence Répondre en citant




c'est pas faux !
Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 143
Localisation: NIORT
Masculin

MessagePosté le: Mer 16 Déc 2015 - 10:36    Sujet du message: Plan Faïence Répondre en citant

remarque c'est pas con .. nous quand on a des stagiaires de 3eme on leurs fait faire des maquettes papier de maison .. pourquoi pas leurs faire faire des plans de faiience Smile


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
AdrienSahe
Membre

Hors ligne

Inscrit le: 06 Aoû 2013
Messages: 580
Localisation: Annemasse
Masculin

MessagePosté le: Mer 16 Déc 2015 - 10:42    Sujet du message: Plan Faïence Répondre en citant

Con la mano ? oui plan de calepinage.

C'est pas mal la fonction développer, je vais m y pencher dessus.
Remarque, j'pense pas faire de si-tôt un plan de faïence.
Revenir en haut
Visiter le site web du posteur
ricil14
Membre

Hors ligne

Inscrit le: 09 Déc 2011
Messages: 933
Localisation: caen
Masculin

MessagePosté le: Mar 29 Déc 2015 - 16:38    Sujet du message: Plan Faïence Répondre en citant

Salut

Le module répartition intelligente est fait pour le calepinage mais demande bien entendu une petite prise en main...
J'avais gardé un tuto dans un fond de tiroir car je me doutais bien qu'il servirait un jour Mr. Green . A creuser...

http://www.sendspace.com/file/nb599b
ou
https://www.dropbox.com/s/nefmno4lhfcubvl/Repartition_intelligente.pdf?dl=0
@+

edit: olivier1 ajout lien Dropbox
Les membres suivants remercient ricil14 pour ce message :
gwada971 (29/12/15), victor (30/12/15), Nomade (30/12/15), tom (02/01/16), abelhadj (07/01/16), Lorenzo (21/01/16)
Revenir en haut
Florent
Membre

Hors ligne

Inscrit le: 24 Aoû 2015
Messages: 29
Localisation: Rennes
Masculin

MessagePosté le: Mer 20 Jan 2016 - 23:21    Sujet du message: Plan Faïence Répondre en citant

Un truc pratique aussi est de d'utiliser l'attribut "matériau" avec la ligne 3D que tu dessines à ta guise autour de ta faïence.
Tu pourras facilement obtenir la périphérie avec le rapport standard quantité BCM.
Revenir en haut
