Allplan Forum Index du Forum
Allplan Forum Index du Forum FAQ Rechercher S’enregistrer Connexion

Toiture courbe
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
catherine50200
Membre

Hors ligne

Inscrit le: 23 Mai 2014
Messages: 21
Féminin

MessagePosté le: Mar 23 Juin 2015 - 15:37    Sujet du message: Toiture courbe Répondre en citant

Bonjour

Je galère un peu pour modéliser la couverture de mon projet et je n'arrive pas à trouver dans le module couverture comment réaliser ce toit courbe dans le milieu. J'ai joint une image.
Merci d'avance
Catherine
Revenir en haut
Publicité






MessagePosté le: Mar 23 Juin 2015 - 15:37    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 151
Localisation: NIORT
Masculin

MessagePosté le: Mar 23 Juin 2015 - 16:05    Sujet du message: Toiture courbe Répondre en citant

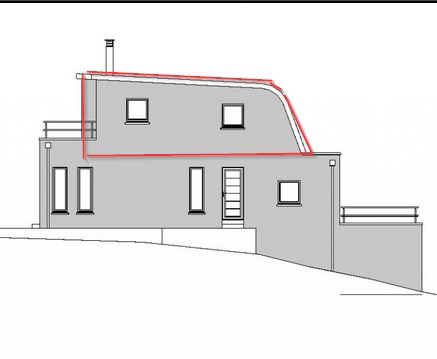

tu modélise en volume 3D tout l’étage selon le tracé rouge et la forme courbe de ton toit .



ensuite ce volume 3D tu le converti en plan de référence (Architecture -> toit -> Volume 3D en plan de référence)

tu te servira pour ton étage de ce plan de référence pour aligné tes murs et tes toiture .

bon courage

et fait nous si tu peu des vue de ton projet fini, il ai pas mal Smile


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
catherine50200
Membre

Hors ligne

Inscrit le: 23 Mai 2014
Messages: 21
Féminin

MessagePosté le: Mar 23 Juin 2015 - 16:27    Sujet du message: Toiture courbe Répondre en citant

Merci Olivier pour ces renseignements, j'utilise allplan depuis plus de 20 ans et j'avoue je n'ai jamais utiliser la fonction volume 3d. Peux tu m'en dire plus?
Si j'y arrive je posterai des vues.
Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 151
Localisation: NIORT
Masculin

MessagePosté le: Mar 23 Juin 2015 - 20:25    Sujet du message: Toiture courbe Répondre en citant

bien ,

parfois les toiture on une forme étrange qui ne peu pas être gérè par les plans de toiture habituel ..




le but c'est de relier les murs et les toits sur un plan de toiture qui aura la forme voullu.

pour faire cela il faut utiliser la fonction 3D en partant de ligne 2D :
(la suite est volontairement décomposé pour que tout le monde puisse suivre)

dessiner "a plat" le forme du pignon :



ensuite convertir les lignes 2D en polygone 3D :


(répondre oui , pour faire un élément 3D unique)

Ensuite 2 solutions s'offre a vous :
La solution classique qui existe depuis toujours le "Volume de translation"

une ligne 3D pour définir la trajectoire, puis volume de translation :


2eme solution convertir les lignes 3D en surface puis faire une extrusion :



dans les 2 cas au final vous obtiendrez cela :


tournez le volume pour qu'il soit dans le bon sens des murs et toit , puis dans Architecture / toit , transformer le volume 3D en plan de référence :


voila , vous avez maintenant un plan de référence qui vous permet de gérer les forme de toit exotique Smile



bon courage Okay


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Les membres suivants remercient olivier1 pour ce message :
Mazariaty (23/06/15), Karl-alexandre (24/06/15), paupiette22 (24/06/15), Daniel64 (25/06/15)
Revenir en haut
Goldorak
Membre

Hors ligne

Inscrit le: 30 Sep 2012
Messages: 284
Localisation: Belgique hainaut
Masculin

MessagePosté le: Mar 23 Juin 2015 - 20:54    Sujet du message: Toiture courbe Répondre en citant

Tu m'as devancé olivier
Voici un tuto pdf

http://www.sendspace.com/file/fi4tj7
ou
https://www.dropbox.com/s/za2g7ovmmhz97hh/tuto toit.pdf?dl=0
A+


Urgent !!!! vous avez dit URGENT
Les membres suivants remercient Goldorak pour ce message :
Mazariaty (23/06/15), gwada971 (24/06/15), olivier1 (24/06/15)
Revenir en haut
Mazariaty
Membre

Hors ligne

Inscrit le: 15 Déc 2011
Messages: 412
Localisation: Languedoc-Roussillon
Masculin

MessagePosté le: Mar 23 Juin 2015 - 21:23    Sujet du message: Toiture courbe Répondre en citant

Double combos !

Bravo Olivier et Goldorak pour ces tuto de spécialiste,

Question posé à 16H30 et première réponse illustrée comme un pro à 21H30.
Je dis pas mais la ligne chaude Nemetschek a refroidi d'un coup. Gardons leur quand même les questions les plus pêchues.

Merci pour la communauté


Une petite collation s'impose avant d'attaquer ferme - ;-)

Dernière édition par Mazariaty le Mar 23 Juin 2015 - 22:37; édité 1 fois
Revenir en haut
Visiter le site web du posteur
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 680
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Mar 23 Juin 2015 - 22:00    Sujet du message: Toiture courbe Répondre en citant

salut
la ligne chaude sert en général pour les problèmes qui en sont vraiment et ne substitue en aucun cas à une lecture de l'aide ou à une formation ... Wink enfin c'est mon avis mais je crois que la ligne chaude le partage ...
que des tuts minutes soient fait "pour aider" sur le forum c'est le but ...re Wink


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
Mazariaty
Membre

Hors ligne

Inscrit le: 15 Déc 2011
Messages: 412
Localisation: Languedoc-Roussillon
Masculin

MessagePosté le: Mar 23 Juin 2015 - 23:33    Sujet du message: Toiture courbe Répondre en citant

Hello PHILC,

J'avais l'habitude de dire que tout se résolvait par téléphone ou par message interposé. On peut encore partager cet avis.
Il est bien clair que l'étalon du savoir se situe invariablement du côté de Nemetschek.

Parfois, je me dis que rien n'est si simple quand on s’aperçoit que plus rien maintenant n'est figé dans une logique.
les réseaux "Internet" chamboulent tout encore et toujours. A travers mes félicitations, je me lasse pas du fait que tout peut aller encore plus vite à travers ces échanges.
Un petit exemple qui je trouve rend les choses plus floues pour demain.

Je sais, il y a des fondamentaux à respecter et ce n'était pas mon propos ce soir d'opposer une entreprise de la dimension de Nemetschek à un forum d'entraides.
Si il y avait cette quelconque intention, je m'en excuse. Bin vi, j'entends et je respecte le travail d'un modérateur de ce forum qu'est PHILC.

Voili, voila, et merci catherine50200 pour ma gouverne d'avoir ouvert ce sujet !

Maza


Une petite collation s'impose avant d'attaquer ferme - ;-)
Revenir en haut
Visiter le site web du posteur
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 680
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Mar 23 Juin 2015 - 23:52    Sujet du message: Toiture courbe Répondre en citant

en fait ce que je souhaitais faire remarquer c'est que en règle générale une "hot line" c'est pour les problèmes et qu'on a souvent tendance à mélanger le fait de ne pas savoir faire avec un problème..
et Olivier à fait exactement ce qu'il fallait en proposant ce tut minute..
après travailler 20 ans sur un soft sans en connaitre au moins ses possibilités basiques , je trouve cela dommage Sad (mais attention pas d'amalgame, cela ne veut pas dire que la personne est incompétente Smile ) c'est pourquoi je fais de la formation ..et ce ,dans les deux sens ..je donne et je reçois (enfin il y a quand même un but pécuniaire Mr. Green ) pour essayer de maitriser l'outil pour travailler plus sereinement ..
mais j'ai bien saisi que tu n'opposais personne Okay
et lorsqu'un outil est maitrisé , le travail est plus "cool" pour la personne qui le maitrise ... Wink


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
Jérémy
Modérateur

Hors ligne

Inscrit le: 23 Nov 2012
Messages: 1 400
Localisation: Pouzauges
Masculin

MessagePosté le: Mer 24 Juin 2015 - 06:24    Sujet du message: Toiture courbe Répondre en citant

PHILC a écrit:

et lorsqu'un outil est maitrisé , le travail est plus "cool" pour la personne qui le maitrise ... Wink


et plus rentable accessoirement Wink


Y'a rien qui va trop mal !
Revenir en haut
Visiter le site web du posteur
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 680
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Mer 24 Juin 2015 - 08:57    Sujet du message: Toiture courbe Répondre en citant

effectivement , c'est même devenu impératif par les temps qui courent tellement certains clients sont de véritables "baltringues" Shocked


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
catherine50200
Membre

Hors ligne

Inscrit le: 23 Mai 2014
Messages: 21
Féminin

MessagePosté le: Mer 24 Juin 2015 - 09:13    Sujet du message: Toiture courbe Répondre en citant

Bonjour
Merci Olivier et Goldorak pour les tutos. C'est vrai que ça peut paraitre bizarre qu’après plus de 20 ans sur allplan je ne connaisse pas cette fonction. J'ai connu allplan à ces début, c t au siècle dernier et les agences régionales n'existaient pas par exemple. Le logiciel n'avait pas toutes ces fonctions, les maisons étaient très simple à dessiner et on ne faisait pas de rendu de facades . Ensuite les versions se sont enchainées avec des fonctions suppl. pour mettre en valeur les projets, la 3d et les rendus mais g zappé ces fonctions et je faisais autrement alors encore merci.
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 680
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Mer 24 Juin 2015 - 09:29    Sujet du message: Toiture courbe Répondre en citant

salut cat
rien ne t'obligeais à te justifier en fait Wink
c'est juste que je prône la formation pour continuer à être opérationnel ...ton cas prouve s'il en est besoin que cette dernière est très importante , voir essentielle..
maintenant le principal est que les clients aient des plans ...comment sont ils dessinés ,ça c'est une autre histoire... Smile


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
catherine50200
Membre

Hors ligne

Inscrit le: 23 Mai 2014
Messages: 21
Féminin

MessagePosté le: Jeu 2 Juil 2015 - 15:00    Sujet du message: Toiture courbe Répondre en citant

Bonjour
Ça y est je suis une pro maintenant des toitures biscornues. Mais aujourd'hui ça ne fonctionne pas. J'ai bien suivi toutes les étapes decrites si dessus mais à la dernière étape je ne peux pas transformer mon volume 3 d en plan de référence. Peux être que ça vient du message que j'ai au moment de faire le volume de translation qui est "aucun volume fermé n'a pu être crée". Et c'est encore plus bizarre parce que mon volume est bien fermé. Merci pour votre aide.
Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 151
Localisation: NIORT
Masculin

MessagePosté le: Jeu 2 Juil 2015 - 15:14    Sujet du message: Toiture courbe Répondre en citant

vérifie bien ton contour de départ , la 2D ne doit pas être construite correctement et deux lignes doivent ne pas être jointives


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 22:18    Sujet du message: Toiture courbe

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE Toutes les heures sont au format GMT + 1 Heure
Aller à la page: 1, 2  >
Page 1 sur 2


Sauter vers:

Index | creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
darkages Template © larme d'ange
Powered by phpBB © 2001, 2005 phpBB Group
Traduction par : phpBB-fr.com
