extruder des surface


Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
idromail
Membre

Hors ligne

Inscrit le: 07 Fév 2012
Messages: 11
Localisation: 67750
Masculin

MessagePosté le: Mar 10 Mar 2015 - 08:45    Sujet du message: extruder des surface Répondre en citant

bonjour.
depuis qq temps j'ai un soucis dans le développement des surfaces par extrusion.

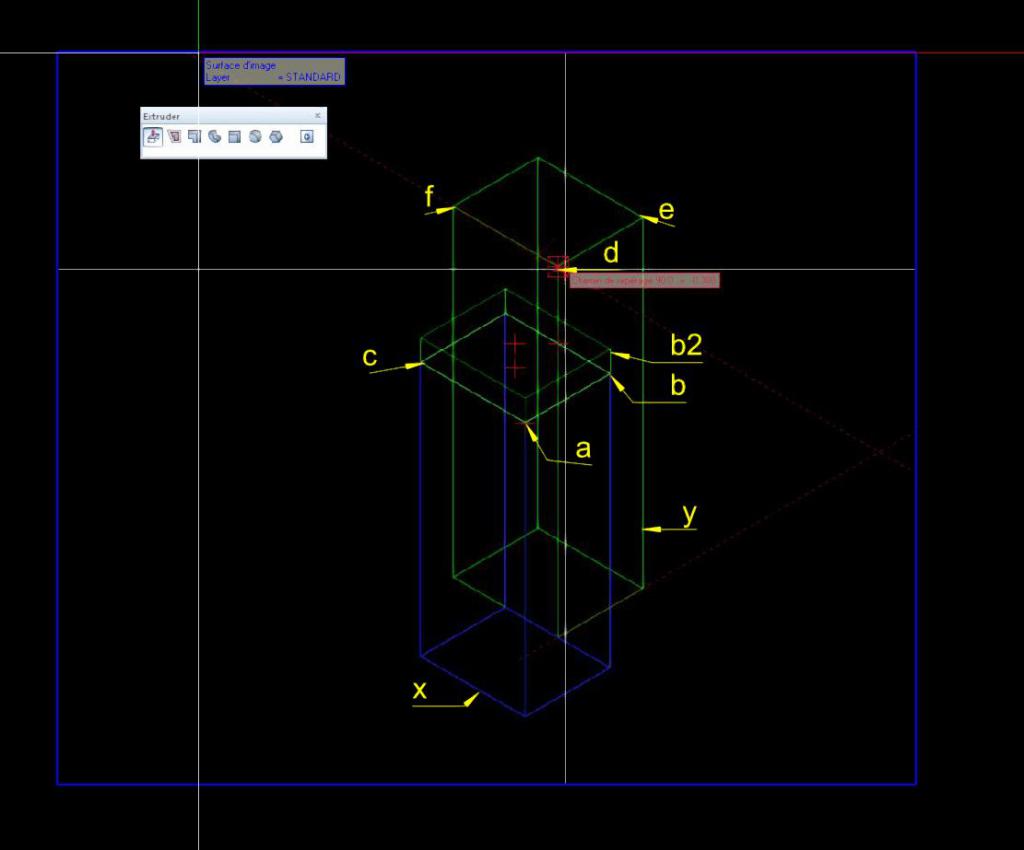

ci joint image pour explique.
j'ai 2 volumes l'un a coté de l'autre x et y de hauteur différente(y plus haut).
je souhaite extruder la surface c-a-b du volume x au même niveau que la surface f-d-e du volume y .
le tout en vue 3d.mai lorsque je pointe sur le point d. le surface c-a-b ne vient pas s'accrocher au niveau de d mais b2
une distance que je ne comprend pas.
j'ai tout essayer dans les point d'accroche /repérage et tout et tout mais rien à faire.
si qq a compris ou à le même soucis que moi.
merci d'avance.
Manu.
url=http://[allplan.leforum.eu/image/110/a/1/4/extruder-surface-4a488d2.jpg.htm]
[/url]
Revenir en haut
Publicité






MessagePosté le: Mar 10 Mar 2015 - 08:45    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
AdrienSahe
Membre

Hors ligne

Inscrit le: 06 Aoû 2013
Messages: 580
Localisation: Annemasse
Masculin

MessagePosté le: Mar 10 Mar 2015 - 09:50    Sujet du message: extruder des surface Répondre en citant

Je suis pas sur d'avoir compris, Mais essaye de tracer des ligne 3D pour venir te caler ou tu le souhaite.
Revenir en haut
Visiter le site web du posteur
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 653
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Mar 10 Mar 2015 - 10:08    Sujet du message: extruder des surface Répondre en citant

salut

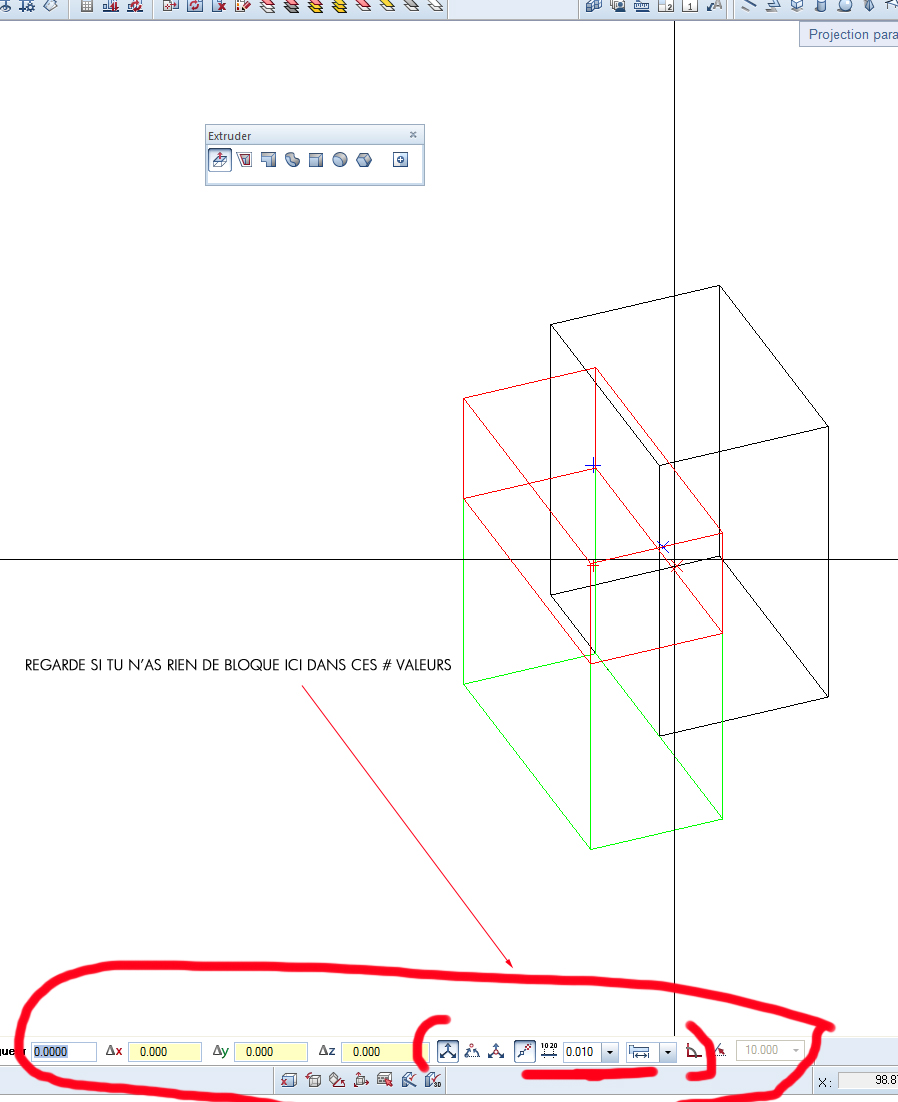

regarde si tu n'as pas des valeurs réglées par défaut à ce niveau (cf. image)




« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
idromail
Membre

Hors ligne

Inscrit le: 07 Fév 2012
Messages: 11
Localisation: 67750
Masculin

MessagePosté le: Mar 10 Mar 2015 - 10:16    Sujet du message: extruder des surface Répondre en citant

PHILC a écrit:
salut
regarde si tu n'as pas des valeurs réglées par défaut à ce niveau (cf. image)

[quote="PHILC"]salut
regarde si tu n'as pas des valeurs réglées par défaut à ce niveau (cf. image)


en faite je n'arrive pas à prendre le point a en référence pour l'emmener au point d point 3d existant du volume y!

on dirai qu'il y a une valeur par défaut car lorsque j'accroche un point d'un volume en 3d pour extruder la surface il y a une valeur vers le bas en z..
je n'arrive pas a accrocher le point a ou b!
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 653
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Mar 10 Mar 2015 - 10:38    Sujet du message: extruder des surface Répondre en citant

en fait c'est pour cela que je te demande de regarder là ou je t'ai indiqué ..(je me suis aussi permis d'éditer ton message et de supprimer les doublons de citations Wink )


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
idromail
Membre

Hors ligne

Inscrit le: 07 Fév 2012
Messages: 11
Localisation: 67750
Masculin

MessagePosté le: Mar 10 Mar 2015 - 11:11    Sujet du message: extruder des surface Répondre en citant

merci.
je pense pas.

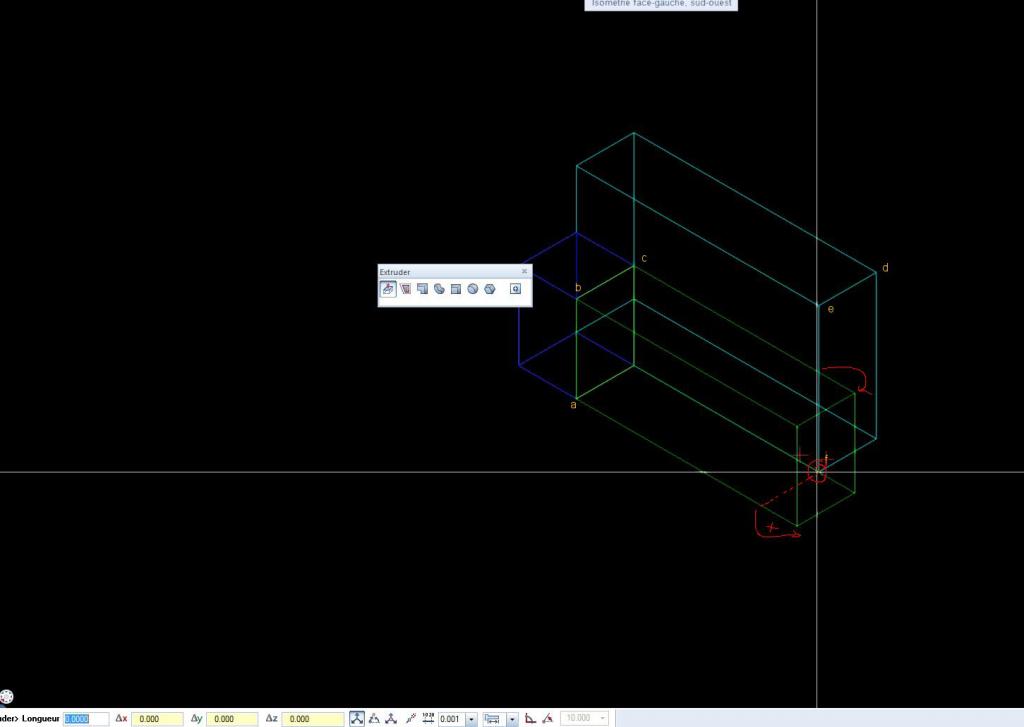

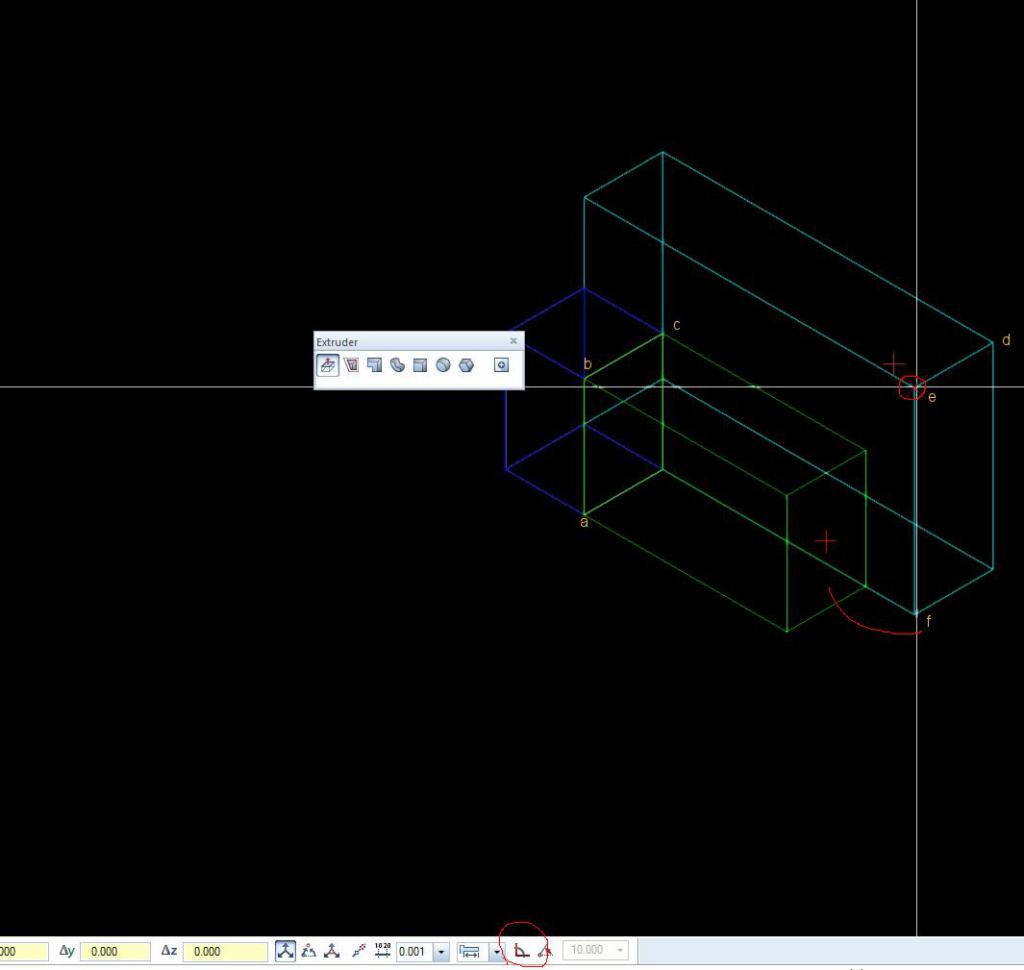

dans un premier temps si je pointe sur e avec le réticule pour amener la surface abc au niveau def je suis en retrait de celle-ci
