MessagePosté le: Ven 6 Fév 2015 - 10:18    Sujet du message: Modèlisation 3D Répondre en citant

Salut à tous !

pourriez vous m'expliquer comment faire ça dans Allplan ?

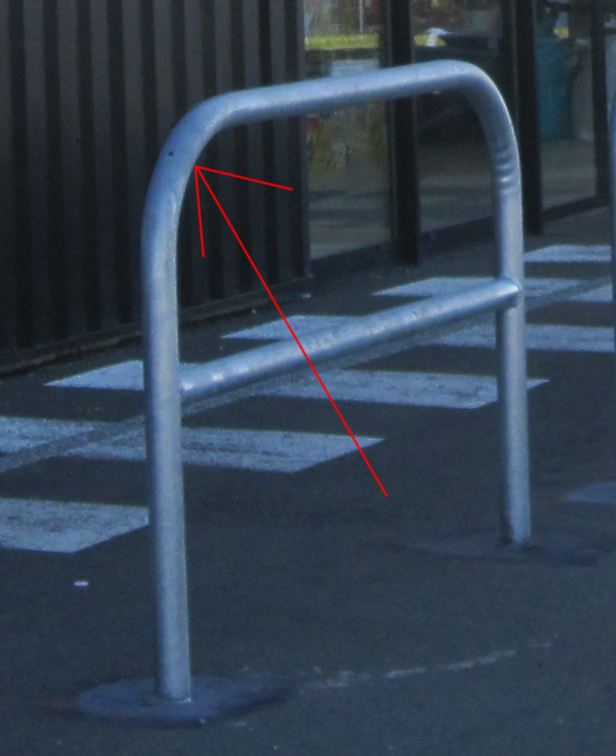

ce qui pose problème c'est l'arrondi les parties droite ça roule.

Merci


c'est pas faux !

Dernière édition par dead le Ven 6 Fév 2015 - 11:14; édité 1 fois
