MessagePosté le: Mer 23 Sep 2015 - 09:26    Sujet du message: Murs supérieurs Répondre en citant

Revue du message précédent :

J'avais les valeurs de numéro de motif réglé de 0 à 0.

J'ai mis comme toi 43 à 99 mais pas de changement.
Mais si j'utilise le motif n°365 faut peut-être que je mette de 0 à 370 par exemple. --> fait --> pas de changement ça marche toujours pas.
Revenir en haut
Publicité






MessagePosté le: Mer 23 Sep 2015 - 09:26    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
willkeops
Membre

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 137
Localisation: Le Bourget du lac

MessagePosté le: Mer 23 Sep 2015 - 09:39    Sujet du message: Murs supérieurs Répondre en citant

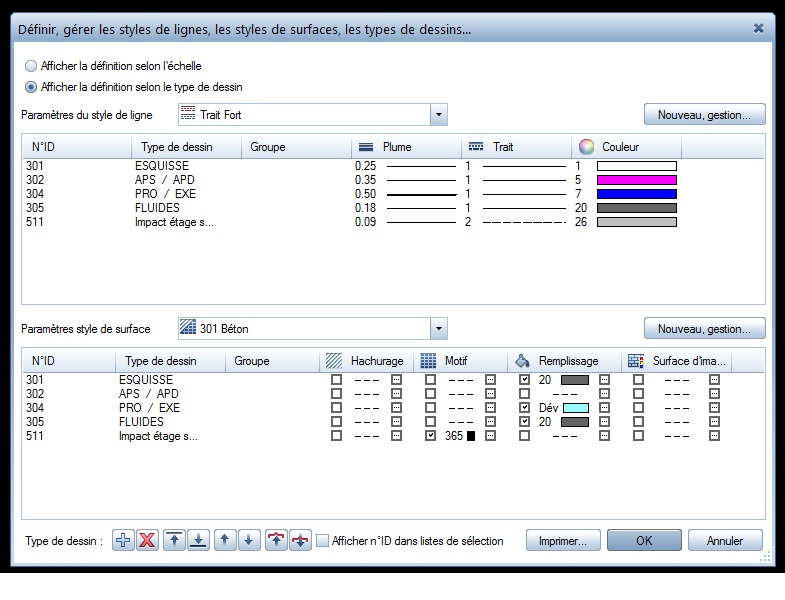

ci-dessous mes réglages :


ça permet d'insérer un calque du niveau du dessus dans la mise en page en assignant un type de dessin impact.


Mais après réflexion, en fait, pour l'impact, je ne fais plus tout à fait comme ça :

j'utilise des coupes en plan (vues associatives) avec vue "dessous de dalle".

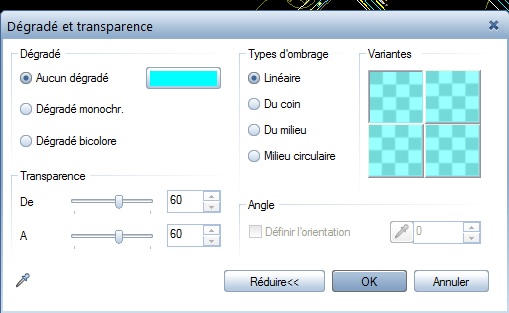

Il est donc important de régler la transparence du remplissage des murs coupés :


le réglage de l'impact est ensuite un motif standard (le 4 chez moi) :
Revenir en haut
Boris8469
Membre

Hors ligne

Inscrit le: 22 Sep 2015
Messages: 13
Masculin

MessagePosté le: Mer 23 Sep 2015 - 13:21    Sujet du message: Murs supérieurs Répondre en citant

Je n'ai pas tout compris. Tu as deux méthodes, pourrais-tu détailler la plus simple étape par étape s'il te plait ?

Moi je dessine mes murs en éléments 3D, je ne me préoccupe pas de la hauteur tout est à 2.70m de haut je crois. Mais je dessine qu'en 2D au final.

Pour faire un impact jusqu'à présent je faisais simplement :
- activation d'un calque impact en rouge, et du niveau considéré en jaune
- Créer/Vue et ingénierie, détails / Vue associative / Créer une vue
- Qcq
- Je sélectionne mon bâtiment
- l'impact apparait en gris, point tillet fin
Ce que je cherche c'est à le pocher automatiquement
Je pensais qu'en créant un style de dessin ça suffirait mais j'obtiens pas le résultat escompté.

Revenir en haut
willkeops
Membre

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 137
Localisation: Le Bourget du lac

MessagePosté le: Mer 23 Sep 2015 - 13:24    Sujet du message: Murs supérieurs Répondre en citant

t'es sur la bonne voie !!!

il suffit de :
- cocher le motif souhaité dans les options de coupes pour la ligne "surfaces cachées",
- définir un style de remplissage des murs avec une transparence
Revenir en haut
Boris8469
Membre

Hors ligne

Inscrit le: 22 Sep 2015
Messages: 13
Masculin

MessagePosté le: Mer 23 Sep 2015 - 13:47    Sujet du message: Murs supérieurs Répondre en citant

Tu as l'air de faire
Créer/Vue et ingénierie, détails / Vue associative / Créer une coupe
Je retrouve mes réglages, faut-il que je change quelque chose ?



Mais où vas-tu pour la transparence ?


Dernière édition par Boris8469 le Mer 23 Sep 2015 - 13:53; édité 1 fois
Revenir en haut
willkeops
Membre

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 137
Localisation: Le Bourget du lac

MessagePosté le: Mer 23 Sep 2015 - 13:53    Sujet du message: Murs supérieurs Répondre en citant

c'est le style de surface qu'il faut modifier. Perso j'utilise un remplissage avec une transparence de 60% (voir un de mes posts précédents)
Revenir en haut
Boris8469
Membre

Hors ligne

Inscrit le: 22 Sep 2015
Messages: 13
Masculin

MessagePosté le: Mer 23 Sep 2015 - 14:12    Sujet du message: Murs supérieurs Répondre en citant

Je ne dois pas savoir comment utiliser les styles de dessin.

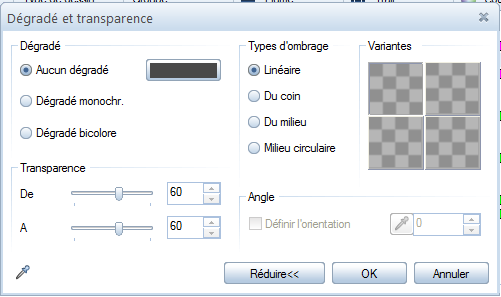

J'ai modifier mon 304 PRO/EXE avec une transparence à 60% comme toi
Pas de changement.

Revenir en haut
willkeops
Membre

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 137
Localisation: Le Bourget du lac

MessagePosté le: Mer 23 Sep 2015 - 14:38    Sujet du message: Murs supérieurs Répondre en citant

si t'es en style de dessin 304, ça devrait fonctionner. Je ne pige pas pourquoi tu n'y arrive pas.
Tu peux faire une copie d'écran de ton réglage de coupe, et du rendu final ?
Revenir en haut
Rockstar
Invité

Hors ligne




MessagePosté le: Mer 23 Sep 2015 - 14:43    Sujet du message: Murs supérieurs Répondre en citant

Je plussoie la méthode c'est exactement comme ca que je fais.
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 662
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Mer 23 Sep 2015 - 15:14    Sujet du message: Murs supérieurs Répondre en citant

il faut aussi régler ton style de dessin dans la fenêtre allplan ...sinon ça ne marche pas Wink


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
Boris8469
Membre

Hors ligne

Inscrit le: 22 Sep 2015
Messages: 13
Masculin

MessagePosté le: Mer 23 Sep 2015 - 16:11    Sujet du message: Murs supérieurs Répondre en citant

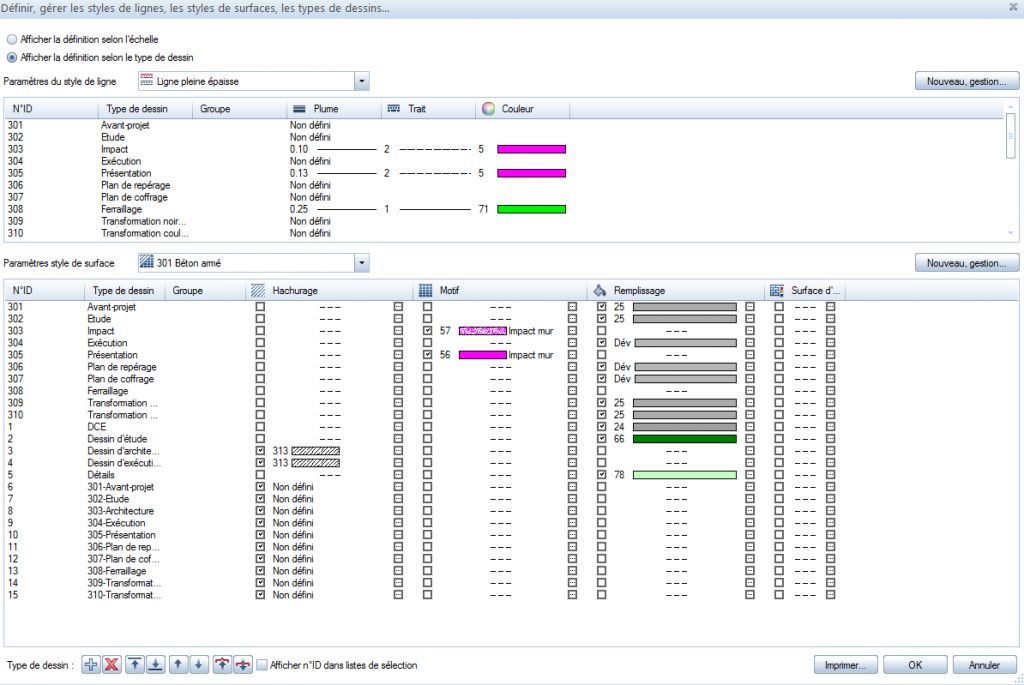

Voilà l'aperçu écran en style Impact 511 et style 304 PRO/EXE



Revenir en haut
willkeops
Membre

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 137
Localisation: Le Bourget du lac

MessagePosté le: Mer 23 Sep 2015 - 16:14    Sujet du message: Murs supérieurs Répondre en citant

j'viens de me rendre compte d'un truc bête : est ce que la profondeur de ta coupe s'arrête bien dans les murs à avoir en impact ? si non, ça n'affichera pas l'impact !
Revenir en haut
Boris8469
Membre

Hors ligne

Inscrit le: 22 Sep 2015
Messages: 13
Masculin

MessagePosté le: Mer 23 Sep 2015 - 16:27    Sujet du message: Murs supérieurs Répondre en citant

Regarde mes aperçu écran l'impact s'affiche mais c'est juste le pochage qui s'affiche pas.
Je pense que je ne sais pas comment tu attribue un style de dessin à un élément en fait
Revenir en haut
willkeops
Membre

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 137
Localisation: Le Bourget du lac

MessagePosté le: Mer 23 Sep 2015 - 16:33    Sujet du message: Murs supérieurs Répondre en citant

plusieurs choses :

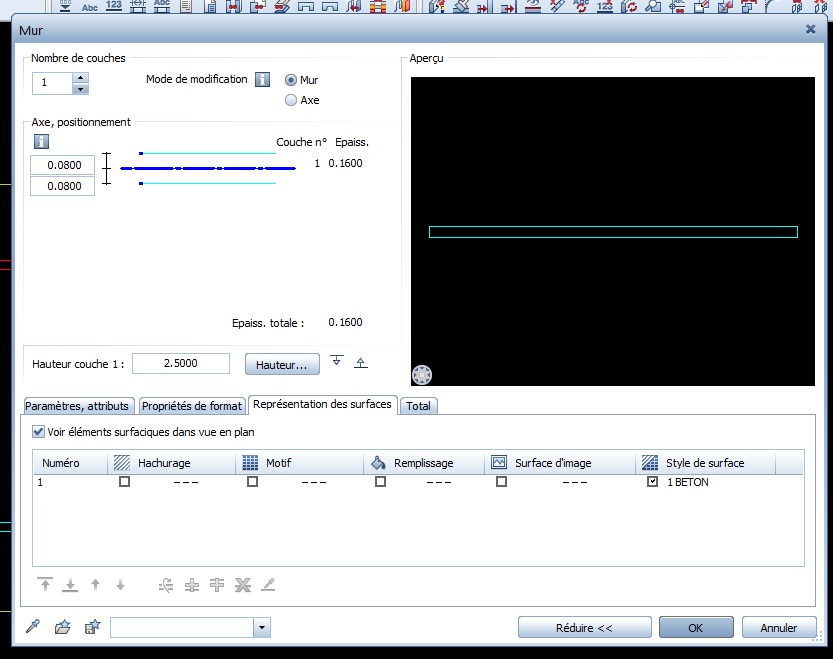

- il faut appliquer le style de surface aux éléments que tu souhaite voir apparaître en impact (dans les propriétés des murs, style de surface à la place de remplissage...)
- il faut choisir le style de dessin en bas à droite de ta vue allplan (dans la barre des tâches)

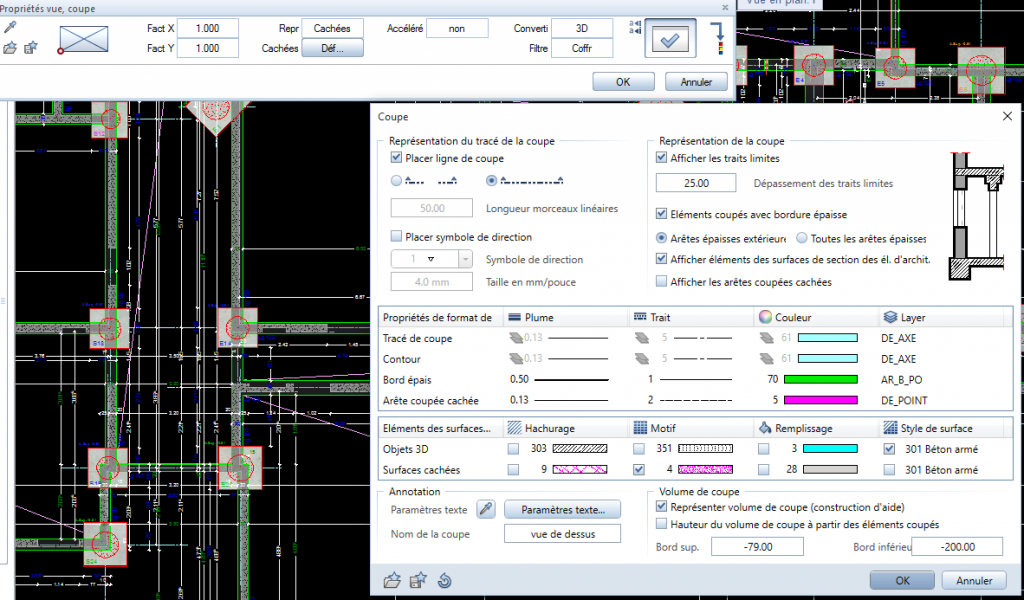

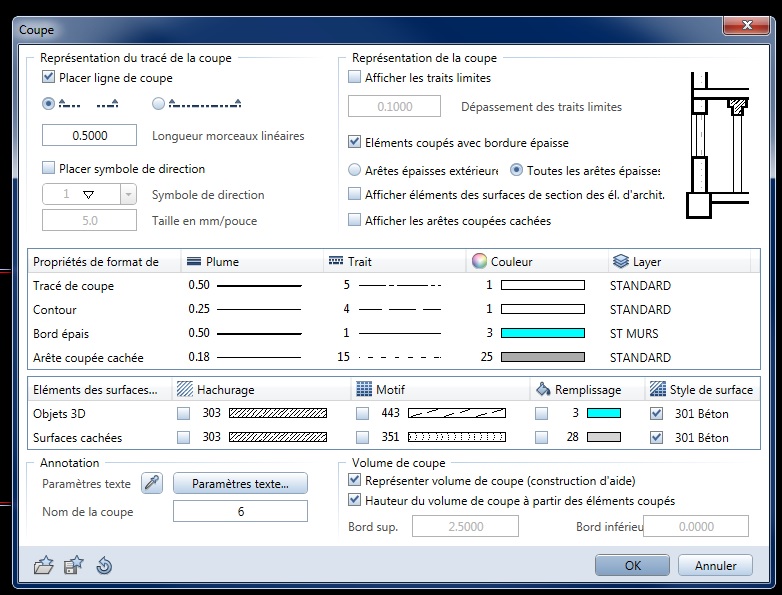

- il faut cocher la case "style de surface" sur la ligne "surfaces cachées" des propriétés de coupes
- il faut bien avoir un plan de coupe qui s'arrête dans la hauteur des murs que tu veux voir en impact


what else ?
