Attention, Spirale ... eliptique


Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
Rockstar
Invité

Hors ligne




MessagePosté le: Jeu 5 Juin 2014 - 13:31    Sujet du message: Attention, Spirale ... eliptique Répondre en citant

Bonjour,

Quelqu'un sait-il dessiner une spirale de forme ovale ?

J'aimerais dessiner plusieurs lignes de forme eliptique et en spirale, pour les transformer en acier par la suite.


Dernière édition par Rockstar le Ven 6 Juin 2014 - 12:46; édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Jeu 5 Juin 2014 - 13:31    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 681
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Jeu 5 Juin 2014 - 13:42    Sujet du message: Attention, Spirale ... eliptique Répondre en citant

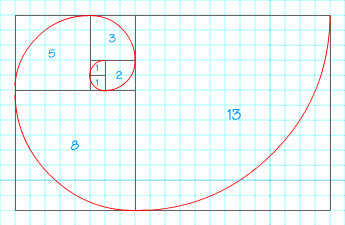

tu te dessines une spirale selon cette méthode



et tu la fait varier juste sur Y avec le bon rapport équivalent à l'ellipse que tu souhaites ... Wink
ou alors tu la dessines dans un outil comme Illustrator (ou Corel) qui doivent avoir (pas sur à vérifier !) des formules toutes faites un peu comme la fonction "formule" de C4D... Okay


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
Rockstar
Invité

Hors ligne




MessagePosté le: Jeu 5 Juin 2014 - 13:49    Sujet du message: Attention, Spirale ... eliptique Répondre en citant

Je souhaite disons un demi ovale, qui varie aussi sur z ...

Vue en plan j'ai un oval mais Le point de départ est au niv. 0 et le point d'arrivée 3m au dessus.
je pensais une spirale sur Z pas en plan
Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 152
Localisation: NIORT
Masculin

MessagePosté le: Jeu 5 Juin 2014 - 13:54    Sujet du message: Attention, Spirale ... eliptique Répondre en citant

Bibliothèque / Smartparts / Défaut / Objets 3D --> Spirale

c'est pas un ovale mais ça peu être déformé par la suite


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 681
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Jeu 5 Juin 2014 - 13:56    Sujet du message: Attention, Spirale ... eliptique Répondre en citant

donc tu veux une spirale 3D en fait si j'ai bien tout compris !! Peut être avec les gardes corps intégrés à un escalier en colimaçons avec de très nombreuses facettes et que tu exploses en 3D pur une fois fait auquel tu appliques ton anamorphose sur X ou Y ...what else Mr. Green

grilled par Olivier je n'avais point vue cette spirale (et donc toi non plus Mr. Green ) donc yaplukayfokonyaka


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
Jérémy
Modérateur

Hors ligne

Inscrit le: 23 Nov 2012
Messages: 1 400
Localisation: Pouzauges
Masculin

MessagePosté le: Jeu 5 Juin 2014 - 14:10    Sujet du message: Attention, Spirale ... eliptique Répondre en citant

L'idée pourrait être de partir de cette spirale pour te créer une ligne 3D qui te servirais de trajectoire pour une translation à partir d'une surface ovale.


Y'a rien qui va trop mal !
Revenir en haut
Visiter le site web du posteur
Rockstar
Invité

Hors ligne




MessagePosté le: Jeu 5 Juin 2014 - 14:12    Sujet du message: Attention, Spirale ... eliptique Répondre en citant

ouais ... le but c'est d'en faire un acier apres

je vous montrerai si ca fonctionne .
Revenir en haut
Rockstar
Invité

Hors ligne




MessagePosté le: Ven 6 Juin 2014 - 09:54    Sujet du message: Attention, Spirale ... eliptique Répondre en citant

Bon, voici le début du truc, réalisé avec des splines 3D

Revenir en haut
Jérémy
Modérateur

Hors ligne

Inscrit le: 23 Nov 2012
Messages: 1 400
Localisation: Pouzauges
Masculin

MessagePosté le: Ven 6 Juin 2014 - 10:22    Sujet du message: Attention, Spirale ... eliptique Répondre en citant

Content que tu y sois arriver Okay


Y'a rien qui va trop mal !
Revenir en haut
Visiter le site web du posteur
Rockstar
Invité

Hors ligne




MessagePosté le: Mer 11 Juin 2014 - 10:36    Sujet du message: Attention, Spirale ... eliptique Répondre en citant

Hey!

Voici un petit apercu du résultat :
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 681
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Mer 11 Juin 2014 - 10:42    Sujet du message: Attention, Spirale ... eliptique Répondre en citant

c'est surement très joli mais petit !!! un peu plus grosse les images M. plus Wink
