Macro débutant...


Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
Cucuclan
Membre

Hors ligne

Inscrit le: 08 Mai 2014
Messages: 13
Masculin

MessagePosté le: Sam 10 Mai 2014 - 16:42    Sujet du message: Macro débutant... Répondre en citant

Salut a tous,
je viens de me lancé dans l’aventure des smart-part, a ma grande surprise le code est semblable a un code de page web (avec certaine différence quand meme) donc j'ai pu récupéré certaine habitude.
Cependant pour la partie modélisation 3D j'ai un petit problème :
Je vous explique :
La smart part que je suis entrain de peaufiné est un lit deux place modulable en fonction de la dimension du matelas (et non les pourtour du cadre) j'ai aussi intégré la modification des éléments périphériques
pour donné a certain lit des look type japonaise, la smart part gère aussi la gestion des pied de lit ou bois de lit .
Mon problème est que j'aimerais donné des forme a ma tête de lit qui devrait automatiquement s'allongé si la largeur du matelas ou des bord de lit augmentais.
des forme anordit (en vague) et triangulaire
j'ai eu beau éplucher les fonctions de l'éditeur j'ai pas trouvé la fonction simple et rapide...

J'ai pensé aussi a importé des éléments 3D mais je pense que je serrai bloqué sur leurs largeur fixe...

Pourriez-vous m'aiguillé sur la fonction qu'il faut que j’approfondisse pour trouvé la solution a mon problème.

PS: Je peut partagé ma smart-part pour la compréhension du problème.
Revenir en haut
Publicité






MessagePosté le: Sam 10 Mai 2014 - 16:42    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Jérémy
Modérateur

Hors ligne

Inscrit le: 23 Nov 2012
Messages: 1 411
Localisation: Pouzauges
Masculin

MessagePosté le: Sam 10 Mai 2014 - 17:51    Sujet du message: Macro débutant... Répondre en citant

Il faut que tu codes ton objet (en l’occurrence ta tête de lit) en code smart.
Pour cela il te faut utiliser les fonctions géométriques (la ou les fonctions à utiliser vont évidemment dépendre de la forme que tu souhaites obtenir...).
Du coup il te suffira d'utiliser une (ou des) variable(s) dans tes fonctions que tu paramétreras en fonction de la taille souhaitée.


Y'a rien qui va trop mal !
Revenir en haut
Visiter le site web du posteur
Cucuclan
Membre

Hors ligne

Inscrit le: 08 Mai 2014
Messages: 13
Masculin

MessagePosté le: Sam 10 Mai 2014 - 18:29    Sujet du message: Macro débutant... Répondre en citant

ouaip, j'ai bien compris pour le code je cherche simplement l'expression pour la créé mais j'ai du mal
y'a bien l'expression Prism mais la encor c'est une chaine de Node et pour faire des courbe je le sens mal...
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 724
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Sam 10 Mai 2014 - 18:57    Sujet du message: Macro débutant... Répondre en citant

dites les gars , je sais que je vais encore faire mon vieux "schnock" mais je souhaiterais que l'on fasse un peu attention à l'orthographe et au français car perso , certaines fois , j'ai du mal à déchiffrer ..je ne vous demande pas d'être Bernard Pivot non plus mais une saine relecture permettrait d'éviter beaucoup de bêtises et de fautes d'inattention ...Merci d'avance ... Wink


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 191
Localisation: NIORT
Masculin

MessagePosté le: Sam 10 Mai 2014 - 19:09    Sujet du message: Macro débutant... Répondre en citant

Dans ton cas il faut utiliser la fonction PRISM_ en appliquant pour la partie cintré les formules du cercle et notamment celle de la code .

http://fr.wikipedia.org/wiki/Cercle

voici un exemple avec la commande PRISM_

Citation:
PRISM_ 7 , 0.3 ,
0 , 0 , 0 ,
0.9 , 0 , 0 ,
0.9 , 0.3 , 0 ,
0.75 , 0.3 , 0 ,
0.45 , 0.22 , 900 , ! centre du cerle
0.15 , 0.3 , 3000 , ! arrivé du cercle
0 , 0.3 , 0


bon courage


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
Cucuclan
Membre

Hors ligne

Inscrit le: 08 Mai 2014
Messages: 13
Masculin

MessagePosté le: Sam 10 Mai 2014 - 22:04    Sujet du message: Macro débutant... Répondre en citant

Merci Olivier1,
j'ai réussi a l'agrémenté dans le Smart-part j'aimerais te posé cependant une question sur l'expression :
Tu m'as expliqué que j’aurai besoin de faire référence a la corde, et les seuls inconnus (dans ma tête) de cette expression sont le 900 et le 3000...
j'ai du mal a comprendre le rapport à la corde vu que la corde se conterais en centimètre et non pas en centaine de mètre ... je suis dans le flou mais si non j'arrive a manipuler la forme sans trop comprendre comment je fais...
Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 191
Localisation: NIORT
Masculin

MessagePosté le: Sam 10 Mai 2014 - 23:12    Sujet du message: Macro débutant... Répondre en citant

Dans ton 1er post tu az dit que tu voulais un lit qui soit ajustable , et donc avoir un tête de lit de largeur variable avec un cintre .

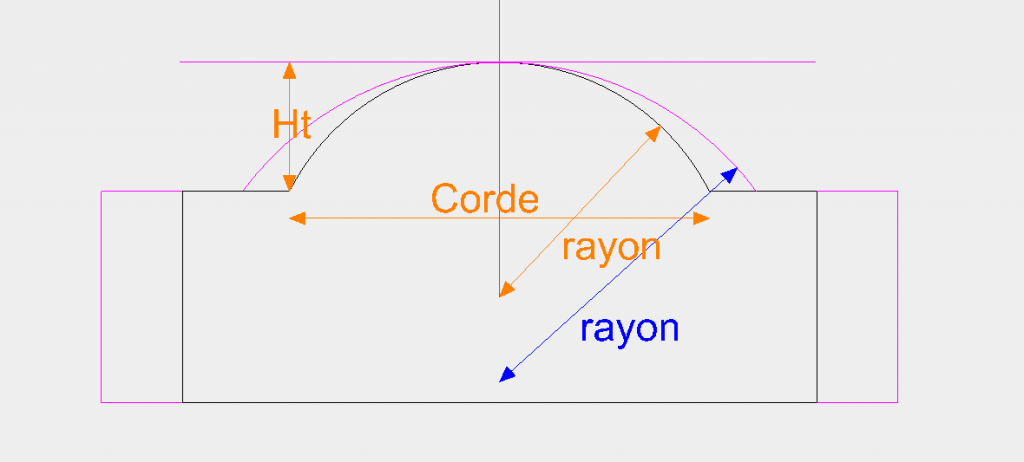

seul solution les mathématique et utiliser la formule de la corde d'un cercle , regarde cette illustration pour mieux comprendre :
