MessagePosté le: Mer 5 Fév 2014 - 21:03    Sujet du message: Ferraillage escalier ... Répondre en citant

Revue du message précédent :

C'est du ferraillage 2D. c'est pour ça que j'ai besoin de l'élévation de la barre et d'une coupe.
Pour le calcul des barres, pour le début et l'arrivée de l'escalier c'est la coupe qui me donne la longueur
de la barre. Pour les barres dans le milieu de l'escalier, je prends des longueurs de 2.00m environ pour pouvoir
les manutentionner, les plier sur place. De plus je prends un diamètre de barre jusqu'à Ø12mm, avec une griffe
on peut plier la barre.
Revenir en haut
Publicité






MessagePosté le: Mer 5 Fév 2014 - 21:03    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Jérémy
Modérateur

Hors ligne

Inscrit le: 23 Nov 2012
Messages: 1 430
Localisation: Pouzauges
Masculin

MessagePosté le: Mer 5 Fév 2014 - 21:34    Sujet du message: Ferraillage escalier ... Répondre en citant

Trisic kristof, un seul mot :
chapeau !!!

Okay Shocked Okay


Y'a rien qui va trop mal !
Les membres suivants remercient Jérémy pour ce message :
Trisic_Kristof (05/02/14)
Revenir en haut
Visiter le site web du posteur
gwada971
Membre

Hors ligne

Inscrit le: 03 Déc 2012
Messages: 896
Localisation: PARIS
Masculin

MessagePosté le: Mer 5 Fév 2014 - 21:43    Sujet du message: Ferraillage escalier ... Répondre en citant

Rien à dire de plus
Shocked
Les membres suivants remercient gwada971 pour ce message :
Trisic_Kristof (05/02/14)
Revenir en haut
Trisic_Kristof
Membre

Hors ligne

Inscrit le: 29 Mar 2012
Messages: 173
Localisation: Veneux-Les-Sablons
Masculin

MessagePosté le: Jeu 6 Fév 2014 - 11:32    Sujet du message: Ferraillage escalier ... Répondre en citant

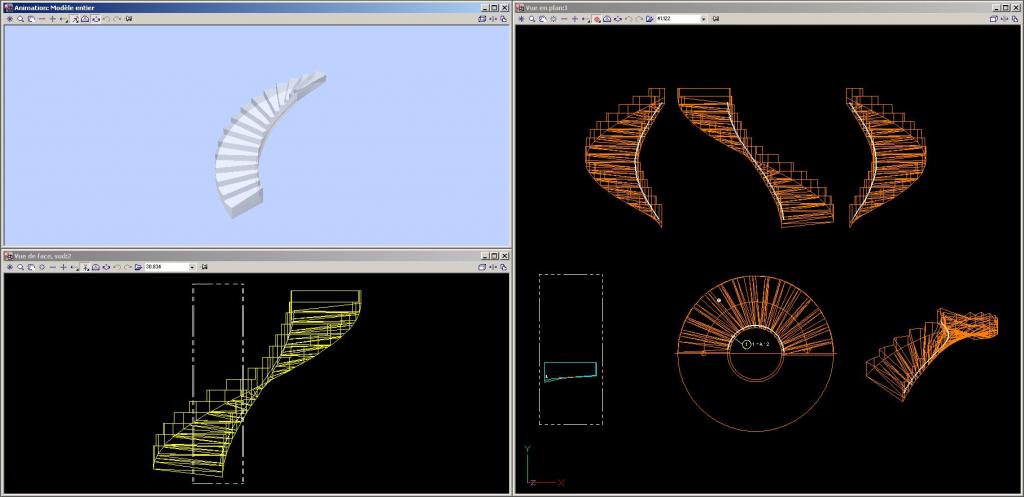

Pour armer une paillasse d'escalier hélicoidale, on peut réaliser une armature en 3D.
