Révolution autours d'un axe


Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
FREDY
Membre

Hors ligne

Inscrit le: 20 Sep 2013
Messages: 89
Localisation: Réunion
Masculin

MessagePosté le: Lun 14 Oct 2013 - 15:02    Sujet du message: Révolution autours d'un axe Répondre en citant

Bonjour à tous...

J'aimerais réaliser un épis de toiture, comme ci-après :



En fait, je dessine la moitié de l'objet selon un axe et je souhaite effectuer une révolution autours de ce denier. Sur Autocad, je sais effectuer cette opération, mais sur Allplan comment faire svp ?

Avec le modeleur 3D, je ne trouve aucune fonction s'y rapprochant.

Comment procèderiez-vous ?

Merci d'avance.


Quand le bâtiment va, tout va...
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Lun 14 Oct 2013 - 15:02    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
PHILC
Modérateur

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 5 657
Localisation: 46°16'32.01N/6° 1'52.94E
Masculin

MessagePosté le: Lun 14 Oct 2013 - 15:35    Sujet du message: Révolution autours d'un axe Répondre en citant

salut
dans le module 3D la fonction "volume de révolution" ! Wink


« Deux hommes intelligents, d'idées opposées, trouveront beaucoup plus de choses à se dire que deux cons appartenant à un même parti. »
Revenir en haut
Visiter le site web du posteur
FREDY
Membre

Hors ligne

Inscrit le: 20 Sep 2013
Messages: 89
Localisation: Réunion
Masculin

MessagePosté le: Lun 14 Oct 2013 - 15:39    Sujet du message: Révolution autours d'un axe Répondre en citant

Euh, le soucis, c'est que je ne le trouve pas.


Quand le bâtiment va, tout va...
Revenir en haut
Visiter le site web du posteur
BRINON
Membre

Hors ligne

Inscrit le: 11 Déc 2012
Messages: 860
Localisation: ALLANCHE 15
Masculin

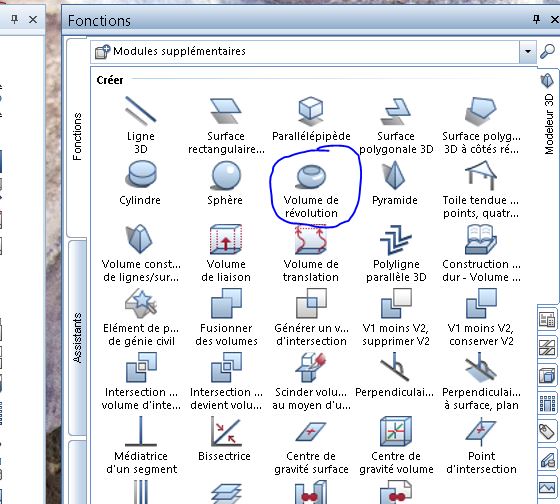

MessagePosté le: Lun 14 Oct 2013 - 15:48    Sujet du message: Révolution autours d'un axe Répondre en citant
