Charpente sur murs non paralleles
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
BRINON
Membre

Hors ligne

Inscrit le: 11 Déc 2012
Messages: 860
Localisation: ALLANCHE 15
Masculin

MessagePosté le: Jeu 19 Sep 2013 - 19:36    Sujet du message: Charpente sur murs non paralleles Répondre en citant

 Bonjour,

Je travaille sur la réha d'une maison dont les murs de façade ne sont pas parallèles.

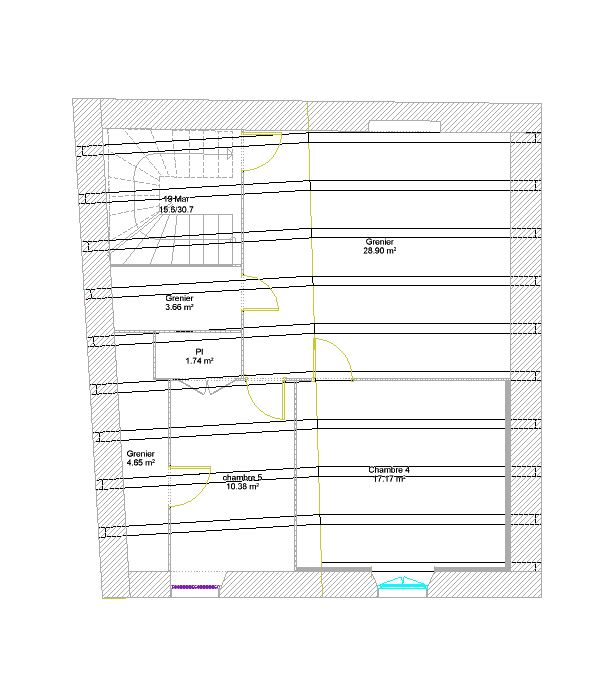

Par conséquent, lorsque je dessine les couples (fermes-chevrons), ils se touchent au faîtage, mais il ne sont pas dans le prolongement les uns des autres (car Allplan règle les chevrons sur l'égout et non le faîtage), ce qui n'est pas le cas dans la réalité, et de plus, je ne peux pas mettre d'entraits retroussés car les chevrons ne sont pas alignés.
Est ce que ce problème vous est déjà arrivé et comment l'avez vous résolu ?



Dernière édition par BRINON le Ven 20 Sep 2013 - 10:03; édité 1 fois
