MessagePosté le: Lun 13 Mai 2013 - 22:58    Sujet du message: question Répondre en citant

Bonsoir,
Voilà à peine je me présente, je pose une question ! mon inscription sur ce sit est un peu intéressée, je l’avoue !
Je dois rendre mon projet de fin d’année le 14 juin et n’ai toujours pas trouvé le moyen de faire ma courbe dans allplan. je fais le projet d’un studio photo.
Voilà ma question, je ne sais pas comment m’y prendre pour réaliser la courbe du cyclorama dans une 3d, une courbe dans le sens du dessin ci-dessous.
Quel outil je dois utiliser, comment faire?


https://www.google.be/search?q=cyclorama photo&oe=utf-8&aq=t&rl…

!!a copier tel quel dans adresse!!

Si quelqu' un peu me donner la solution, je lui en serai reconnaissante Smile

Merci

Nath
Revenir en haut
Publicité






MessagePosté le: Lun 13 Mai 2013 - 22:58    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 143
Localisation: NIORT
Masculin

MessagePosté le: Mar 14 Mai 2013 - 07:38    Sujet du message: Message Déplacé Répondre en citant

Le message qui suit est une réponse automatique activée par un modérateur.
Les réponses automatiques permettent d'éviter aux modérateurs d'avoir à répéter de nombreuses fois la même chose, et donc de leur faire gagner beaucoup de temps.
Nous sommes néanmoins ouverts à toute suggestion et si vous avez une question ou une remarque, n'hésitez pas à contacter le modérateur en question par MP.


Message Déplacé

Bonjour,
Votre message a été déplacé dans cette section du forum, plus appropriée à son contenu.

Commentaire supplémentaire: /


— L'équipe de modération —



Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
LEMARIE
Modérateur

Hors ligne

Inscrit le: 11 Déc 2011
Messages: 808
Localisation: ST VIVIEN DE MEDOC
Masculin

MessagePosté le: Mar 14 Mai 2013 - 14:00    Sujet du message: question Répondre en citant

Bonjour

Il faut d'abord commencer per dessiner le profil de ton cyclorama en ligne 2 D

Transformer cette ligne 2 D en 3 D via le modeleur 3D

Puis toujours via le modeleur 3 D créer un volume de translation
Les membres suivants remercient LEMARIE pour ce message :
NATHALIE (14/05/13)
Revenir en haut
Visiter le site web du posteur
NATHALIE
Membre

Hors ligne

Inscrit le: 05 Mai 2013
Messages: 119
Localisation: attert
Féminin

MessagePosté le: Mar 14 Mai 2013 - 14:04    Sujet du message: question Répondre en citant

merci beaucoup, je vais essayer Smile
Revenir en haut
NATHALIE
Membre

Hors ligne

Inscrit le: 05 Mai 2013
Messages: 119
Localisation: attert
Féminin

MessagePosté le: Mar 14 Mai 2013 - 14:32    Sujet du message: question Répondre en citant

Bon,
voilà, je suis vraiment débutante et pense m'être lancée dans quelque chose de compliqué pour moi!
Je suis en train de me demander où je dois dessiner le profil de mon cyclo en 2d?
je vais en faire rire plus d'un! Embarassed
Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 143
Localisation: NIORT
Masculin

MessagePosté le: Mar 14 Mai 2013 - 14:56    Sujet du message: question Répondre en citant

Il n'y a aucune questions ridicule ou bête .. on est tous passé par des étapes compliqué ..

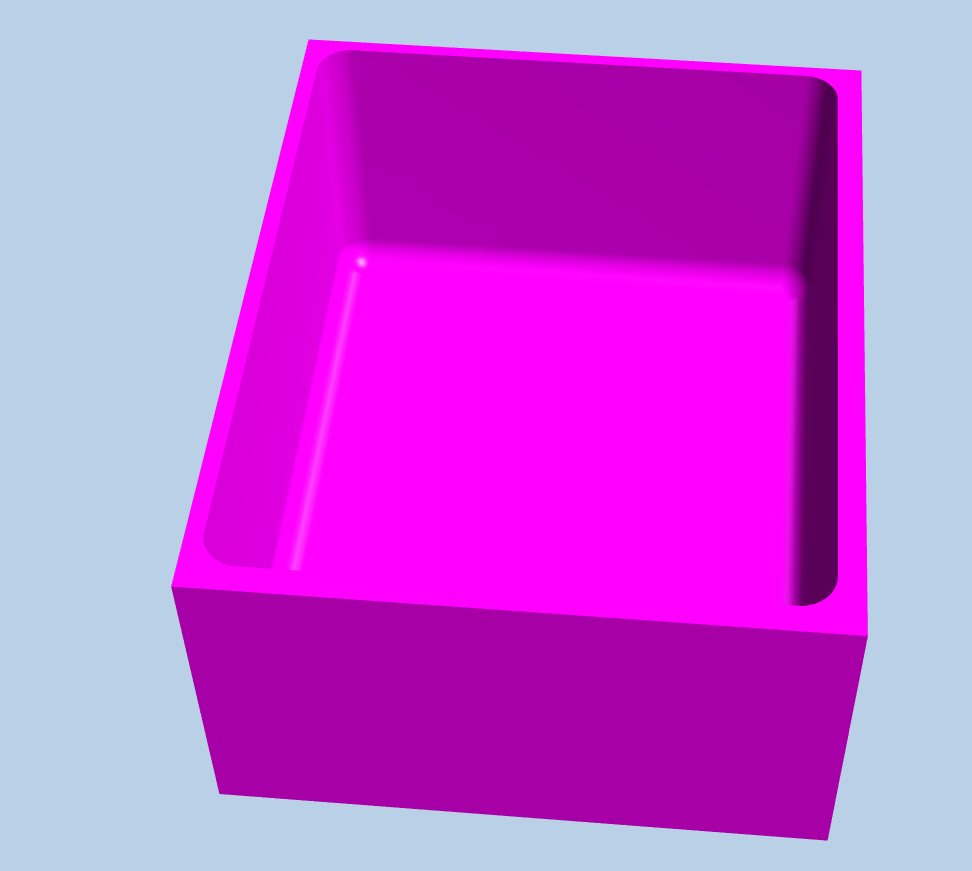

pour ton problème :

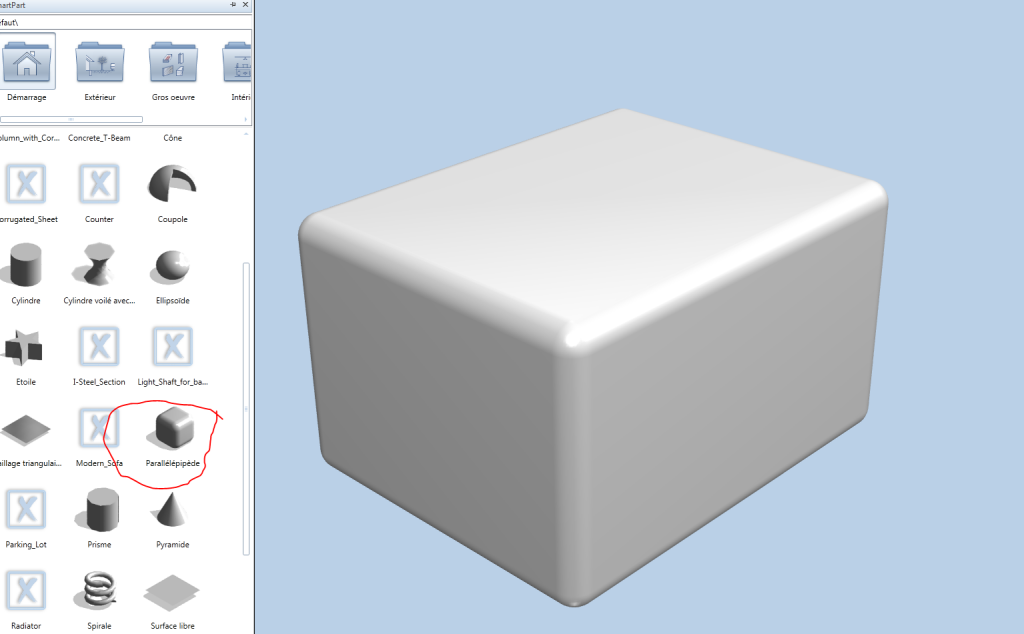

Tu va dans l'outil smartpart et tu choisi Parallélépipéde et tu donne la dimension intérieur de ta pièce a cette forme .

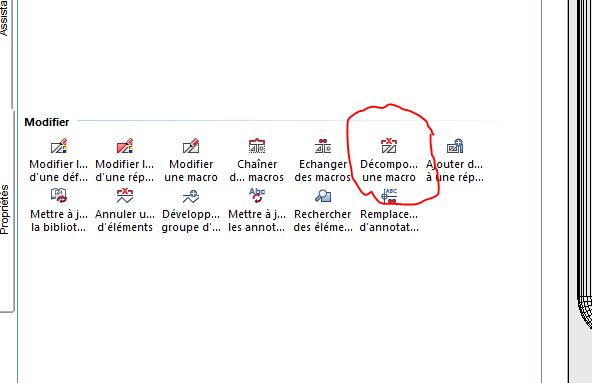

après tu va dans Macro et tu décompose le smartpart pour le convertir en "Volume 3D"


Apres dans avec le modeleur 3D tu réalise un autre palallépitruc .. autour

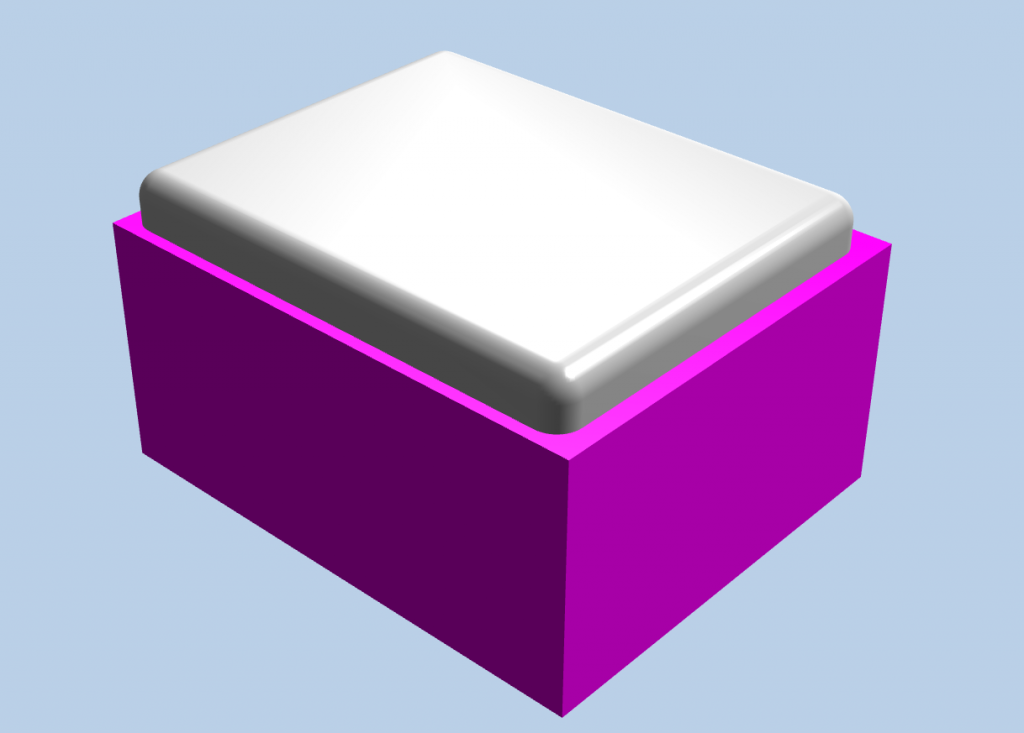

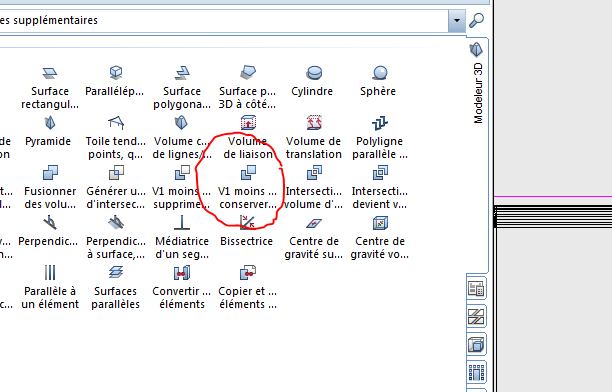

V1 - V2 conserve V1 .. (j'ai pas entourer le bon c'est l'autre a gauche qu'il faut prendre )
