Comment faire une toiture en cône type moulin?
Merci d'avance.


Dernière édition par blutblut le Lun 13 Mai 2013 - 20:54; édité 2 fois
Revenir en haut
Publicité






MessagePosté le: Mer 1 Mai 2013 - 18:46    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
gwada971
Membre

Hors ligne

Inscrit le: 03 Déc 2012
Messages: 882
Localisation: PARIS
Masculin

MessagePosté le: Mer 1 Mai 2013 - 19:18    Sujet du message: [RESOLU] - Toiture en cône (moulin) Répondre en citant

Salut,

As tu essayé de voir sur Allplan connect le Online séminaire Toiture.
Si tu n'as pas accès a Connect regarde sur viméo.com il y a plein de vidéo sur Allplan (tu trouveras en cherchant cette vidéo).

Je sais pas si je dis une bétisse ou pas car je ne l'es jamais utilisé mais perso, j'aurais utiliser dans la palette outils " Modules Architecture" l'icône "Volume 3D en plans de référence".
Cette technique permet de faire pratiquement toutes les formes complexes.
Revenir en haut
tom
Membre

Hors ligne

Inscrit le: 27 Sep 2012
Messages: 63
Localisation: alsace
Masculin

MessagePosté le: Mer 1 Mai 2013 - 20:00    Sujet du message: [RESOLU] - Toiture en cône (moulin) Répondre en citant

Salut,

tu peux créer ton plan de référence avec le modeleur 3d.
tu crées d'abord un cercle en 2d, puis tu le transformes en 3d avec l'outil "convertir des éléments" du modeleur 3d ( élément de dessin en 3d)
puis avec l'outil pyramide, tu crées ton cône en sélectionnant ton cercle puis en donnant la hauteur.
Puis transformer élément 3d en plan de référence....sur lequel tu pourras mettre une couverture, et des ouvertures,

en espérant que ça t'aide!

A plus
Les membres suivants remercient tom pour ce message :
LEMARIE (02/05/13), MMCSARL (22/05/13), sawouah (15/02/14)
Revenir en haut
ricil14
Membre

Hors ligne

Inscrit le: 09 Déc 2011
Messages: 933
Localisation: caen
Masculin

MessagePosté le: Jeu 2 Mai 2013 - 06:59    Sujet du message: [RESOLU] - Toiture en cône (moulin) Répondre en citant

Slt

-> dessine un cercle en 2D avec les dimensions souhaitées
-> Sélectionne l'outil plan de toiture, règle les hauteurs et la pente puis coche "Polygoniser l'élément entier" et augmente si besoin la segmentation
-> clique une fois sur le cercle, valide avec la touche entrée puis appuis sur Echap



-> à la question du logiciel :"A quelle rive appliquer l'inclinaison", sélectionne la totalité du cercle et le tour est joué



-> reste à appliquer une couverture de la même manière.



@+
Les membres suivants remercient ricil14 pour ce message :
LEMARIE (02/05/13), Lemmy (02/05/13), tom (02/05/13), Roland (02/05/13), sawouah (02/05/13), jeff (02/05/13)
Revenir en haut
ricil14
Membre

Hors ligne

Inscrit le: 09 Déc 2011
Messages: 933
Localisation: caen
Masculin

MessagePosté le: Sam 4 Mai 2013 - 11:55    Sujet du message: Le problème est-il résolu ? Répondre en citant

Le message qui suit est une réponse automatique activée par un modérateur.
Les réponses automatiques permettent d'éviter aux modérateurs d'avoir à répéter de nombreuses fois la même chose, et donc de leur faire gagner beaucoup de temps.
Nous sommes néanmoins ouverts à toute suggestion et si vous avez une question ou une remarque, n'hésitez pas à contacter le modérateur en question par MP.


Le problème est-il résolu ?

Bonjour,
Si vous estimez qu´une solution a bien été apportée à votre problème, merci de le signaler.
Si vous ne savez pas comment faire, veuillez lire le tutoriel qui se trouve ICI

Commentaire supplémentaire: .


— L'équipe de modération —
Revenir en haut
Edwind
Membre

Hors ligne

Inscrit le: 10 Déc 2011
Messages: 625
Localisation: Morbihan
Masculin

MessagePosté le: Ven 10 Mai 2013 - 19:48    Sujet du message: [RESOLU] - Toiture en cône (moulin) Répondre en citant

Salut,

Juste pour compléter se qu'a dit ricil 14, une petite vidéo qui explique tout ça




Cordialement A+

Stéphane.

Ma chaine Vimeo de tuto allplan https://vimeo.com/channels/tutoallplanzeforum
Les membres suivants remercient Edwind pour ce message :
MMCSARL (22/05/13)
Revenir en haut
Visiter le site web du posteur
gwada971
Membre

Hors ligne

Inscrit le: 03 Déc 2012
Messages: 882
Localisation: PARIS
Masculin

MessagePosté le: Ven 10 Mai 2013 - 21:28    Sujet du message: [RESOLU] - Toiture en cône (moulin) Répondre en citant

Jolie la vidéo beau travail rapide.
Revenir en haut
antoine984
Membre

Hors ligne

Inscrit le: 16 Nov 2012
Messages: 203
Localisation: saint brieuc
Masculin

MessagePosté le: Mar 13 Aoû 2013 - 07:01    Sujet du message: [RESOLU] - Toiture en cône (moulin) Répondre en citant

je detere un peu mais je viens de rencontrer ce type de toiture, et pour info il existe un smart cône dans allplan, ca pourra peut être servir à d'autre....

Céer-->modules supplémentaires--> smartparts--> cone smartparts
Revenir en haut
Jérémy
Modérateur

Hors ligne

Inscrit le: 23 Nov 2012
Messages: 1 400
Localisation: Pouzauges
Masculin

MessagePosté le: Sam 15 Fév 2014 - 09:49    Sujet du message: [RESOLU] - Toiture en cône (moulin) Répondre en citant

Juste une petite image pour le sujet.
Mise en application des conseils de ricil14 et edwind Okay

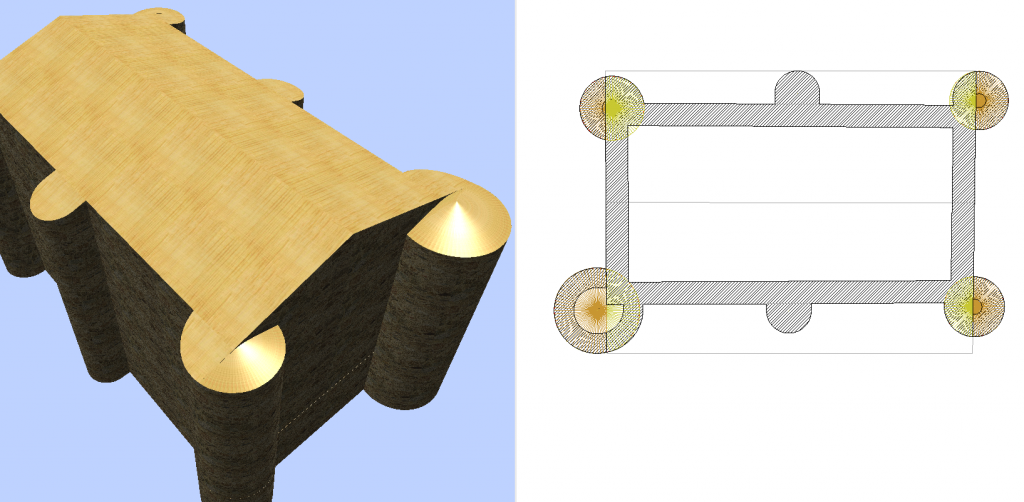

Chapelle avec 6 contreforts cylindrique dont les 4 extérieures ont des couvertures en tuiles canal gironnées.
