Y a t'il un matheux dans la salle ??
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Allplan Forum Index du Forum -> ALLPLAN -> ARCHITECTURE
Sujet précédent :: Sujet suivant
Auteur Message
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 146
Localisation: NIORT
Masculin

MessagePosté le: Mar 26 Mar 2013 - 21:05    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

Voila pour un projet smartpart de poutre j'ai besoin d'avoir les côtes représenté a1 - a2 - a3

les seuls cotes connu sont : la flèche du cintre, la corde de l'arc , et les répartitions a1 / a2 / a3... sont à équidistance ...

qui à une formule mathématique ou un lieu ou je pourrais posé cette question

merci a tous Embarassed




Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h

Dernière édition par olivier1 le Lun 1 Avr 2013 - 11:05; édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Mar 26 Mar 2013 - 21:05    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Lemmy
Administrateur

Hors ligne

Inscrit le: 09 Déc 2011
Messages: 2 431
Localisation: Bordeaux
Masculin

MessagePosté le: Mar 26 Mar 2013 - 22:10    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

j'ai piscine Mr. Green


<center>

Everything Louder than Everyone Else
</center>
Revenir en haut
HB
Membre

Hors ligne

Inscrit le: 12 Déc 2011
Messages: 962
Localisation: bretonnie
Masculin

MessagePosté le: Mer 27 Mar 2013 - 07:35    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

j'me lance et comme je suis un gros fainéant, je ne suis pas parti rechercher mes cours de math au fond d'un carton dans le fond du grenier.

par représentation graphique et grâce à notre bon vieux logiciel, ne peut on pas , lorsque tu matérialise la corde par un trait et la flèche par un trait faire passer un cercle (fonction cercle par trois points) et ensuite tu trace tes traits (a1,a2,...) à distances égales que tu mesures.
pas de formule de math, juste de la lecture.

j'ai bon ?

je ne pense pas qu'il y ait de formule particulière pour ce cas très précis. peut être qu'en appliquant un coefficient de proportionnalité en fonction de la taille de la poutre ?


Toute chose a une fin, sauf le saucisson qui en a deux

Dernière édition par HB le Mer 27 Mar 2013 - 07:49; édité 1 fois
Revenir en haut
Trisic_Kristof
Membre

Hors ligne

Inscrit le: 29 Mar 2012
Messages: 150
Localisation: Veneux-Les-Sablons
Masculin

MessagePosté le: Mer 27 Mar 2013 - 07:39    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

Salut,
Pour un début du réponse on pourrait assimiler cela à un poutre ou une dalle donc les formules de la RdM
nous donne deux formules (Attention cas de charge différents) :
   y = -((F×L^3)/(48×E×I))  (1)


   y = -((5×p×L^4)/(384×E×I))  (2)

 où (1) F = Charge ponctuelle en daN.
          L = Portée de la poutre en cm.
          E = Module young dépend du matériau bois, B.A. et métal en bars.
          I = inertie de ta section en cm4.

     (2) p = Charge répartie uniformément en daN/cm.
          L = Portée de la poutre en cm.
          E = Module young dépend du matériau bois, B.A. et métal en bars.
          I = inertie de ta section en cm4.


Mais en cherchant sur internet,

Section de cercle
Citation:





r = Rayon
D = Diamètre
l = Longueur de la corde
lb = Longueur de l'arc
alpha = Angle au centre
b = Largeur
A = Surface
U = Périmètre

Longueur de la corde :
l = 2*r*SIN(alpha/2)
l = 2*SQR(b*(2*r-b))

Longeur de l'arc : lb = PI*r*alpha/180

Largeur :
b = l/2*TAN(alpha/4)
b = r-SQR(r^2-l^2/4)

Rayon : r = b/2+l^2/(8*b)






“Grand est celui qui n'a pas perdu son coeur d'enfant.” [Meng-Tsen]
Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 146
Localisation: NIORT
Masculin

MessagePosté le: Lun 1 Avr 2013 - 11:04    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

bon finalement je n'est pas fait de formule de math ; mais une simple formule de proportion selon la distance . en gros la solution de HB

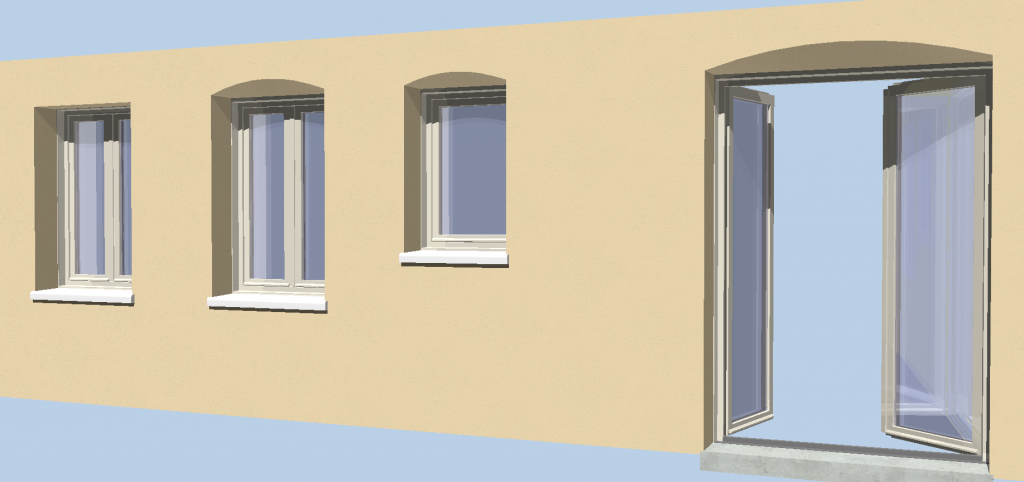

voila ce que ça donne concrètement :



Embarassed


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
ricil14
Membre

Hors ligne

Inscrit le: 09 Déc 2011
Messages: 933
Localisation: caen
Masculin

MessagePosté le: Lun 1 Avr 2013 - 11:11    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

Pas mal du tout! Okay
C'est quoi un smart linteau que tu as fait??
Ca oblige à faire l'ouverture plus haute au départ??


Dernière édition par ricil14 le Lun 1 Avr 2013 - 11:42; édité 1 fois
Revenir en haut
Jérémy
Modérateur

Hors ligne

Inscrit le: 23 Nov 2012
Messages: 1 400
Localisation: Pouzauges
Masculin

MessagePosté le: Lun 1 Avr 2013 - 11:25    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

Okay
Vouté sur l'ext et droit vers l'int?
Pourrait peut-être servir sur des ouvertures, mais du côté int de la maison.


Y'a rien qui va trop mal !
Revenir en haut
Visiter le site web du posteur
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 146
Localisation: NIORT
Masculin

MessagePosté le: Lun 1 Avr 2013 - 12:03    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

ricil14 a écrit:
Pas mal du tout! Okay
C'est quoi un smart linteau que tu as fait??
Ca oblige à faire l'ouverture plus haute au départ??


a peu prés ça, sauf qu'il est inclue dans un smartpart menuiserie qui comprendra tout .

rale le bol d'avoir a placer un appuis de fenêtre , une macro de vr , une macro de fenêtre , les petits bois qui vont jamais !

du coup j'inclus tout dans un smartpart : fenêtres, porte fenêtre , 1/2/3/4 vtx, pvc et alu , appuis de fenêtre, seuil , linteau faux cintre, le smart volet roulant , les bandeaux extérieur , les volets battant , les châssis coulissant , et galandage . et tout ça coder pour être associer en automatique au chiffrage avec bcm . je perd trop de temps avec leurs systems prévu, je suis 12h / J sur ce projet pour le sortir le plus rapidement possible mon boss attend ^^

Jérémy , oui c'est ça vouté ext et droit int .



sur mon blog j'ai mis d'autre photos :
http://allplan-smartparts.overblog.com/


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
Jérémy
Modérateur

Hors ligne

Inscrit le: 23 Nov 2012
Messages: 1 400
Localisation: Pouzauges
Masculin

MessagePosté le: Lun 1 Avr 2013 - 12:51    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

Je pense que ça ne marchera pas en intérieur...
Penses tu que l'on pourra trouver une solution pour gérer les feuillures dans un mur multicouche sur une ouverture cintrée?

Pour en revenir à la questions de Ricil, si tu veux une ouverture de 2150 de clair en hauteur, tu fais une baie de 2250 de haut (par exemple si ton cintre à une flèche de 10cm) et tu places ta macro dedans?
Et dans ce cas là, tu n'affiches plus des côtes d'ouverture dans la fonction cotation des murs et tu mets une annotations spécifique dans ton smart avec les côtes de clair de la menuiserie finale?

Je n'avais jamais pris le temps d'aller sur ton blog.... Okay (y'a du taf...)


Y'a rien qui va trop mal !
Revenir en haut
Visiter le site web du posteur
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 146
Localisation: NIORT
Masculin

MessagePosté le: Lun 1 Avr 2013 - 18:11    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

voici une video qui montre comment ça marche

http://youtu.be/OJn0VeZ925Y

la couche du doublage est rajouter directement dans le smart avec le m^me style de surface donc je n'est pas de trou à l’intérieur

la feuillure sur le linteau ext va etre rajouté quand je coderais les volets battant

pour une feuillure intérieur c'est le même principe rien de sorcier .


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Les membres suivants remercient olivier1 pour ce message :
Guihot (06/06/13)
Revenir en haut
ricil14
Membre

Hors ligne

Inscrit le: 09 Déc 2011
Messages: 933
Localisation: caen
Masculin

MessagePosté le: Lun 1 Avr 2013 - 20:06    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

Revenir en haut
gwada971
Membre

Hors ligne

Inscrit le: 03 Déc 2012
Messages: 882
Localisation: PARIS
Masculin

MessagePosté le: Lun 1 Avr 2013 - 21:17    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

Très prometteur
Revenir en haut
Jérémy
Modérateur

Hors ligne

Inscrit le: 23 Nov 2012
Messages: 1 400
Localisation: Pouzauges
Masculin

MessagePosté le: Lun 1 Avr 2013 - 21:41    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant



Bon j'attends quand même de voir à l'essai.... (histoire de faire le chieur Mr. Green )

Chapeau l'artiste Okay .


Y'a rien qui va trop mal !
Revenir en haut
Visiter le site web du posteur
ricil14
Membre

Hors ligne

Inscrit le: 09 Déc 2011
Messages: 933
Localisation: caen
Masculin

MessagePosté le: Lun 1 Avr 2013 - 22:00    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

J'ai fait un linteau facilement avec ELLIPS mais le problème c'est pour récupérer l'arrondi et l'appliquer aux volets battants... Sad
Revenir en haut
olivier1
Administrateur

Hors ligne

Inscrit le: 17 Mar 2012
Messages: 4 146
Localisation: NIORT
Masculin

MessagePosté le: Lun 1 Avr 2013 - 23:25    Sujet du message: Y a t'il un matheux dans la salle ?? Répondre en citant

applique un CUTPOLYA pour les volets ..

à la fin de la vidéo on aperçois des ombres au dessus des linteau .. Sad désolé c'est que j'ai oublié l'épaisseur de l'enduit .. c'est grave moche !


Les tâches urgentes: [Done]
Les tâches impossibles: [On Time]
Les miracles: [Delayed] - Merci d'attendre 24h
Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 11:33    Sujet du message: Y a t'il un matheux dans la salle ??

Revenir en haut
